Назначение

Основное применение: устанавливается на ответвлениях сливных линий гидравлических крепей для предотвращения обратного потока жидкости из магистральной сливной линии в ответвительную сливную линию, что может повлиять на нормальную работу и безопасность крепи.

Принцип работы

При работе с крепью обратный клапан на сливной линии открывается под действием небольшого давления в сливной линии, и жидкость из ответвительной сливной линии через клапан поступает в магистральную сливную линию. После завершения операции со крепью слив жидкости по ответвительной линии прекращается, обратный клапан закрывается, предотвращая попадание жидкости из магистральной сливной линии в ответвительную сливную линию.

Стандарт исполнения

GB 25974.3-2010 «Гидравлические крепи для угольных шахт. Часть 3: Гидравлическая система управления и клапаны»

Рабочая среда

Высоководная гидравлическая жидкость, приготовленная смешиванием концентрата с нейтральной мягкой водой в массовом соотношении 5:95.

Распространенные модели и параметры

Материалы и характеристики

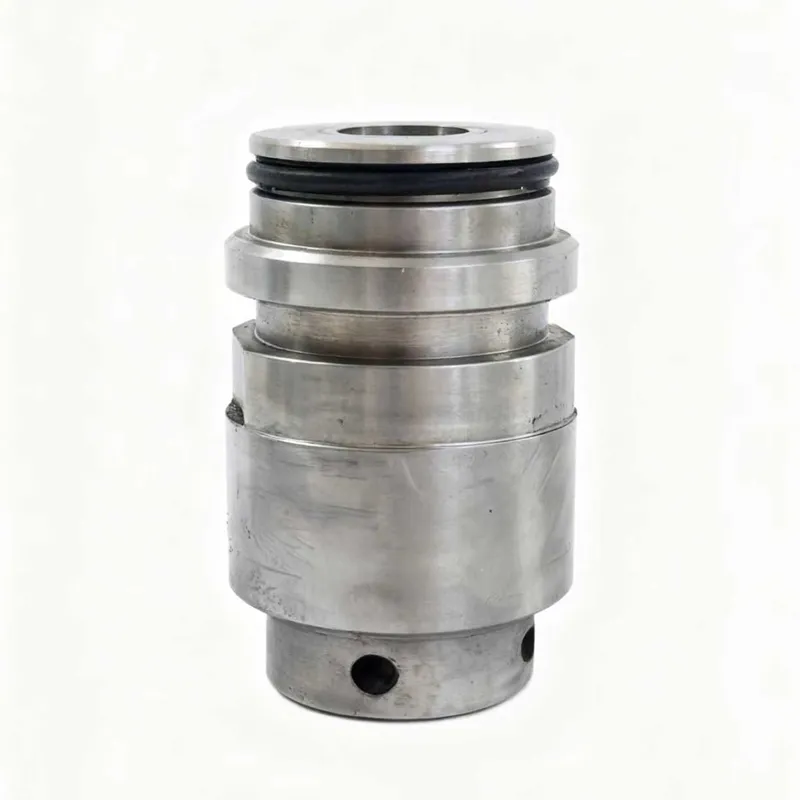

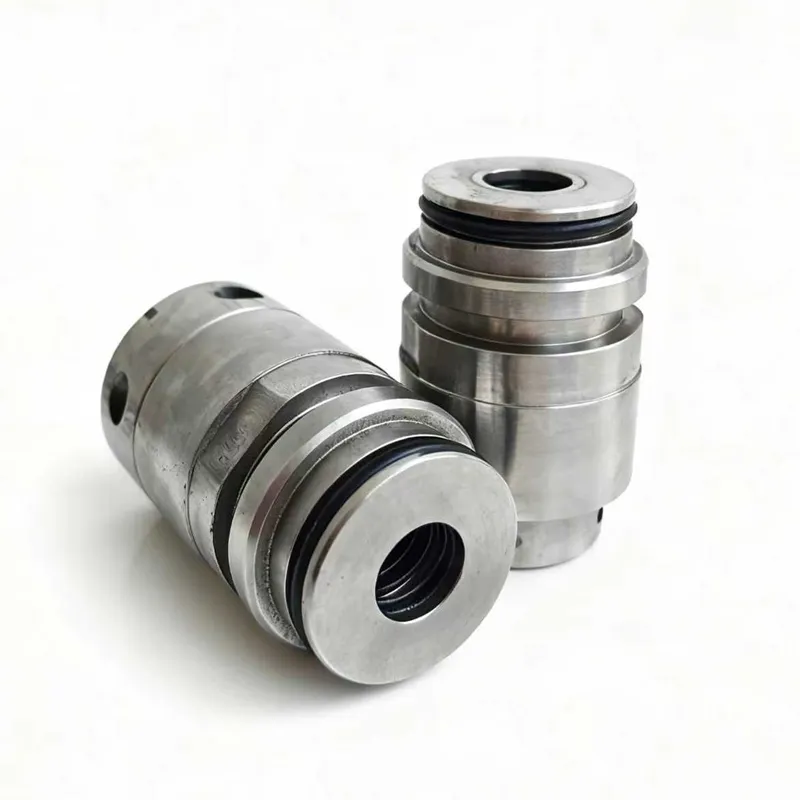

Корпус и золотник данного обратного клапана на сливной линии изготавливаются из углеродистой стали среднего содержания углерода (с цинковым покрытием поверхности) или из нержавеющей стали, обладают высокой прочностью и коррозионной стойкостью; уплотнение O-образным кольцом выполняется из нитрильного каучука или полиуретана, обладает относительно высокой термостойкостью и химической стойкостью; пружина изготавливается из проволоки из легированной пружинной стали, обладает высокой усталостной прочностью и стабильной упругостью; седло клапана изготавливается из материала POM.
