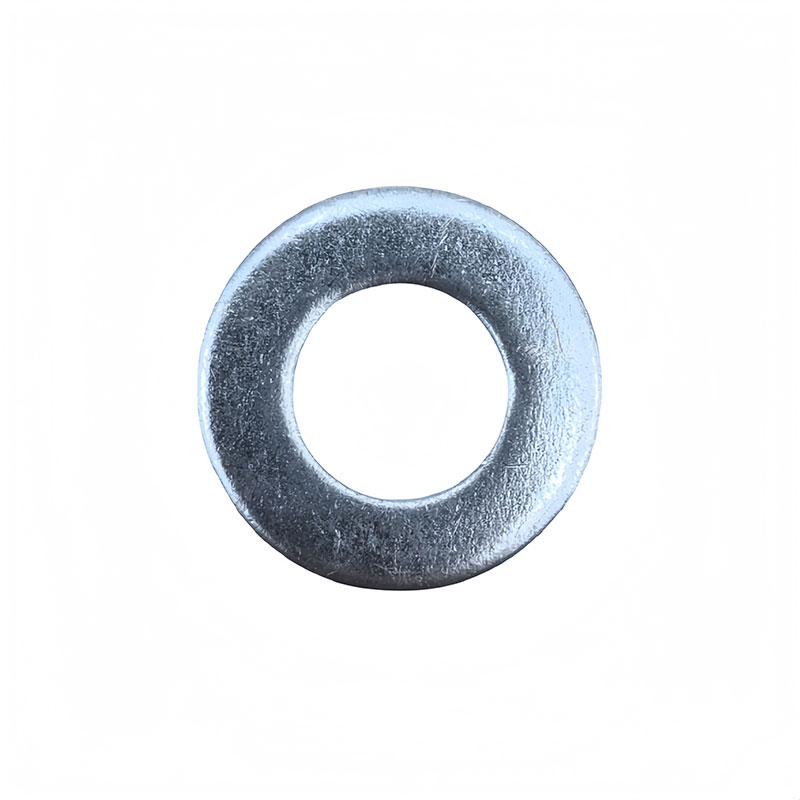

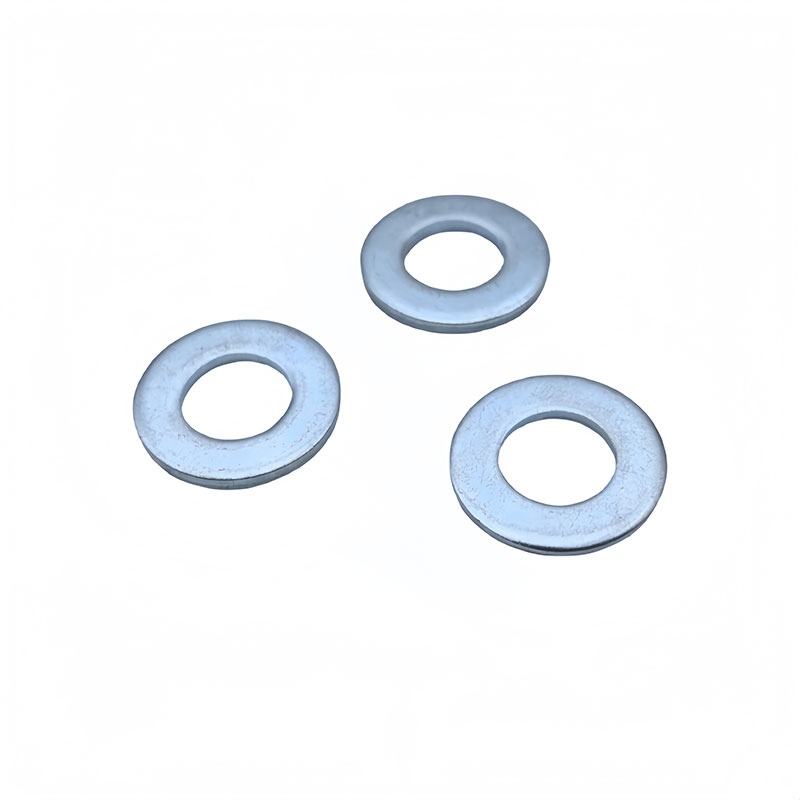

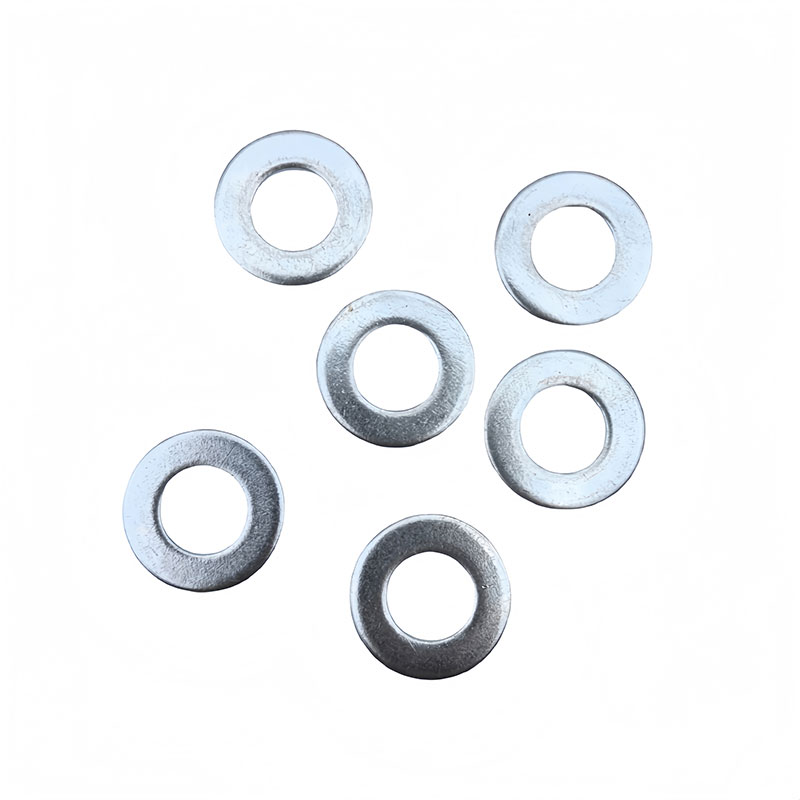

Гальванизированные стальные плоские шайбы (предотвращающие расслоение и износ) – серия PW [синий знак] – подходящие для болтов/гайок – для машинностроения, строительства, электропромышленности и автомобильной промышленности

Подробности о продукте

Характеристики продукта

Параметры | Характеристики

Материал | Высококачественная углеродистая сталь (Q235/08F), твердость HV 120-200

Обработка поверхности | Экологически чистая гальванизация (сине-белый цинк/цветной цинк), слой цинка 8-15 мкм

Испытание в соляном тумане | ≥120 часов (нейтральное испытание в соляном тумане без красной ржавчины)

Диапазон спецификаций | Внутренний диаметр: M3-M24 (допуск ±0,1 мм)

Наружный диаметр: 6-50 мм (допуск ±0,2 мм)

Толщина: 0,5–5 мм (допуск ±0,05 мм)

Стандарты | GB/T 97.1 / DIN 125 / ISO 7089

Специальное применение

Распределение давления:

Увеличьте площадь контакта более чем на 30%, чтобы предотвратить раздавливание болтом мягких материалов (таких как дерево, пластик)

Противооткручивание и антивибрация:

Снизьте риск отсоединения гайки и используйте пружинные шайбы, чтобы улучшить эффект противооткручивания на 200%

Антикоррозийность и износостойкость:

Двойная защита оцинкованного слоя + пассивирующая пленка для защиты от кислотной и щелочной коррозии и механического износа

Сценарии использования

Область | Типичные применения

Строительное проектирование | Соединение балок и колонн стальных конструкций, крепление мостов, сборка лесов

Автомобилестроение | Кронштейн двигателя, болты шасси, крепление ступицы колеса

Силовое оборудование | Установка трансформатора, кабельный лоток, болты заземления распределительного шкафа

Домашняя сборка | Сращивание мебели из массива дерева, усиление тяжелых полок, установка фитнес-оборудования

Материал и стиль

Базовая модель:

Стандартная плоская шайба (углеродистая сталь Q235 + оцинкованная, лучший выбор по соотношению цена-качество)

Усовершенствованная модель:

Утолщенная плоская шайба (толщина 3-5 мм, для тяжелой техники)

Плоская шайба большого наружного диаметра (распределительная, для мягких оснований)

Специальная обработка:

Покрытие Dacromet (стойкость к соляному туману ≥ 500 часов, подходит для прибрежной инженерии)

Производственный процесс

1.Штамповка:

Высокоскоростной штамповочный станок, непрерывная тонкая штамповка, заусенцы ≤ 0,05 мм

2.Обработка для снятия напряжений:

Закалка при 400℃ для устранения внутреннего напряжения и предотвращения деформации

3.Процесс цинкования:

Бесцианидное щелочное цинкование → промывка водой → пассивация герметизации → сушка

4.Обработка поверхности:

Оптическая сортировочная машина для удаления дефектных изделий

Контроль качества

Полномасштабное тестирование:

Точность размеров:

Координатно-измерительная машина для проверки допуска внутреннего/внешнего диаметра (±0,1 мм)

Полная проверка микрометром толщины (±0,05 мм)

Испытание производительности:

Испытание в соляном тумане ≥120 часов (согласно стандарту GB/T 10125)

Испытание на твердость (диапазон HV 120-200)

Система сертификации:

ISO 9001 / IATF 16949 (сертификация автомобильного класса)

Руководство по установке

Правильная комбинация:

Болт→Плоская шайба→Заготовка→Плоская шайба→Гайка (двойная шайба, препятствующая ослаблению конструкции)

Соответствие крутящего момента:

Рекомендуемый крутящий момент для болта M10 + плоская шайба: 22 Н·м (класс 8,8)

Точки защиты от ржавчины:

Для прибрежных сред используйте плоские шайбы из нержавеющей стали или модели с покрытием Dacromet

Запрещенные сценарии:

Избегайте использования в условиях высоких температур > 250 ℃ (цинковый слой может разрушиться)

Основной рекламный слоган

Невидимый щит, надежная защита! [Синяя этикетка] оцинкованная плоская шайба — сделает каждый болт таким же прочным, как гора Тай!

[Название бренда] Оцинкованные плоские шайбы из углеродистой стали изготовлены из высококачественной углеродистой стали Q235, обработаны высокоскоростной штамповкой и экологически чистым процессом цинкования, и обладают как высокой устойчивостью к давлению, так и длительной антикоррозионной защитой. Изделие строго соответствует международному стандарту GB/T 97.1, с внутренним диаметром, охватывающим все спецификации M3-M24, и толщиной 0,5-5 мм для гибкого выбора, идеально подходящего для различных типов болтов и гаек. Толщина цинкового слоя достигает 8-15 мкм и проходит 120-часовое испытание в солевом тумане, эффективно противостоя коррозии во влажной, кислотной и щелочной среде и значительно продлевая срок службы соединителя.

В строительных проектах плоские шайбы рассеивают давление точек соединения стальной конструкции, чтобы предотвратить деформацию пластины; при использовании для фиксации ступицы колеса в автомобильной отрасли они могут выдерживать вибрационные удары до 100 000 раз без ослабления; их можно использовать с заземляющими болтами во время установки силового оборудования для обеспечения токопроводящей стабильности. Оригинальная конструкция с двухсторонней фаской обеспечивает быструю установку выравнивания и сокращает время сборки на 60%.

Мы контролируем производство с помощью системы управления качеством автомобильного уровня IATF 16949 и используем оптическую сортировку + трехкоординатный контроль на протяжении всего процесса, чтобы гарантировать, что точность размера каждой прокладки составляет ≤0,1 мм. Будь то домашняя сборка своими руками или сборка тяжелой техники, плоские шайбы [бренд] всегда являются вашим надежным защитником давления!
