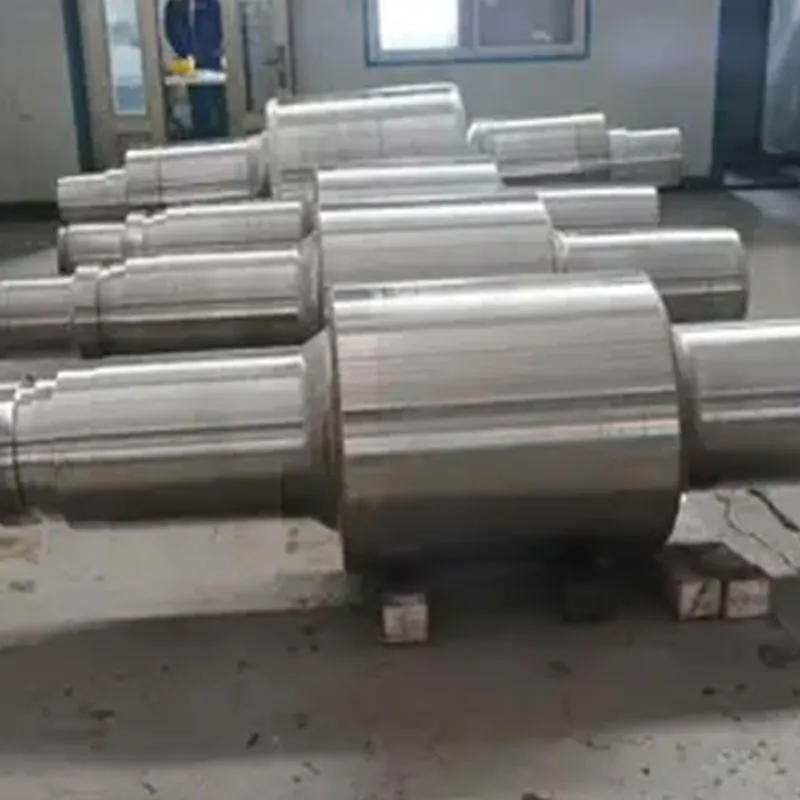

Опорный валок — это валок большого диаметра в прокатном стане, который не соприкасается непосредственно с заготовкой. Вместо этого он служит опорой для рабочего валка, обеспечивая жесткую «основу». Расположенный напротив рабочего валка (в четырехвалковых и более крупных станах), его основная роль заключается в том, чтобы выдерживать и передавать огромные прокатные силы, передаваемые от рабочего валка.

●Его основную функцию можно обобщить как «три основных опоры»:

Опорная жесткость, сопротивление изгибу: это его основная функция. Под действием сил прокатки тонкий рабочий валок очень подвержен упругому изгибу, что приводит к утолщению в центре и утончению по краям заготовки (дефект «бочкообразной формы»). Опорные валки, имеющие значительно больший диаметр и момент инерции сечения, существенно повышают общую жесткость валковой системы. Это сводит к минимуму изгибную деформацию рабочих валков, обеспечивая тем самым равномерную поперечную толщину проката.

Точность опоры, стабилизация зазора между валками: Опорный валок обеспечивает стабильную и точную опору для вращения и положения рабочего валка, обеспечивая постоянную геометрию критической зоны формования, известной как «зазор между валками». Это является основой для производства высокоточных изделий.

Поддержка нагрузки и передача силы прокатки: он передает всю силу прокатки, происходящую из зоны деформации заготовки, через корпус подшипника на раму прокатного стана, действуя как критическая несущая балка в пути передачи силы станка.

● Требования к материалам:

Основные требования: исключительно высокая прочность, превосходная вязкость (для предотвращения хрупкого разрушения) и отличная усталостная прочность (для противостояния отколу, вызванному контактной усталостью).

Обычно используемые материалы:

Высокопрочная легированная кованая сталь: наиболее распространенный выбор, например 70Cr3Mo, 75CrMo и т. д. Благодаря сквозной закалке или глубокой закалке поверхность валка достигает достаточной твердости (обычно HS 60-75) при сохранении прочной сердцевины.

Композитные литые валки: изготавливаются методом центробежного литья, имеют внешний слой из высокопрочного сплава и сердцевину из высокопрочного чугуна или низколегированной стали, что обеспечивает баланс между износостойкостью и прочностью.

● Производство и обработка:

Процессы ковки/литья требуют исключительной точности для обеспечения внутренней целостности без дефектов.

Для достижения оптимального градиента твердости и микроструктурного распределения от поверхности до сердцевины используются сложные протоколы термообработки.

Точная обработка (шлифование) гарантирует точное соблюдение спецификаций цилиндричности, выпуклости и чистоты поверхности.

Синергия с рабочими валками и технологические достижения

Современные технологии контроля формы листа (такие как технология гибочных валков) используют тесную взаимосвязь между опорными валками и рабочими валками: силы изгиба непосредственно воздействуют на корпус подшипника опорного валка, передаются через опорный валок для активной регулировки кривизны рабочего валка, тем самым быстро изменяя форму зазора в режиме онлайн.

● Технические достижения сосредоточены на следующих областях:

Улучшение материалов: разработка более чистых, прочных и износостойких марок стали для увеличения срока службы.

Интеллектуальное техническое обслуживание: использование таких технологий, как ультразвуковой контроль дефектов для онлайн- или офлайн-проверки и профилактического технического обслуживания.

Оптимизация конструкции: уточнение кривых профиля валков с помощью анализа методом конечных элементов для улучшения распределения напряжений.

Резюме

Если рабочий валок является «отделочным инструментом» прокатного стана, то опорный валок — это его «шпиндель для тяжелых работ». Хотя они не участвуют непосредственно в формовке, они в основном гарантируют точность, стабильность и производительность всей прокатной системы. С высокими инвестиционными затратами, длительным сроком службы и значительным влиянием на отказ, они являются ключевыми компонентами в управлении прокатным оборудованием и техническом надзоре — не менее важными, если не более важными, чем рабочие валки. Понимание опорных валков имеет основополагающее значение для освоения современных высокоточных технологий прокатки.
