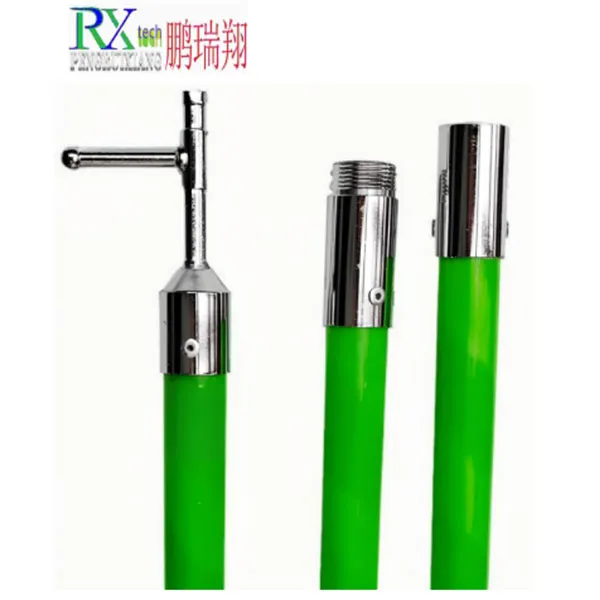

Изолирующая штанга (также известная как штанга для оперативных переключений, изолирующая оперативная штанга) — это изолирующий инструмент, используемый в электроэнергетических системах для кратковременных операций с высоковольтным оборудованием. Состоит из трёх основных частей: рабочей головки (насадки), изолирующей секции и рукоятки.

Классификация и материалы

По типу соединения секций

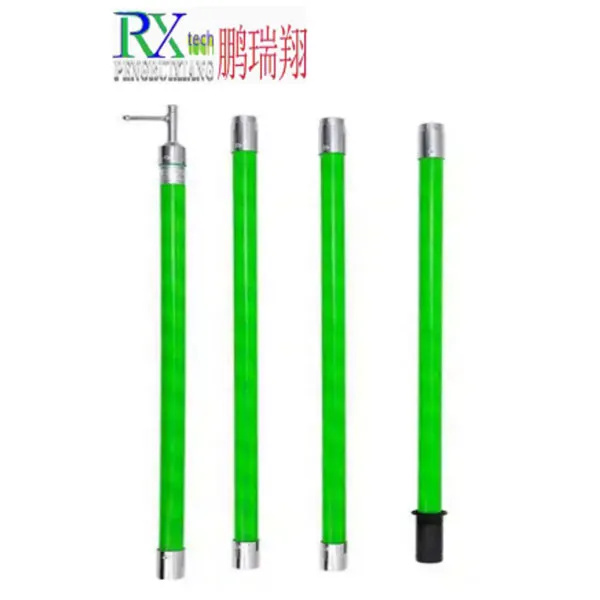

Составная (интерфейсная)

Секции соединяются резьбой. Отличается высокой прочностью, общая длина может достигать 10 метров, возможна разборка для транспортировки.

Телескопическая

Регулируемая длина (обычно до 6 метров). Удобна в работе, подходит для стеснённых условий.

Погодозащищённая

Комплектуется защитным чехлом (насадкой) для снижения риска проводимости в дождливую погоду.

По материалу

Стеклопластик

Лёгкий, с высокими изоляционными свойствами.

Эпоксидная смола

Устойчива к старению и воздействию агрессивных сред.

Класс напряжения и спецификации

Распространённые классы напряжения

10 кВ, 35 кВ, 110 кВ, 220 кВ и другие. Длина изолирующей части увеличивается с ростом напряжения.

Типичные спецификации

10 кВ

3 секции, общая длина 3 м, эффективная (рабочая) длина изоляции 2.1 м.

35 кВ

3 секции, общая длина 4 м, эффективная длина изоляции 2.99 м.

Высокие напряжения (напр., 220 кВ)

Требуются штанги большей длины (общая длина около 5.98 м), часто изготавливаются на заказ.

Критерии выбора

Длина штанги

Определяется высотой расположения коммутационного аппарата и необходимым классом напряжения. Следует избегать чрезмерно длинных штанг, затрудняющих операции.

Надёжность производителя

Предпочтение следует отдавать продукции проверенных брендов, обеспечивающей наличие протоколов испытаний и сертификатов соответствия.

Правила безопасности

Регулярные испытания

Требуется ежегодное проведение испытаний повышенным напряжением промышленной частоты (например, штанга на 35 кВ должна выдерживать 150 кВ в течение 1 минуты).

Проверка перед использованием

Перед каждым применением необходимо:

Проверить целостность штанги.

Убедиться в отсутствии повреждений изоляции.

Защищать от влаги и загрязнений.

Убедиться в актуальности сроков проведения предыдущих испытаний.
