Отвод 45° футерованный фторопластом-4

Параметры продукта

Индивидуализация:

Доступный
Сертификация:

ASTM, CE, ISO
Происхождение:

Китай

Подробнее Связаться с магазином

ООО Наньтун Тэнай Жидкостное Оборудование

№ 1, улица Ляньдянь,посёлок Цзюхуа, городской уезд Жугао, город Наньтун, провинция Цзянсу

Описание продукта

Информация о компании

Основная информация

Диапазон размеров

1/2" ~ 18"

Удельный вес PTFE

2.14 – 2.19

Номинальная рабочая температура

-30℃ ~ 200℃

Упаковка и доставка

Транспортная Упаковка

Стандартная транспортная упаковка

Происхождение

Китай

Описание продукта

Введение в продукт

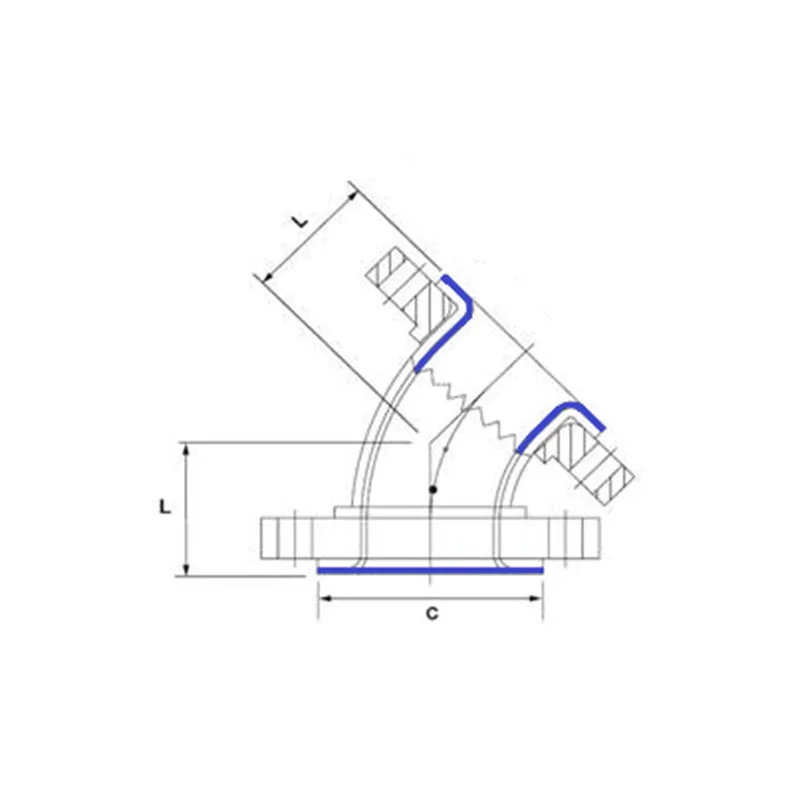

DN		Поверхности — центр (L)		Диаметр уплотнения	Толщина стенки стального корпуса	Толщина футеровки
DN		CL150	CL300	Диаметр уплотнения	Толщина стенки стального корпуса	Толщина футеровки
Дюйм (inch)	DN	мм	мм	мм	sch	мм
1/2”	15	44	57	35	40	3.0
3/4”	20	44	57	43	40	3.3
1”	25	44	57	51	40	3.3
1.1/2”	40	57	70	73	40	3.5
2”	50	63	76	92	40	4.0
2.1/2	65	76	89	105	40	4.5
3”	80	76	89	127	40	4.5
4”	100	102	114	157	40	5.0
5”	125	114	127	186	40	5.0
6”	150	127	140	216	40	7.5
8”	200	140	152	270	40	9.0
10”	250	165	178	324	30	9.0
12”	300	190	203	381	30	10.0
14”	350	190	216	413	30	10.0

Компания Тэнай производит и поставляет PTFE-футерованные трубопроводы и фитинги для применения в химической, фармацевтической, нефтехимической, электронной, целлюлозно-бумажной и других смежных отраслях промышленности. Фторопластовые материалы, такие как PTFE и PFA, обладают превосходной химической стойкостью и широко используются в химических и фармацевтических установках, особенно в процессах с агрессивными и высокотоксичными средами. Во многих случаях они могут заменять сплавы, демонстрируя лучшие результаты при более низких эксплуатационных затратах. Материалы PTFE и PFA также широко применяются в сверхчистых процессах в электронике, фармацевтике и пищевой промышленности.

Компания Тэнай разработала запатентованную технологию подготовки к изостатическому формованию футеровки для трубопроводов и фитингов из PTFE. Производимая продукция — PTFE-футерованные системы трубопроводов и фитингов для термостойких и полностью вакуумных применений — достигает мирового лидирующего технического уровня. Она успешно заменяет импортные высокопроизводительные изделия из Европы и Америки для длительного использования в сложных рабочих условиях, что принесло значительное удовлетворение клиентам. Компания предоставляет отечественным и международным заказчикам более оперативную и своевременную поставку продукции и услуг.

Документация и сертификаты компании Тэнай

-- Соответствие стандарту: ASTM F1545

-- Сертификат качества: ISO 9001:2015

-- Лицензия на изготовление: Лицензия на изготовление компонентов трубопроводов под давлением КНР (TSG)

-- Сертификат типовых испытаний: Сертификат типовых испытаний антикоррозионных компонентов трубопроводов КНР (TSG)

Основа проектирования продукции

-- ASTM F1545

-- ASME B31.3

-- ASME B16.5 Class 150/Class 300 NPS 1/2" – 24"

-- Соответствующие стандарты и правила TSG для трубопроводов под давлением КНР

Основные технические параметры PTFE-футерованных трубопроводов и фитингов

-- Диапазон размеров:1/2" ~ 18"

-- Материал футеровки: Толстостенная чистая первичная PTFE/PFA или электропроводящая PTFE/PFA

Технические характеристики соответствуют стандарту ASTM F1545:

Минимальная прочность на разрыв PTFE: 21 МПа

Минимальное относительное удлинение при разрыве PTFE: 250%

Удельный вес PTFE: 2.14 – 2.19

-- Стальные трубы: Бесшовные трубы из углеродистой стали ASTM A106B или нержавеющей стали ASTM A312

1/2" – 8": ASME B36.10 sch40

10" – 12": ASME B36.10 sch30

14" – 18": ASME B36.10 sch STD

-- Фитинги: Углеродистая сталь ASTM A234 WPB / A216 WCB или нержавеющая сталь ASTM A403

-- Фланцы: Углеродистая сталь ASTM A105 или нержавеющая сталь ASTM A182
ASME B16.5 150#/300#, DIN PN10/16/20/25

-- Номинальная рабочая температура: -30℃ ~ 200℃

-- Номинальное рабочее давление: Соответствует ASME B16.5 Class 150:

38℃ 19.6 бар

50℃ 19.2 бар

100℃ 17.7 бар

150℃ 15.8 бар

200℃ 13.8 бар

-- Номинальная стойкость к вакууму: Номинальная стойкость к полному вакууму

1/2" ~ 8": -30℃ ~ 200℃ стойкость к полному вакууму

10" ~ 12": -30℃ ~ 150℃ стойкость к полному вакууму

14" ~ 16": -30℃ ~ 100℃ стойкость к полному вакууму

>16": Консультация с заводом

-- Прямые трубы: Максимальная длина единичной трубы: 6 метров

Фитинги: Стандартные длины соответствуют ASME B16.5 150#/300#

-- Другие доступные специальные конфигурации:

Монтажная длина фитингов, соответствующая стандарту DIN 2848

Санитарные PTFE-/PFA-футерованные трубопроводы и фитинги с соединением Tri-Clamp

Чёрные электропроводящие PTFE-/PFA-футерованные трубопроводы и фитинги

PTFE и PFA-футерованные термостойкие вакуумные трубопроводы и фитинги (11)

PTFE и PFA-футерованные термостойкие вакуумные трубопроводы и фитинги 88(1)

Удлинительная труба для вентиляционного отверстия из PTFE или нержавеющей стали

Патентованная противоконденсационная вентиляционная пробка

Различные конструкции металлических электропроводящих клемм и перемычек

▶Краска по указанию заказчика

▶Фитинги специальной длины по указанию заказчика
