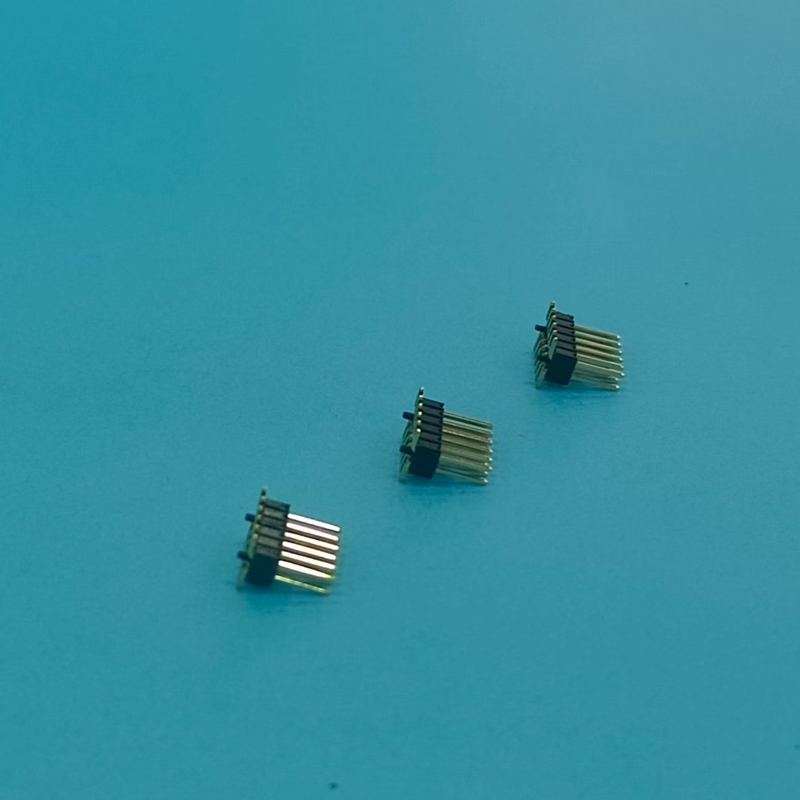

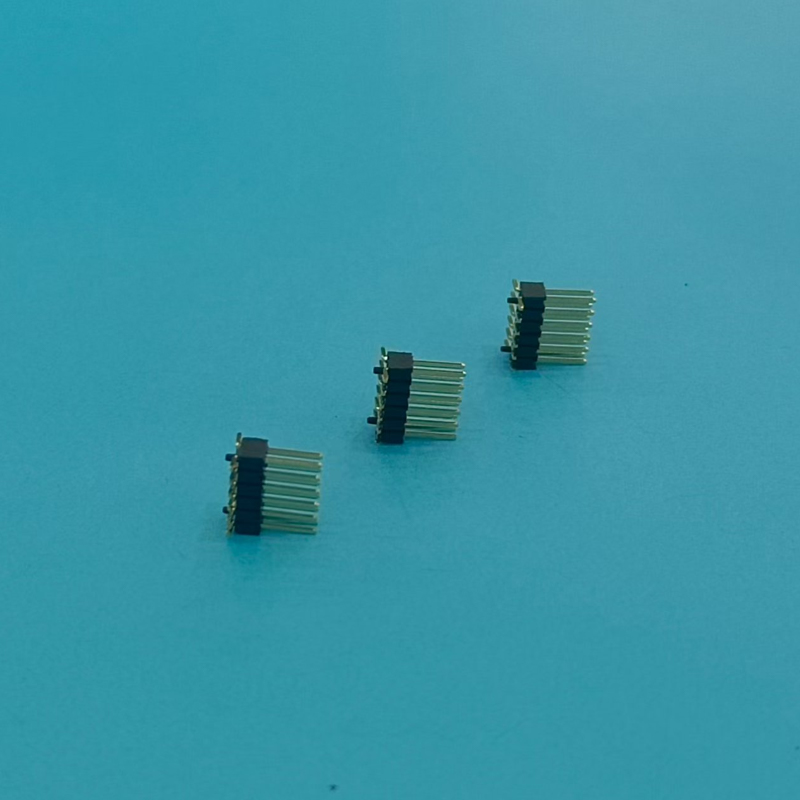

P602-M2GN-046-12-P

Параметры продукта

Индивидуальная настройка:

Доступно
Максимально допустимое напряжение:

250 В постоянного/переменного тока.
Рабочая среда и температура:

От -40 °C до +105 °C.

Узнать больше Связаться с магазином

ООО Дунгуань Хуалиан Электроникс

Кабинет 501, корпус 2, № 8 Шусинь Гунлин 2-я улица, город Чанпин, город Дунгуань, провинция Гуандун

Описание продукта

Информация о компании

Основная информация

Изолятор

Полиэстер, UL94V-0

Клемма

Медный сплав

Покрытие

（гальванизация）Золото над никелем Все

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Область применения

Настоящая спецификация применяется к разъемам КОННЕКТОР ДЛЯ КОРОБЧАТОГО ЗАГОЛОВКА. Содержание включает: спецификации на материалы, спецификации на продукцию, электрические характеристики, механические характеристики, экологические характеристики и методы испытаний.

Материалы

Изолятор:

Полиэстер, UL94V-0

Контакт:

Клемма：Медный сплав.

Покрытие:（гальванизация）Золото над никелем Все

Основные технические характеристики

Продукт должен соответствовать требованиям к конструкции, структуре и размерам, указанным в чертежах продукта.

Максимально допустимое напряжение: 250 В постоянного/переменного тока.

Рабочая среда и температура: от -40 °C до +105 °C.

Электрические характеристики

Контактное сопротивление	Метод испытания в соответствии с EIA-364-24B.	Контактное сопротивление	1. До испытания: не превышает 10 мОм 2. После испытания: отклонение не превышает 10 мОм
Сопротивление изоляции	1. Метод испытания в соответствии с EIA-364-21 2. Приложите напряжение 500 В постоянного тока между соседними клеммами; начальное сопротивление должно быть ≥100 МОм, а через 1 минуту — ≥1000 МОм.	Сопротивление изоляции	1000 МОм МИН
Выдерживаемое напряжение	1. Метод испытания в соответствии с EIA-364-20 2. При воздействии напряжения тока 500 В и максимальном токе утечки 1 мА в течение одной минуты не должно произойти короткого замыкания.	Внешний вид	Отсутствие повреждений или деформаций
Выдерживаемое напряжение		Выдерживаемое напряжение	500 В (переменное)

Механические характеристики

Удерживающая сила

1. Метод испытания в соответствии с EIA-364-29

2. Скорость вставки/извлечения: 25 ±3 мм/минута

Удерживающая сила

0,6 кгс МИН/ПИН

Теплостойкость

Постоянная температура и влажность	1. Метод испытания в соответствии с EIA-364-31 2. После 96-часового испытания при температуре 40 ± 2 °C и относительной влажности 90–95 % продукт был высушен при комнатной температуре.	Внешний вид	Без повреждений и деформаций
		Контактное сопротивление	30 мОм МАКС
		Сопротивление изоляции	100 МОм МИН.
		Выдерживаемое напряжение	500 В (постоянный ток)
Термостойкость	Продукт помещается в камеру для испытания на старение при температуре 260±5°C на 10±0,5 секунд	Внешний вид	Без повреждений и деформаций
Температурный режим эксплуатации	1. Метод испытания в соответствии с EIA-364-17 2. Данный продукт был помещен в среду с температурой +105 °C ± 2 °C на 250 часов.	Внешний вид	Без повреждений и деформаций
Температурный режим эксплуатации		Сопротивление контакта	30 мОм МАКС
Стойкость к низким температурам	1. Метод испытания в соответствии с EIA-364-59. 2. Продукт испытывался в течение 96 часов при температуре -60 ± 3 °C.	Внешний вид	Без повреждений и деформаций.
Стойкость к низким температурам		Контактное сопротивление	30 мОм MAX

Другие

Паяемость

1. Метод испытания в соответствии с EIA-364-52

2. Контакты изделия погружают в паяльную ванну с температурой 260 ± 5 °C на 3–5 секунд.

Паяемость наконечника контакта

Покрытие припоем ≥95%

Солевой спрей

1. Метод испытания в соответствии с EIA-364-26

2. После 24 часов распыления при 35 °C с концентрацией 5% раствора соли продукт промывают водой комнатной температуры и сушат при комнатной температуре.

Внешний вид

Без окисления и деформации

Контактное сопротивление

20 мОм МАКС

Тип деятельности:

Производитель / завод
Основная продукция:

Электронные разъемы
Количество сотрудников:

100
Год основания:

2019

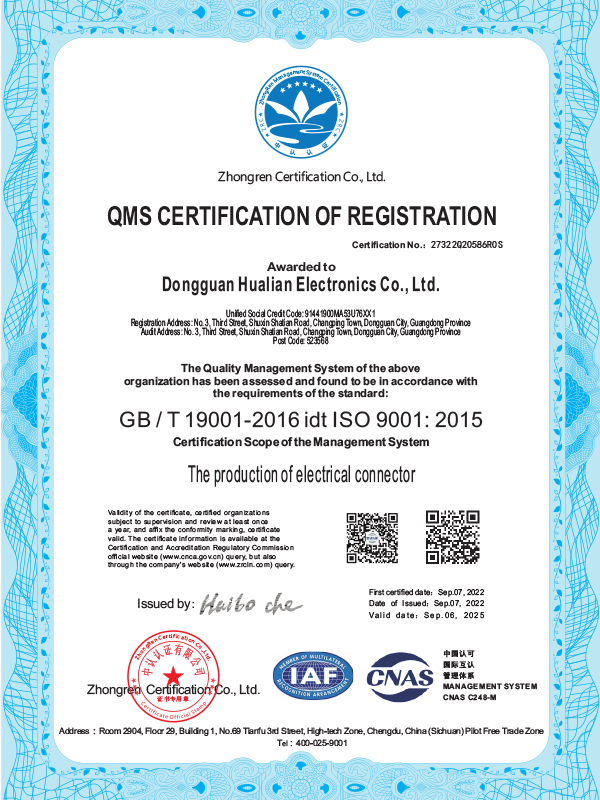

Сертификация систем менеджмента:

ISO9001
Средний срок поставки:

Одна неделя
Номер:

001
Среднее время ответа:

24h

ООО «Дунгуань Хуалиан Электроникс», основанная в 2019 году в городе Чанпин, город Дунгуань, с уставным капиталом 5 миллионов юаней и заводом площадью 3000 квадратных метров, является поставщиком услуг, объединяющим проектирование продукции, разработку пресс-форм, производство и продажу.

Возможность торговать

Международные торговые термины(Incoterms):

FOB、CFR、CIF、CPT、EXW
Условия оплаты:

LC, T/T, D/P
Средний срок поставки:

Одна неделя
Количество сотрудников по внешней торговле:

10
Год начала экспорта:

2020
Доля экспорта:

30%
Основные рынки сбыта:

Россия
Ближайший порт:

Порт Шэньчжэн
Схема импорта-экспорта:

Общий режим

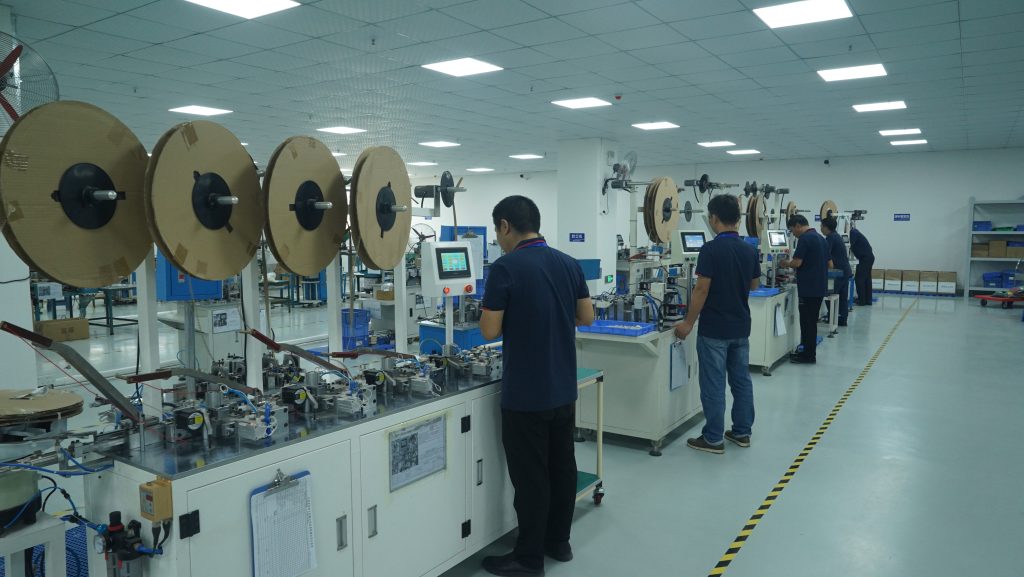

Производственные мощности
