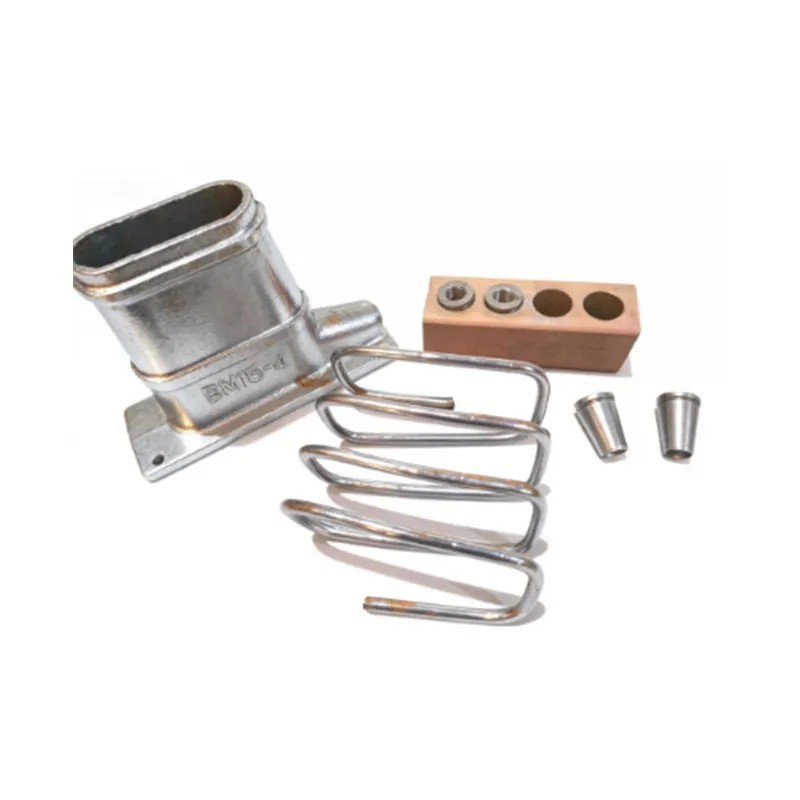

Плоский анкер натяжного конца

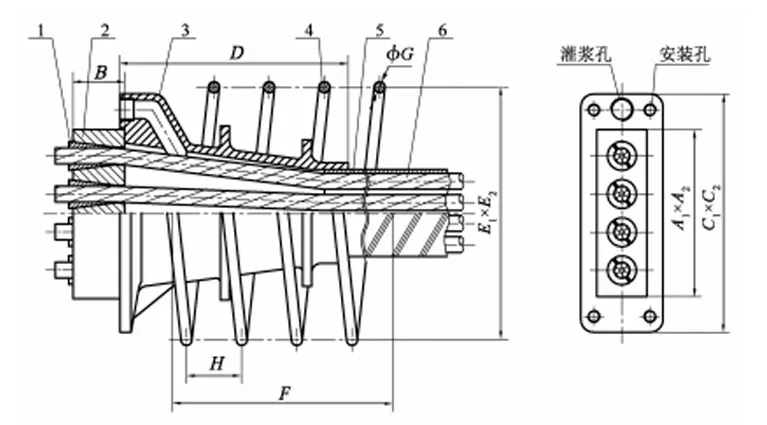

Схематическое изображение конструкции и системы анкеровки плоского анкера натяжного конца показано на рисунке A.2.
Отверстие для заливки Монтажное отверстие
Пояснения к позициям:
1 — Клиновой зажим
2 — Плоская анкерная плита
3 — Плоская опорная плита под анкером
4 — Спиральная арматура
5 — Плоская гофрированная трубка
6 — Стальной канат
Обозначения размеров:
A1 — Длина плоской анкерной плиты
A2 — Ширина плоской анкерной плиты
B — Высота анкерной плиты
C1 — Длина торцевой поверхности плоской опорной плиты под анкером
C2 — Ширина торцевой поверхности плоской опорной плиты под анкером
D — Высота опорной плиты под анкером
E1 — Длина большей стороны центрального витка прямоугольной спиральной арматуры
E2 — Длина меньшей стороны центрального витка прямоугольной спиральной арматуры
F — Высота расположения спиральной арматуры
G — Диаметр спиральной арматуры
H — Шаг спиральной арматуры
