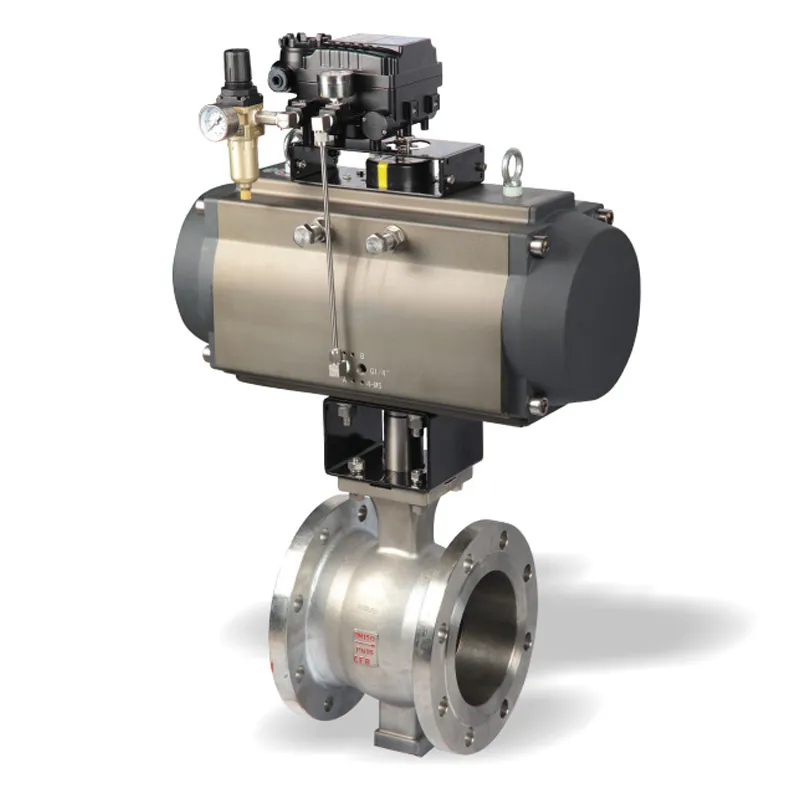

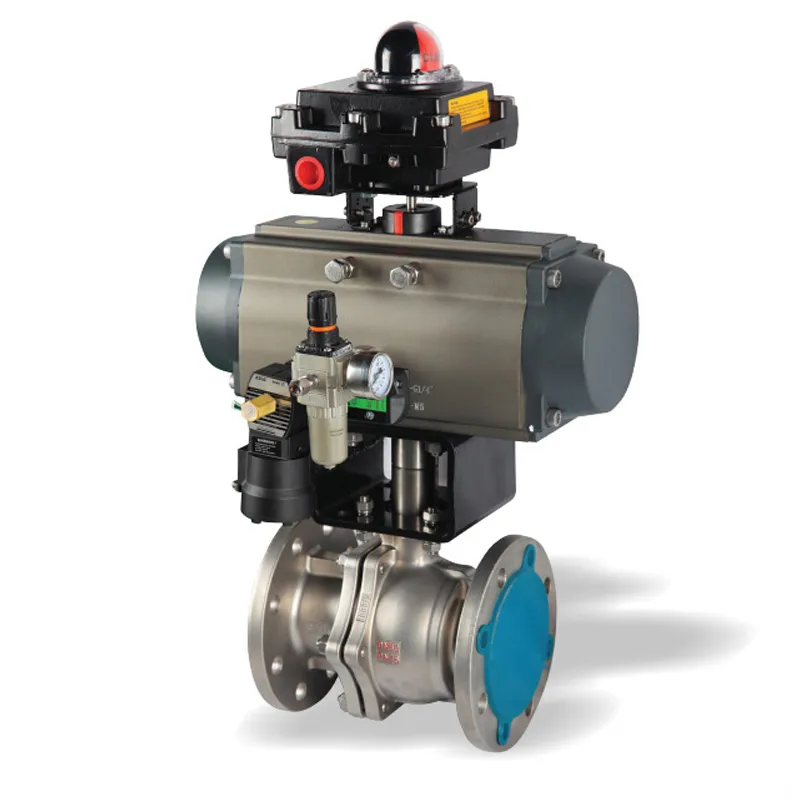

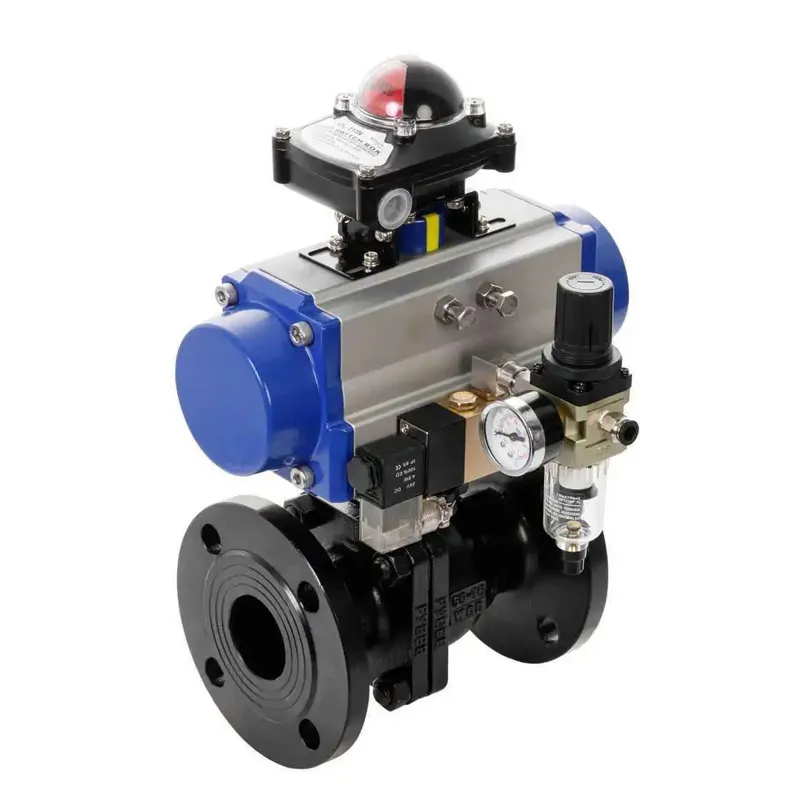

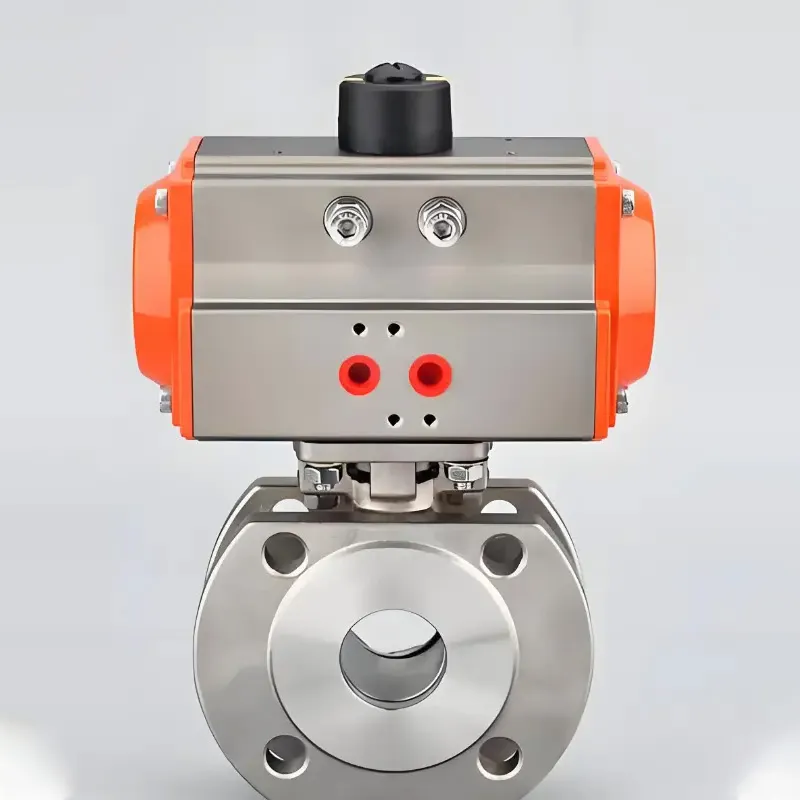

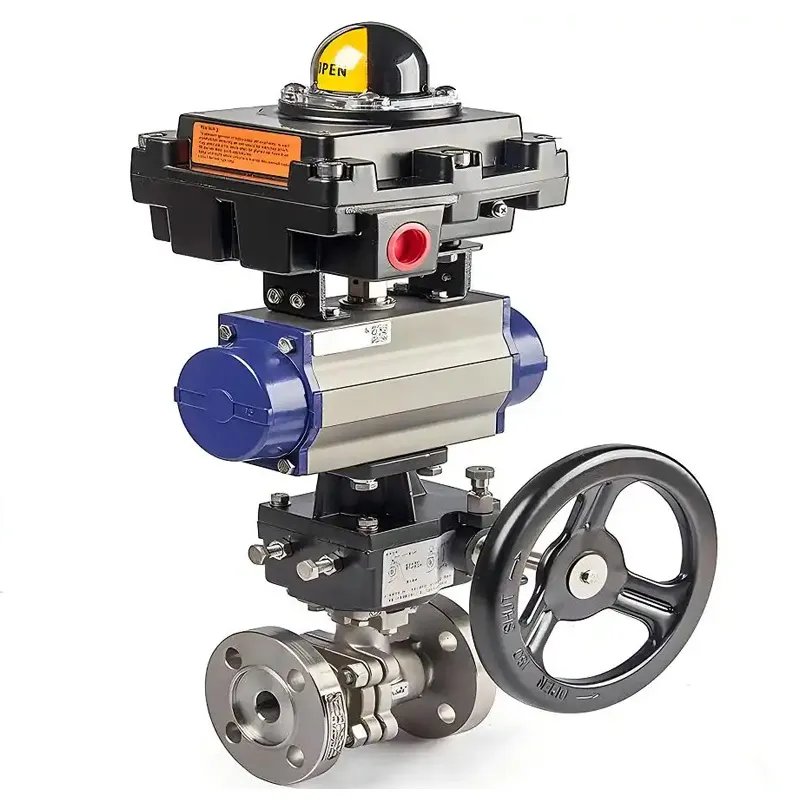

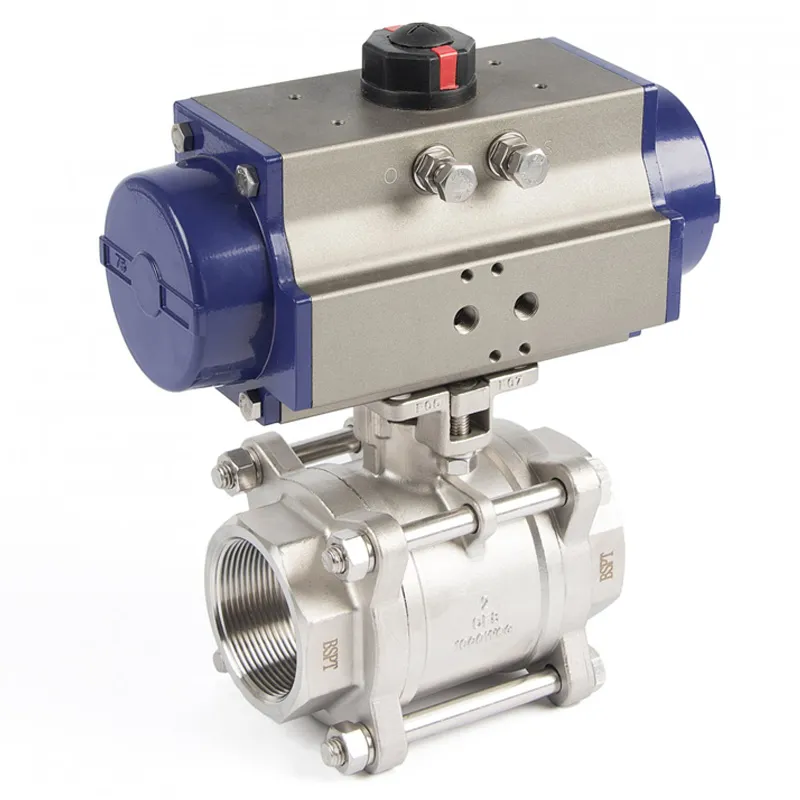

Пневматический шаровой клапан BORIS Q641F/641Y

Являясь важным приводом в промышленных системах управления потоками жидкостей, пневматический шаровой клапан использует сжатый воздух в качестве источника энергии. Сочетая в себе конструктивные преимущества шаровых клапанов и эффективные характеристики привода пневматических приводов, он обеспечивает быструю изоляцию, регулирование и переключение жидких сред. Это делает его широко применимым для требований автоматического управления в различных условиях эксплуатации.

Основная конструкция и принцип действия

Основная часть изделия состоит из корпуса клапана, шарика, седла и пневматического привода. Корпус клапана имеет интегрированную или трехкомпонентную конструкцию, а внутренний шарик изготовлен с высокой точностью для обеспечения гладкой поверхности и превосходной герметичности. Седло изготовлено из износостойких, коррозионно-стойких полимерных или металлических материалов, что обеспечивает плотный контакт с шариком. Во время работы сжатый воздух поступает в пневматический привод (поршневого или мембранного типа) через соленоидный клапан. Это приводит в действие привод, который создает выходной крутящий момент, поворачивая шарик на 90° вокруг штока клапана для открытия или закрытия клапана. Когда отверстие шарика совпадает с направлением потока, среда проходит через него; когда оно перпендикулярно, достигается герметичное перекрытие. Это обеспечивает быстрое реагирование и точную, контролируемую работу.

Основные преимущества

1.Надежное уплотнение: двойная конструкция мягких или жестких уплотнений обеспечивает практически нулевую утечку в версиях с мягким уплотнением, а варианты с жестким уплотнением выдерживают высокие температуры и давление. Это позволяет удовлетворить строгие требования к уплотнению в суровых условиях, эффективно предотвращая угрозы безопасности и растрату ресурсов из-за утечки среды.

2.Эффективная работа: пневматический привод исключает необходимость ручного вмешательства. В сочетании с такими аксессуарами, как соленоидные клапаны и позиционеры, он обеспечивает дистанционное управление, автоматическую блокировку и регулирование потока. Короткое время отклика и быстрое переключение значительно повышают эффективность системы и уровень автоматизации.

3.Устойчивость к погодным условиям и коррозии: Материалы корпуса клапана включают углеродистую сталь, нержавеющую сталь и легированную сталь, что позволяет использовать клапан с различными средами (например, кислотные/щелочные растворы, нефть/газ, пар). Антикоррозионная обработка поверхности обеспечивает стойкость в суровых условиях (экстремальные температуры, влажность, пыль), продлевая срок службы и снижая затраты на техническое обслуживание.

4.Отличные характеристики потока: конструкция сквозного отверстия шарика точно соответствует внутреннему диаметру трубопровода, что обеспечивает низкий коэффициент сопротивления потоку. Это обеспечивает плавный поток среды с минимальным падением давления, что делает его особенно подходящим для систем транспортировки сред с высоким расходом и высокой вязкостью.

5.Компактная конструкция: благодаря небольшой занимаемой площади и легкой конструкции установка не представляет сложности. Совместимость с несколькими методами монтажа (фланцевый, резьбовой, сварной) позволяет сэкономить место для установки и адаптироваться к различным требованиям к расположению трубопроводов.

Применение

Пневматические шаровые краны находят широкое применение в нефтехимической, газовой, энергетической, водоочистной, металлургической, пищевой и фармацевтической промышленности, а также в судостроении. Они служат для перекрытия, регулирования и переключения различных жидких сред (жидкости, газы, пар, суспензии) и обычно используются в автоматических системах управления трубопроводными системами, реакторами, резервуарами, теплообменниками и аналогичным оборудованием. Они являются незаменимым ключевым продуктом в промышленном автоматизированном производстве.
