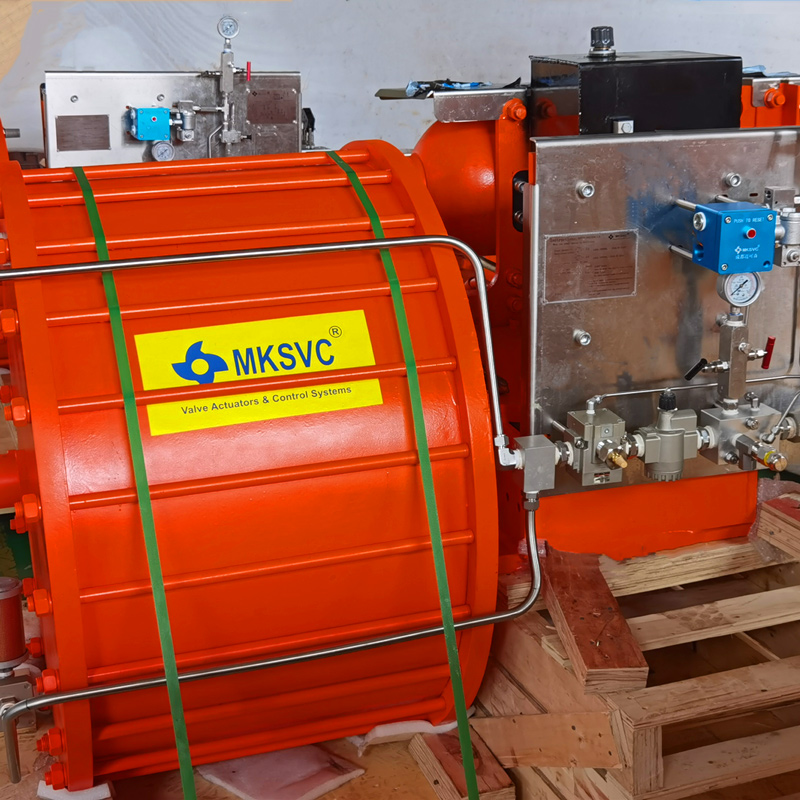

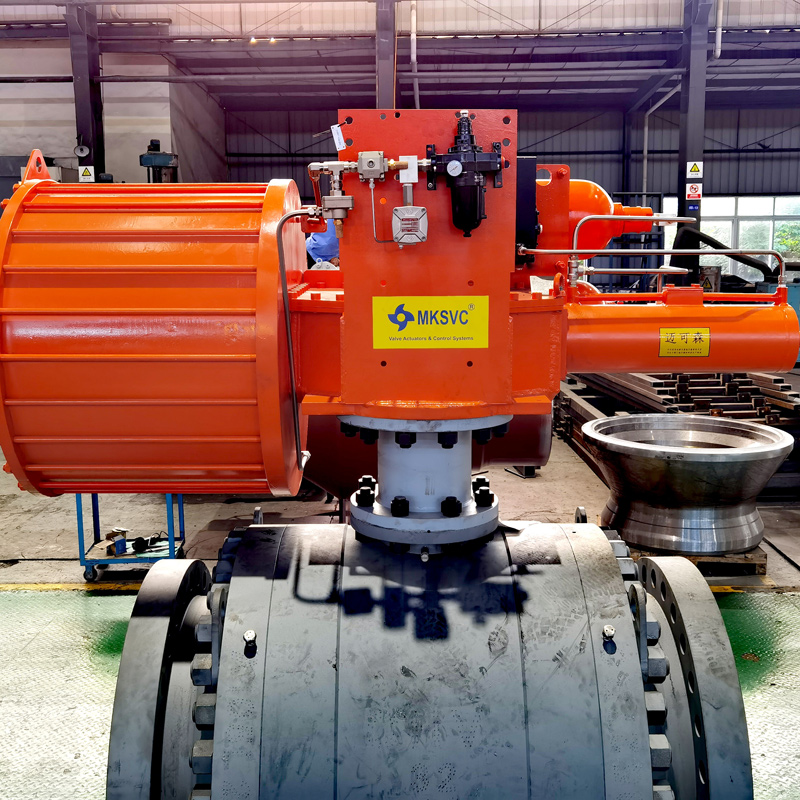

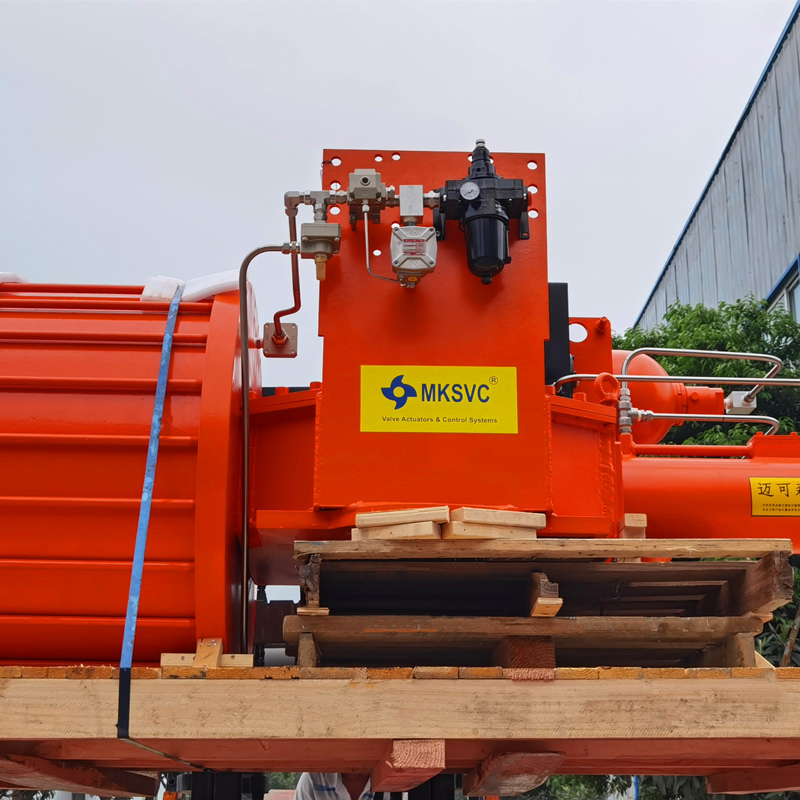

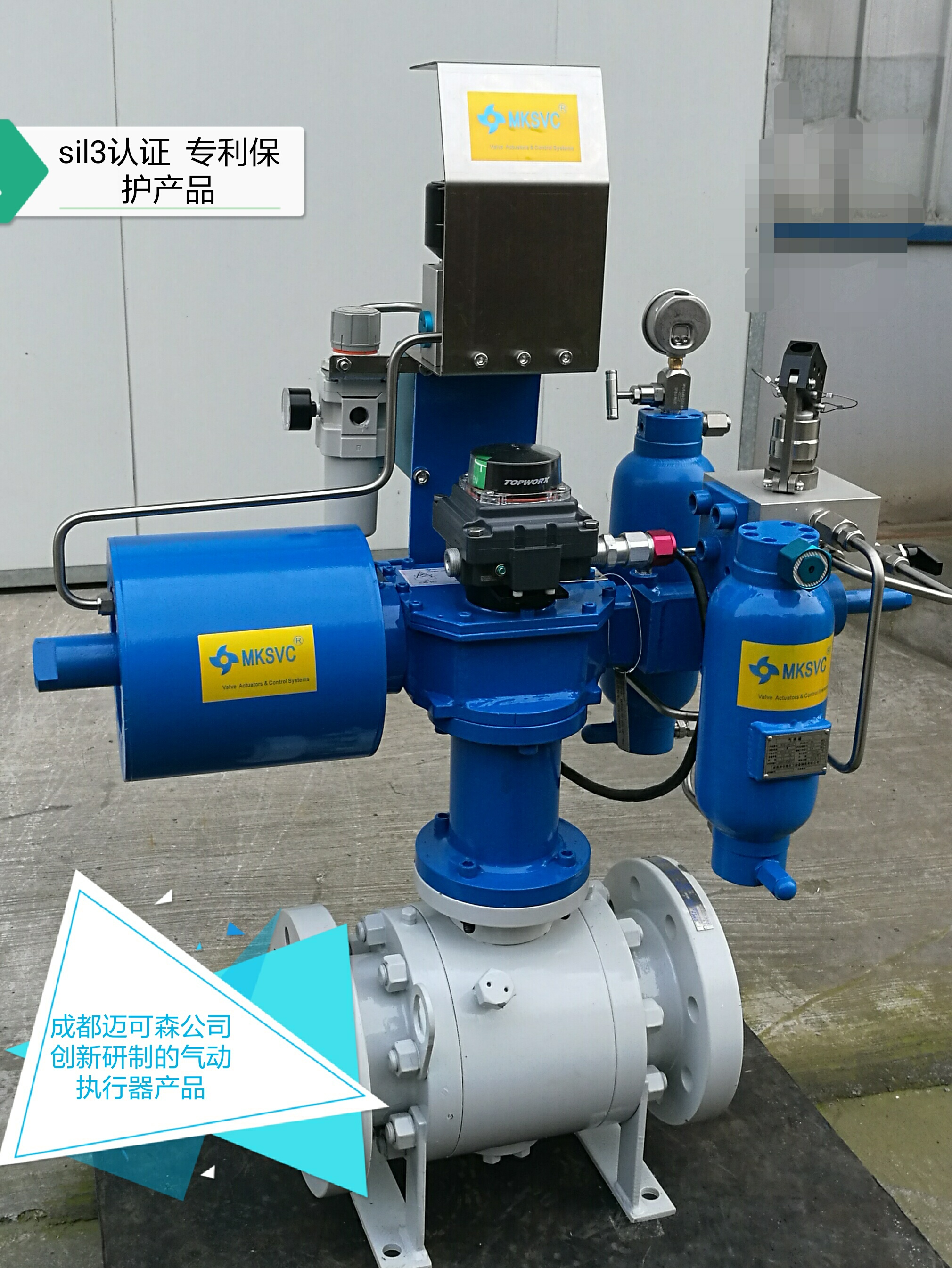

Пневматический привод высокого/низкого давления серии DG (H/P) A： (Конструкция параллельной вилочной коробки с двойным расположением направляющих)

Параметры продукта

Настраиваемый:

Доступный
Питание:

Пневматический
Материал:

Углеродистая сталь

Узнать больше Связаться с магазином

ООО Чэнду Майкесен Контроль Жидкости Оборудование

№ 1093, Средняя четвертая секция, проспект Уэстпорт, Зона экономического развития Юго-Западного аэропорта, район Шуанлю, Чэнду, Китай (Сычуань), Пилотная зона свободной торговли

Описание продукта

Информация о компании

Основная информация

Давление источника газа

Низкое давление (0,3-1МПа); высокое давление (1-16МПа)

Режим действия

Одинарное, двойное действие.

Класс взрывозащиты

Exd IIC T4/T6

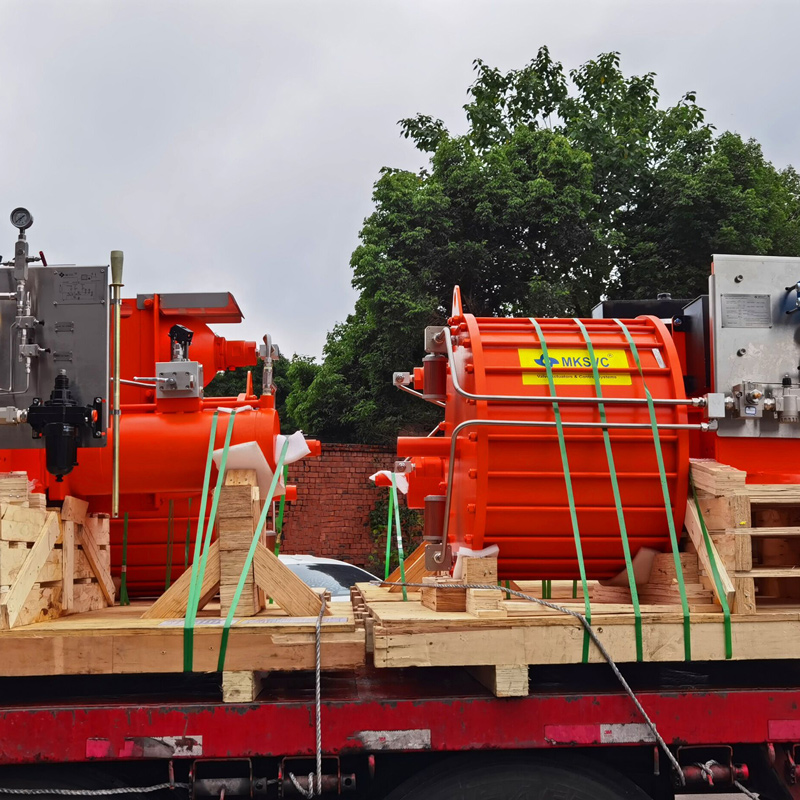

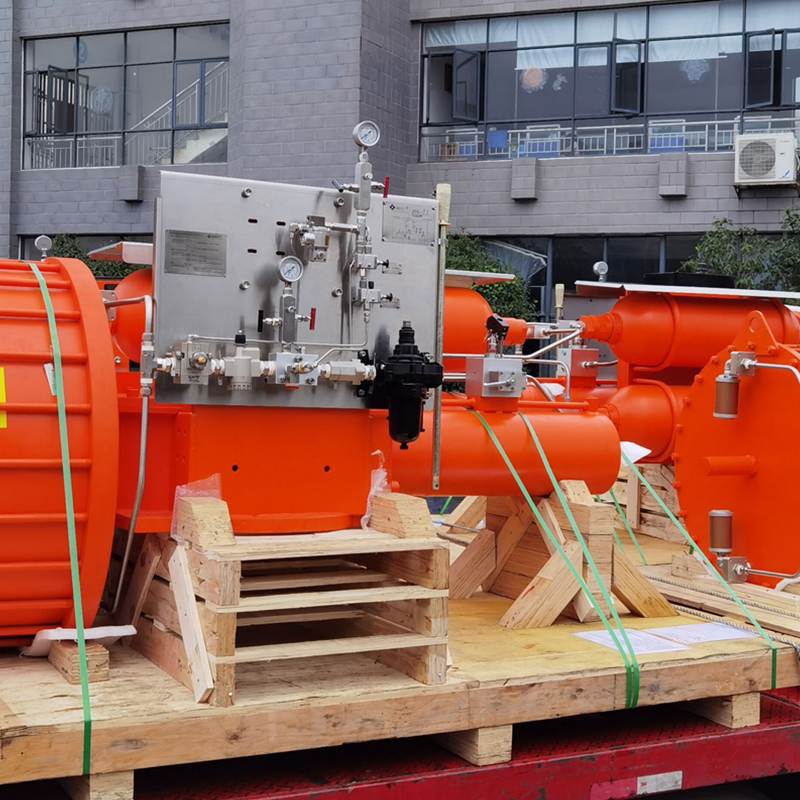

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Пневматические приводы углового перемещения серии DGPA (одностороннего и двустороннего действия) с крутящим моментом на выходе до 513 450 Нм, переключающие и регулирующие типы.

Характеристики

Запатентованный параллельный вильчатый редуктор с двойным направлением обеспечивает высокий крутящий момент открытия для клапанов с угловым ходом

Параллельные штоки с двойным направлением выдерживают боковые нагрузки и поддерживают шток поршня

Подшипники комбинированной конструкции обеспечивают надежную, плавную работу и увеличенный срок службы привода:

Подшипники поршня снижают трение между поршнем и стенками цилиндра, позволяя цилиндру быть самосмазывающимся.

Покрытие направляющих штоков с высокой коррозионной стойкостью минимизирует трение

Высокая коррозионная стойкость и надежность стенок цилиндра.

Встроенная конструкция направляющего штока делает конструкцию цилиндра более компактной.

Полностью закрытый всепогодный корпус из углеродистой стали прочен и надежен, а внутреннее покрытие устойчиво к коррозии.

Внешние ограничительные болты хода точно регулируются во всем диапазоне 90±5°.

Низкий гистерезис и быстрый отклик для более эффективного использования в условиях модуляции

Асимметричные и симметричные вилки для клапанов с различными характеристиками

Имеются специальные покрытия для использования на морских платформах и в высокоагрессивных средах.

Может обеспечить характеристики для кислых газов

Дополнительный функциональный модуль управления

Электронный мониторинг системы управления разрушенной трубой PLPG2010

Контроль высокого и низкого давления и управление отключением высокого и низкого давления

Аварийное отключение ESD и сброс в полевых условиях

Конструкция рукоятки предотвращения ошибочных действий и высоковольтный встроенный модуль

Встроенная изоляция системы управления для предотвращения потери катодного тока

Электрический позиционер, датчик положения

Предохранительные клапаны и редукционные клапаны для фильтров

Встроенная изолированная и фильтрованная трубопроводная арматура, промывка под давлением в режиме реального времени

1. Давление источника газа: низкое давление (0,3-1МПа); высокое давление (1-16МПа)

2. Газовая среда: воздух, азот или некислотный газ (очищенный природный газ)

3. Выходной крутящий момент: одностороннего действия 1000-250 000 Нм, двустороннего действия 100-55 000 Нм

4. Режим действия: одинарное, двойное действие.

5. ручной.Гидравлический ручной насос, может обеспечить независимую функцию тестирования гидравлического ручного устройства

6. Применимая среда: Стандартный диапазон: от -30 до 100℃ (от -20 до 210℉) Дополнительный диапазон: от -55 до 150℃ (от -65 до 300℉)

7. Класс защиты привода IP68 для всепогодного использования на открытом воздухе

8. Класс взрывозащиты: Exd IIC T4/T6

9. Пневматический блок управления из нержавеющей стали: степень защиты IP65

10. Электрические аксессуары: электромагнитный клапан, коробка концевого выключателя, датчик положения, распределительная коробка

11. Применение: переключение, регулировка, ESD, быстрое выключение, регулировка поддержания положения

12. Применимые типы клапанов: угловой ход 90 °, шаровые краны, поворотные затворы, пробковые клапаны или перегородка

Тип деятельности:
Производитель / завод
Основная продукция::
Чэнду Майкесен занимается разработкой, проектированием, изготовлением и предоставлением соответствующих технических услуг по интеллектуальным исполнительным механизмам клапанов с пневмогидравлическим комбинированным приводом, электрогидравлическим приводом, гидравлическим приводом высокого давления (прямым действием).
Количество сотрудников:
100
Год основания:
2011
Сертификация систем менеджмента:
ISO9001
Средний срок поставки:
Одна неделя
Номер:
001
Среднее время ответа:
24h

Чэнду Майкесен занимается разработкой, проектированием, изготовлением и предоставлением соответствующих технических услуг по интеллектуальным исполнительным механизмам клапанов с пневмогидравлическим комбинированным приводом, электрогидравлическим приводом, гидравлическим приводом высокого давления (прямым действием). В 2012 году компания разработала параллельный / двунаправленный вилочный исполнительный механизм с пневмогидравлическим комбинированным приводом серии DG. Механизм передачи главной части проектирован в параллельном и двунаправленном исполнении для повышения стабильности, является повышенной продукции обычного вилочного исполнительного механизма.

Параллельный и двунаправленный вилочный исполнительный механизм серии DG получил суммарно более 70 патентов (в том числе 7 государственных патентов на изобретение, 2 авторское право на программное обеспечение ЭВМ. Параллельная двунаправленная вилочная коробка получила международный патент PCT в США и ЕС.
