Основное назначение и применение

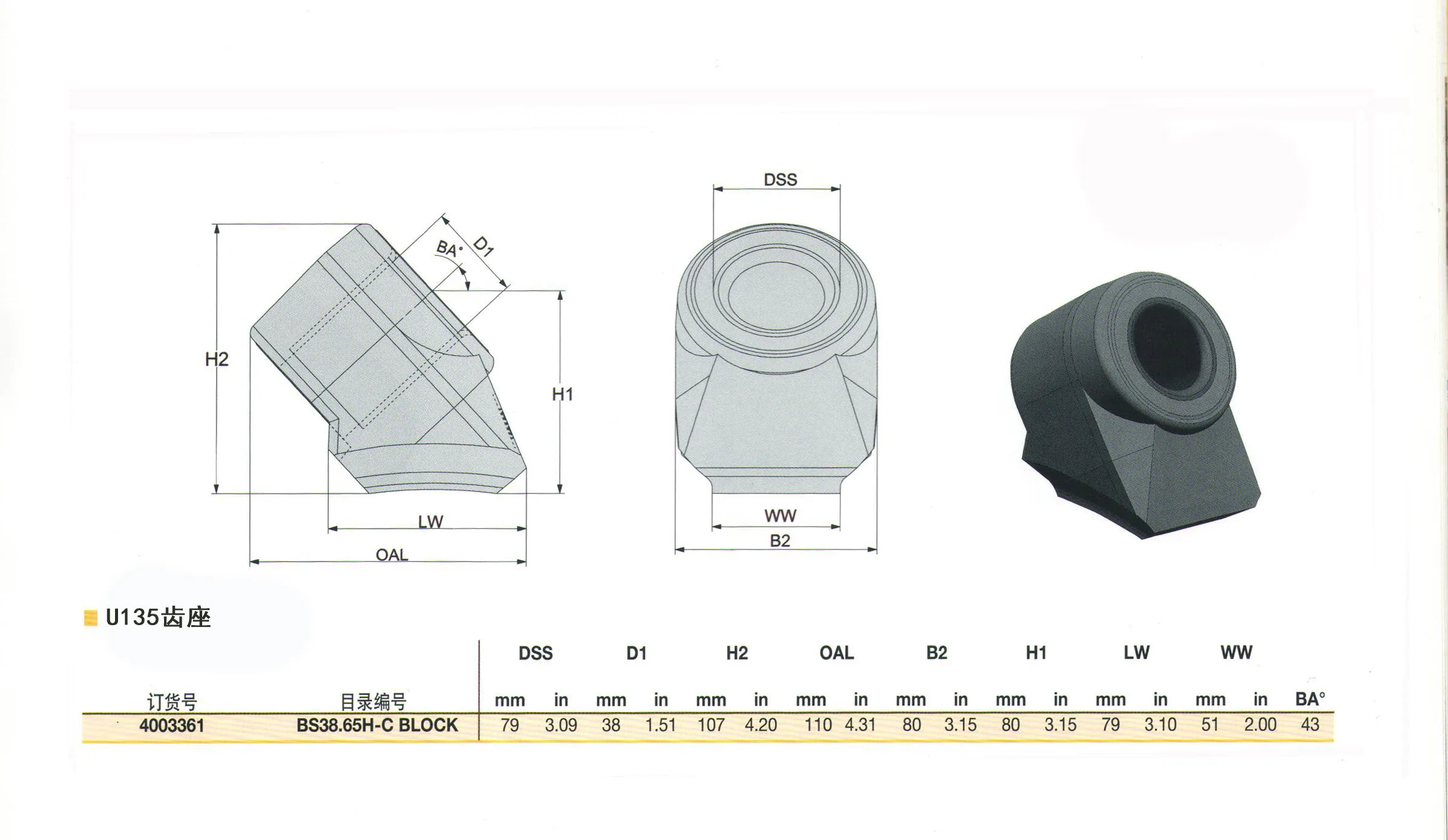

1.Расшифровка модели: 135 Цифры обозначают типоразмер присоединительного интерфейса.

2.Основное применение: Предназначен для установки геологических коронок (резцов) и является ключевым компонентом на режущем барабане горнодобывающего оборудования, такого как проходческие комбайны, бурошнековые установки, очистные комбайны. Его функция — надежное крепление и защита резца, а также передача значительных ударных и режущих усилий от режущей головки оборудования на резец для разрушения угля и породы.

Ключевые особенности и преимущества

1.Конструкция повышенной прочности и износостойкости：Патрон U135 обычно изготавливается методом ковки из высокопрочной, износостойкой легированной стали (например, 40CrMnMo) с последующей точной механической обработкой и термообработкой (закалка и отпуск). Это обеспечивает гнезду для резца и корпусу исключительно высокую твердость и вязкость, позволяя выдерживать экстремальные ударные, абразивные нагрузки и напряжение на изгиб.

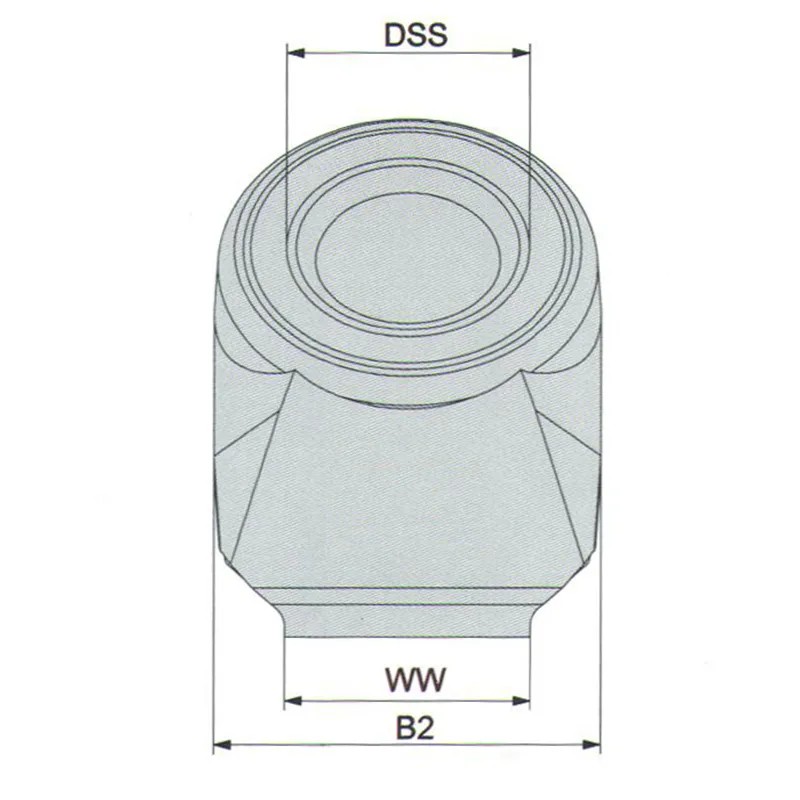

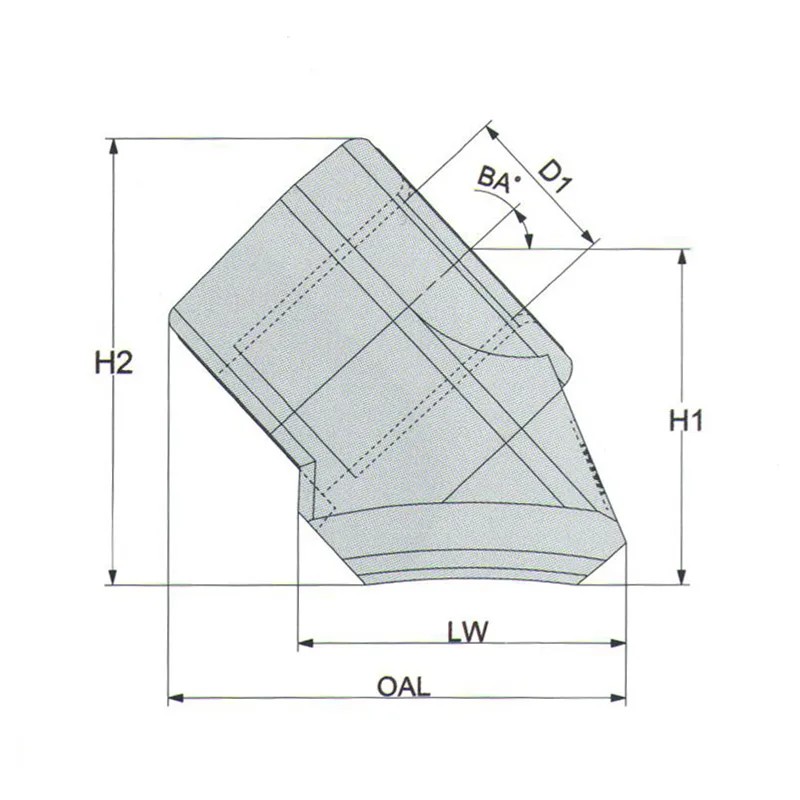

2.Оптимизированная конструкция гнезда：

Прецизионно обработанное коническое гнездо обеспечивает идеальное прилегание к хвостовику резца, гарантируя его стабильность после установки без люфта, что снижает аномальный износ и поломки из-за ослабления.

Обычно имеет канавку для стопорного кольца (шплинта), предназначенную для его установки с целью надежной фиксации резца в патроне и предотвращения его выпадения в процессе работы.

3.Превосходная защитная способность： Конструкция патрона обеспечивает охват и защиту хвостовика резца от прямого воздействия и абразивного износа породой, что значительно продлевает срок службы более дорогостоящего самого резца.

4.Эффективная конструкция для удаления шлама: Хорошо продуманная конструкция патрона учитывает поток угольно-породной мелочи, предотвращая ее накопление в гнезде, что обеспечивает эффективное врезание резца в угольный пласт и поддержание высокой производительности резания.

5.Стандартизация и совместимость： Как проверенный продукт Fennitech, патрон U135 соответствует строгим стандартам размеров и идеально совместим с соответствующими моделями резцов Fennitech (или других брендов аналогичной спецификации), что упрощает замену и обслуживание.

Совместимые резцы

Патрон U135 обычно совместим с коническими резцами с диаметром хвостовика Φ38 мм. Конкретная модель совместимого резца должна выбираться в зависимости от фактических условий работы (твердость и абразивность угля/породы). Распространенные модели резцов Fennitech могут включать серии U85, U135 и другие. Ключевым условием совместимости является полное соответствие конусности и диаметра хвостовика резца параметрам гнезда патрона.

Области применения

1.Пригоден для угля средней твердости и твердого, а также для сложных угольных пластов с прослойками породы.

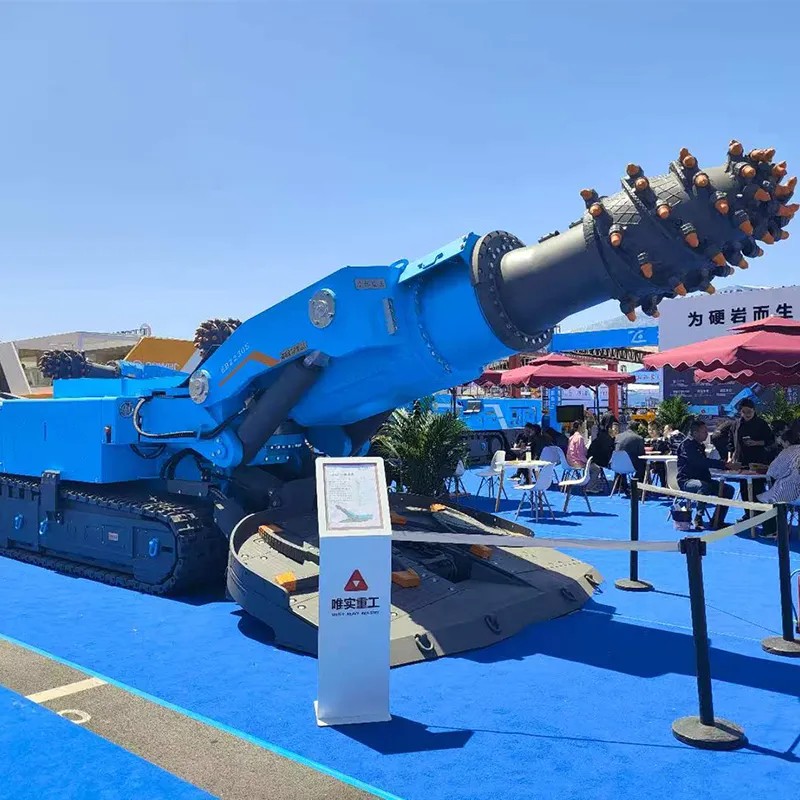

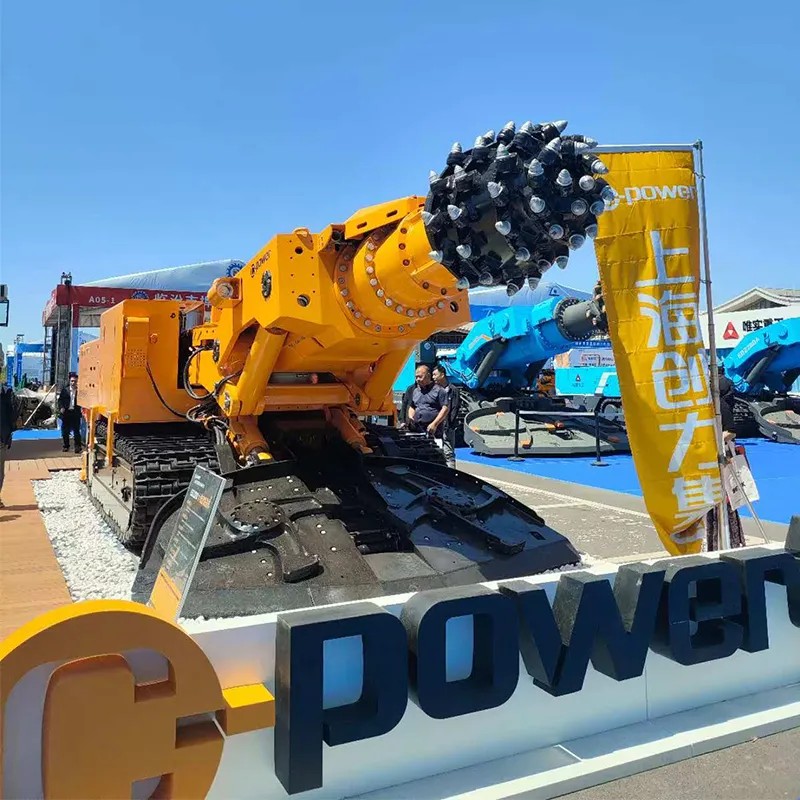

2.Широко применяется на режущих головках проходческих комбайнов (например, комбайны Joy, часто оснащенные режущей системой Fennitech) и бурошнековых установок в подземных угольных шахтах.

3.Также используется в других проектах проходки туннелей и разработки выработок, где требуется высокая интенсивность резания.

Ключевые моменты монтажа и обслуживания

1.Правильный монтаж: Перед установкой резца необходимо очистить гнездо. Резец вставляется в патрон и аккуратно забивается на место с помощью молотка или специального инструмента до плотного прилегания буртика резца к торцевой поверхности патрона, после чего устанавливается стопорное кольцо.

2.Регулярная проверка: При плановом техническом обслуживании оборудования необходимо проверять состояние износа патронов. При чрезмерном износе гнезда, его деформации или появлении трещин, что напрямую влияет на качество фиксации резца и эффективность резания, необходима немедленная замена. В противном случае это может привести к повреждению или потере резца.

3.Рекомендация по парной замене: При замене изношенного патрона рекомендуется одно
