Привод (для малогабаритных клапанов)

Параметры продукта

Сделанный на заказ:

Доступный
Послепродажное обслуживание:

Онлайн
Гарантия:

1 год

Подробнее Связаться с магазином

AO Шанхай Шэньжунь Кэцзянь Экологические Технологии

Комната 1902, здание Вэйбайсинь, № 1688, улица Конгцзян, район Янпу, Шанхай

Описание продукта

Информация о компании

Основная информация

Модель

SRKJ-AC220V-K2

Напряжение питания

~220 В, 50 Гц

Потребляемая мощность

6 Вт

Номинальный крутящий момент

20 Н·м (±10%)

Присоединительные размеры

F05 + F07 / 12×12 мм

Диапазон рабочих температур

от -25°C до +70°C

Относительная влажность

≤90% RH

Эксплуатационные условия

В помещениях без агрессивных, взрывоопасных или горючих сред

Форма управления

Тип с переключателем

Степень защиты

IP67 (полная защита от пыли, временное погружение в воду)

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

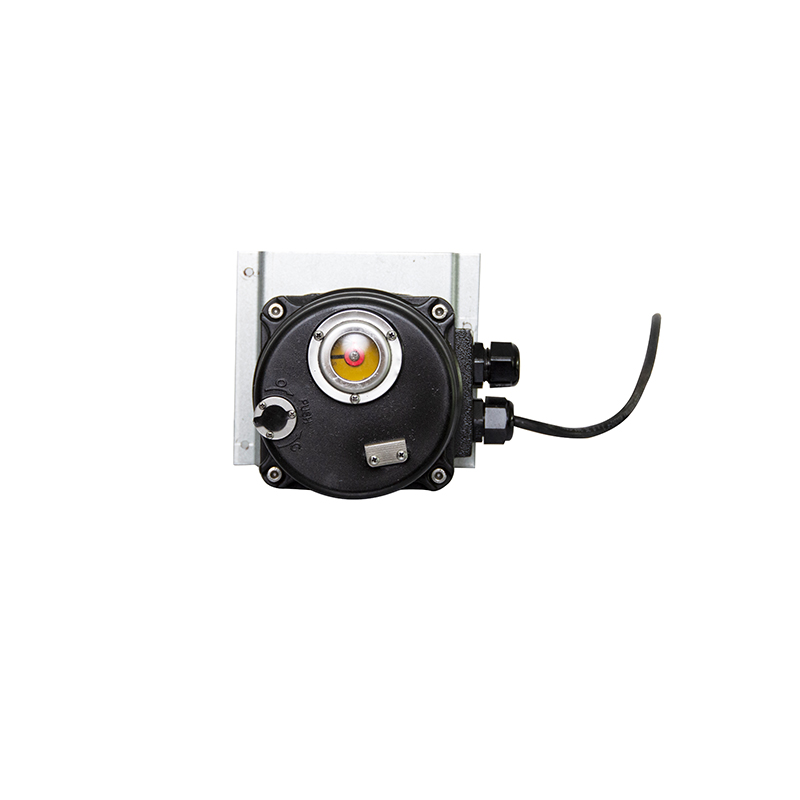

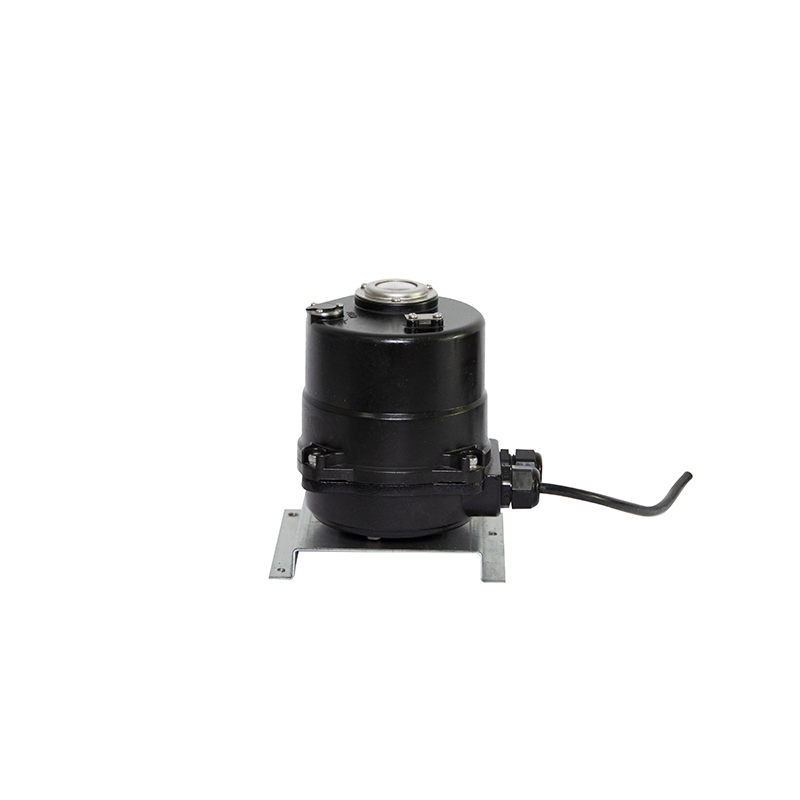

Исполнительный механизм Шэньжунь Кэцзянь (малогабаритные воздушные клапаны )

Электрический привод регулирующего клапана представляет собой управляющее устройство с электрическим приводом, предназначенное для точного регулирования степени открытия клапана с целью управления параметрами потока рабочей среды, такими как расход, давление и температура.

Составные части

Приводной электродвигатель: обеспечивает мощность, преобразуя электрическую энергию в механическую.

Редуктор: преобразует высокую скорость вращения двигателя в крутящий момент, подходящий для работы клапана.

Управляющий модуль: принимает управляющие сигналы, вычисляет целевое положение и приводит двигатель в действие.

Датчик положения: в режиме реального времени отслеживает положение исполнительного механизма, формируя замкнутый контур управления для обеспечения точного позиционирования.

Механические передаточные компоненты: преобразуют вращательное движение двигателя в линейное или угловое перемещение клапана.

Электрический привод регулирующего клапана Шэньжунь Кэцзянь
Модель	SRKJ-AC220V-K2
Напряжение питания	~220 В, 50 Гц
Потребляемая мощность	6 Вт
Номинальный крутящий момент	20 Н·м (±10%)
Присоединительные размеры	F05 + F07 / 12×12 мм
Диапазон рабочих температур	от -25°C до +70°C
Относительная влажность	≤90% RH
Эксплуатационные условия	В помещениях без агрессивных, взрывоопасных или горючих сред
Форма управления	Тип с переключателем
Степень защиты	IP67 (полная защита от пыли, временное погружение в воду)

Принцип работы

Получение командных сигналов от системы управления (например, PLC, DCS).

Встроенный интеллектуальный контроллер анализирует сигнал, вычисляет целевое положение и приводит двигатель в действие.

Посредством редуктора и механических передаточных компонентов вращательное движение двигателя преобразуется в открывающее/закрывающее или регулирующее действие клапана.

Датчик положения в реальном времени передает информацию о положении клапана, формируя замкнутый контур управления для точного достижения клапаном заданного положения.

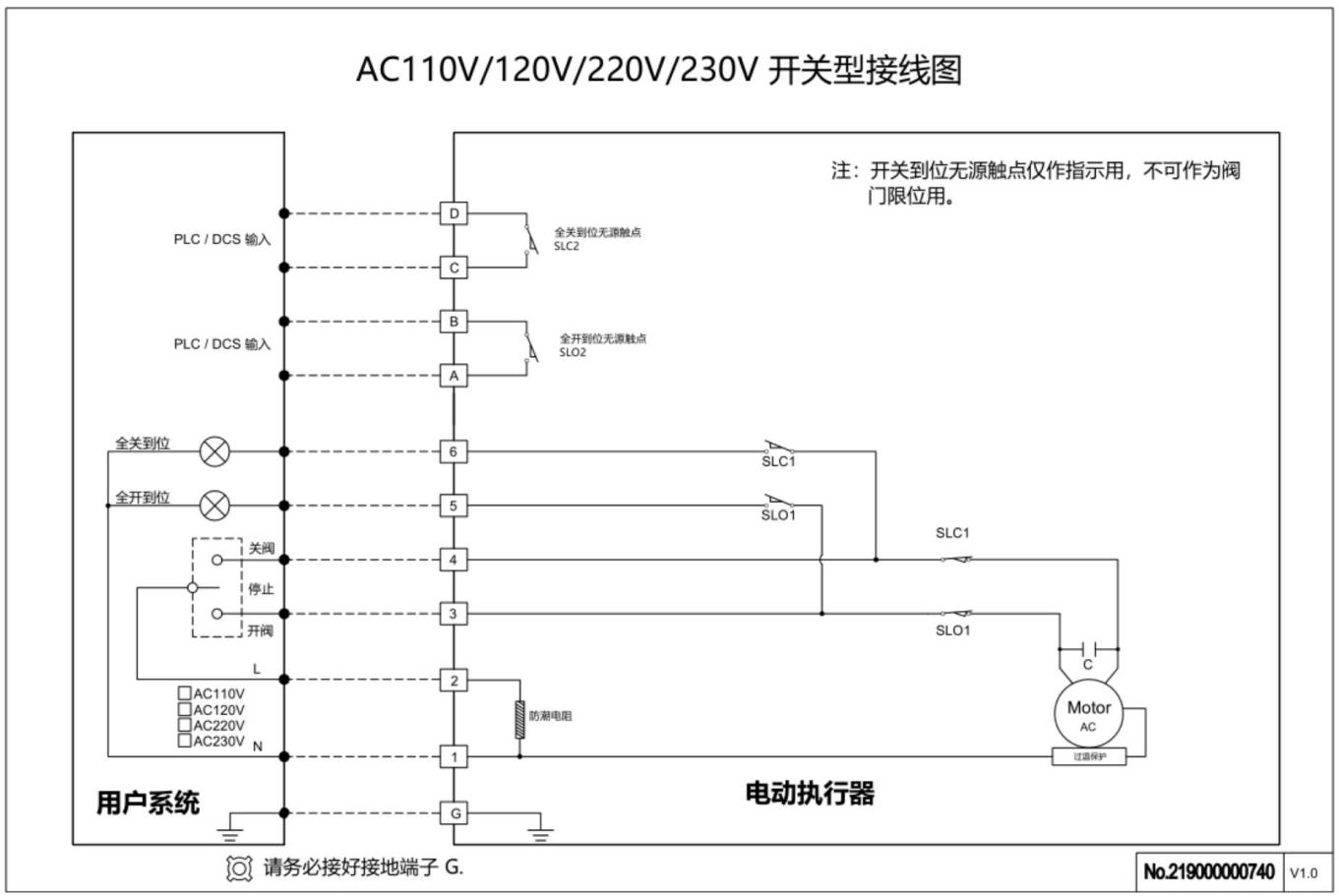

Способ подключения привода

Инструкция по эксплуатации

Ручное управление

Ручное управление предусматривает 2 варианта (верхний и нижний), которые могут быть выбраны в зависимости от доступного монтажного пространства.

При верхнем ручном управлении: После снятия верхней резиновой защитной крышки вставьте ключ №4 в отверстие ручного приводного вала и поверните в нужном направлении.

При нижнем ручном управлении: Закрепите шестигранник нижнего ручного вала с помощью ключа №8 и поверните в нужном направлении.

Габаритные размеры
