Приводная часть кольцевого охладителя

Параметры продукта

Сделанный на заказ:

Доступный
Послепродажное обслуживание:

Руководство инженера
Гарантия:

1 год

Подробнее Связаться с магазином

ООО Цзяоцзо Майкэ Металлургические Машины

6123, ул. Шаньян, Высокотехнологичный район, г. Цзяоцзо, пров. Хэнань

Описание продукта

Информация о компании

Основная информация

Площадь охладителя

120–600 м²

Диаметр штифтового колеса

Φ1800–4000 мм

Модуль зубьев рейки

50–80 мм (по нагрузке)

Мощность привода

75–315 кВт (частотное управление)

Максимальное усилие

1200–4500 кН

Скорость вращения

0.5–2.5 м/мин (плавная регулировка)

Точность

Отклонение тележки ≤5 мм/100 м

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Ключевое функциональное назначение

Зубчато-штифтовая передача является основным приводным узлом кольцевого охладителя. Посредством прецизионного зацепления штифтовых колес с зубчатой рейкой она обеспечивает равномерное вращение колосниковой тележки на 360°, выполняя задачи охлаждения и транспортировки горячего агломерата (≤1000°C). Специально разработана для крупных кольцевых охладителей (50–800 м²) в черной и цветной металлургии, отвечая жестким требованиям к высокой нагрузке, температурной компенсации деформаций и непрерывной работе.

Основные компоненты приводной системы

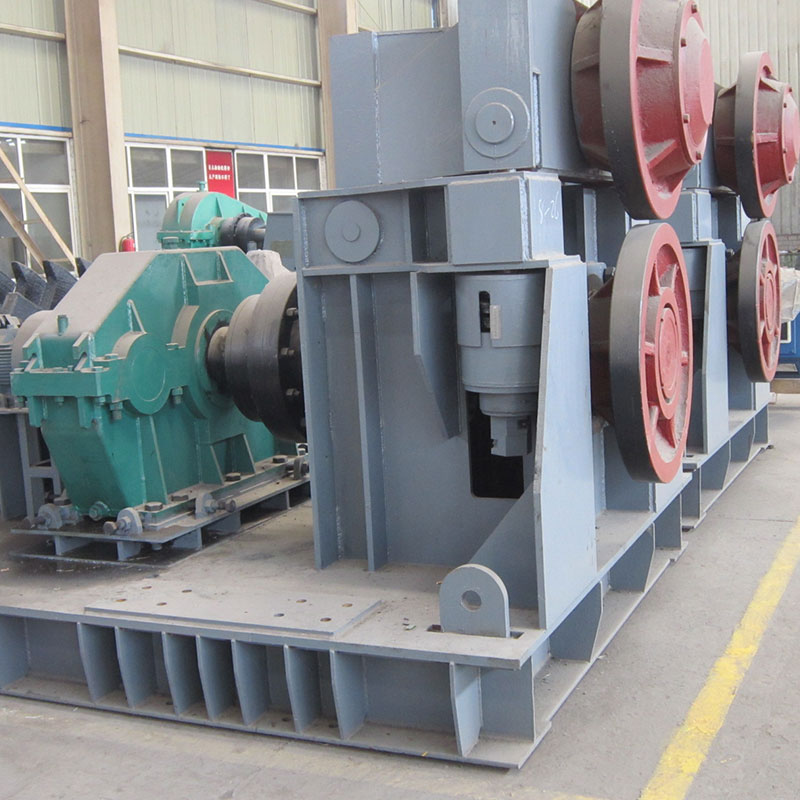

1.Узел штифтового колеса

- Высокопрочное штифтовое колесо: Зубчатый диск из кованой стали 42CrMo с лазерным напылением карбида вольфрама (твердость ≥HRC 62), повышающим износостойкость в 3 раза;

- Редуктор с двумя выходными валами: Твердозубые шестерни + планетарная передача, выходной крутящий момент 100–500 кН·м, с функцией вспомогательного проворачивания от гидромотора.

2.Кольцевая зубчатая рейка

- Модульные рейки из высокомарганцовистой стали (длина сегмента 1.5–2 м), термопрессовой посадкой крепятся к основанию тележки, с азотированной поверхностью (глубина слоя 0.8 мм);

- Гибкое соединение: Зазор 8–10 мм между рейками компенсирует тепловое расширение.

3.Система динамического центрирования

- Корпус подшипника штифтового колеса с сферическими роликоподшипниками и гидравлическими домкратами автоматически компенсирует радиальное биение (допуск ≤±3 мм);

- Лазерная система измерения зазора между зубьями в реальном времени (стандарт: 4±0.5 мм) с автоматической сигнализацией при отклонениях.

Ключевые технические параметры (типовые)

- Площадь охладителя: 120–600 м²

- Диаметр штифтового колеса: Φ1800–4000 мм

- Модуль зубьев рейки: 50–80 мм (по нагрузке)

- Мощность привода: 75–315 кВт (частотное управление)

- Максимальное усилие: 1200–4500 кН

- Скорость вращения: 0.5–2.5 м/мин (плавная регулировка)

- Точность: Отклонение тележки ≤5 мм/100 м

Инновационные преимущества

- Термокомпенсирующая конструкция: Отрицательная модификация профиля зубьев штифтового колеса нейтрализует заклинивание от теплового расширения рейки;

- Синхронное управление: Для крупных охладителей - симметричный двухточечный привод с синхронизацией по CAN-шине (разность фаз ≤0.1°);

- Интеллектуальный мониторинг: Датчики RFID для измерения износа зубьев с точностью прогноза 95%;

- Защита: Гидравлическая система защиты при перегрузке автоматически дает реверс на 0.5 оборота при заклинивании.

Адаптация к жестким условиям

- Термостойкие компоненты: Подпор сжатого воздуха в подшипниковый узел штифтового колеса снижает температуру <120°C;

- Ударопрочность: Радиус перехода у основания зубьев R≥15 мм подтвержден испытаниями (100 тыс. циклов при ±20% нагрузке);

- Антикоррозийная защита: Для прибрежных зон - нержавеющее покрытие рейки (316L, 3 мм).

Индивидуальные решения

Для высокогорья: Система смазки с наддувом;

Для запыленных сред: Автоматическая система очистки зубьев.

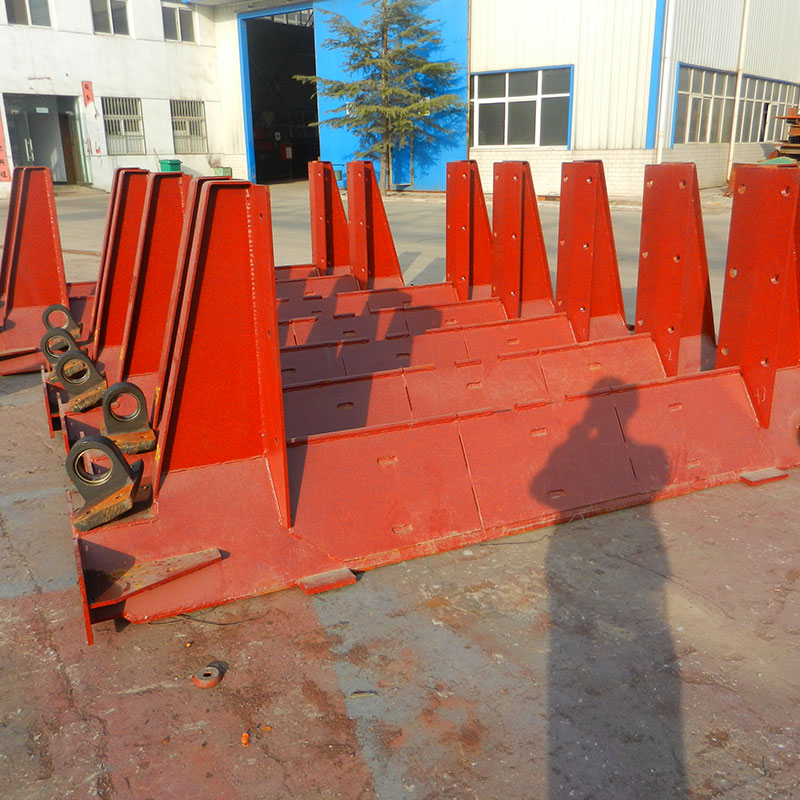

Изображение продукта
