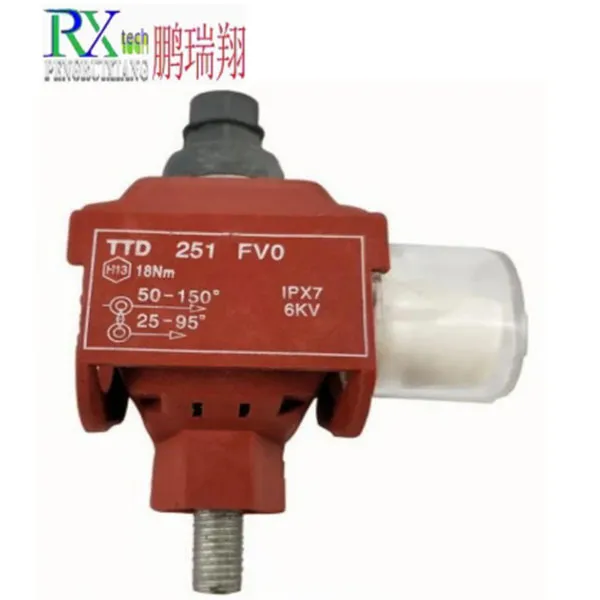

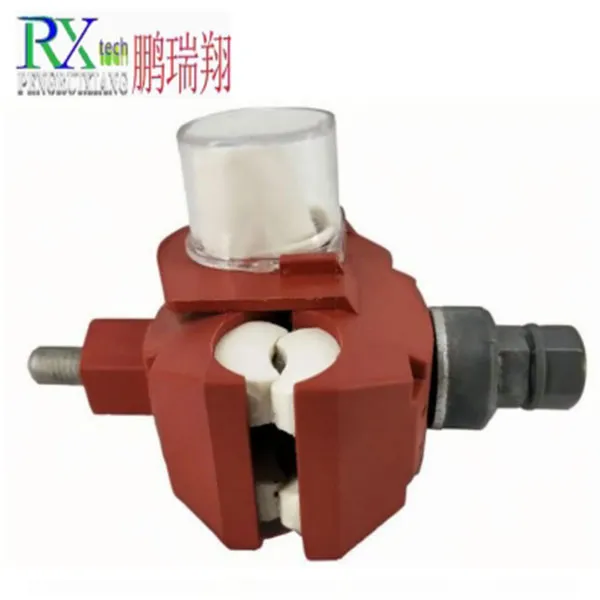

Прокалывающий зажим (также известный как изолированный прокалывающий зажим) — это электроустановочное изделие, используемое для ответвления или соединения кабелей. Его ключевой особенностью является осуществление контакта с проводником посредством прокалывающей конструкции без необходимости снятия изоляции, одновременно обеспечивая герметизацию и защиту от влаги. Ниже приведена основная информация:

Конструкция и принцип действия

Состав: Включает усиленный корпус, прокалывающие контакты (ножи), уплотнительную прокладку, гидрофобную смазку, высокопрочный болт, калиброванную гайку и концевой колпачок для кабеля.

Принцип работы: При затягивании калиброванной гайки ножи прокалывают изоляцию кабеля, обеспечивая контакт с проводником. Уплотнительная прокладка обжимает место прокола, формируя влагозащищенную структуру. При достижении заданного момента затяжки гайка автоматически отламывается, сигнализируя о завершении соединения.

Преимущества

Простота монтажа: Не требует разрезания магистрального кабеля или зачистки изоляции, допускает выполнение работ под напряжением.

Экономическая эффективность: Снижает расход кабеля и затраты на монтаж концевых муфт, обладая более высокой общей рентабельностью по сравнению с традиционными методами.

Защитные характеристики: Влагонепроницаемость, стойкость к коррозии, устойчивость к скручиванию, приспособленность для работы в сложных условиях.

Классификация и спецификации

Уровень напряжения: Подразделяются на типы для напряжений 1 кВ, 10 кВ, 20 кВ и другие.

Диапазон сечений кабеля: Поддерживают соединение проводников сечением от 0.75 до 400 мм², одинакового или разного сечения.

Функциональные модификации: Включают стандартные типы, типы с возможностью проверки напряжения и заземления, а также типы с защитой от грозовых перенапряжений и огнестойкостью.

Широко используются в системах низковольтного силового питания и освещения, воздушных линиях электропередачи и при модернизации распределительных сетей. Соответствуют стандартам, таким как GB/T 2317-2000.
