Промежуточный валок является ключевым компонентом современных высокопроизводительных прокатных станов, особенно шестивалковых, таких как HC, UC и UCM. Его внедрение означает переход в технологии контроля формы листа от «жесткой опоры» к новой фазе «гибкой тонкой настройки».

Расположение и функция

Промежуточный валок расположен между рабочими валками и опорными валками. Его разработка была направлена в первую очередь на устранение определенных ограничений в регулировании формы листа, присущих четырехвалковым станам.

●Основные функции можно резюмировать в двух пунктах:

В качестве «дополнительного регулятора»: он обеспечивает прокатный стан более гибкими возможностями управления (в первую очередь за счет бокового перемещения промежуточного валка и изгиба промежуточного валка), что позволяет более точно регулировать форму зазора. Это облегчает производство высококачественной ленты с превосходной плоскостностью и улучшенным контролем утончения кромок.

В качестве «защитного барьера»: он отделяет рабочие валки от опорных валков, изменяя путь передачи вредных контактных напряжений. Это помогает уменьшить усталостное отслоение опорных валков и продлевает их срок службы.

●Подробное объяснение основных функций

1.Боковое смещение промежуточного валка (осевое перемещение)

Это наиболее важная функция промежуточного валка. Гидравлические приводы приводят промежуточный валок в движение по осевому направлению.

Цель: изменить длину контакта между рабочим валком и промежуточным валком, тем самым выборочно и непрерывно изменяя степень прогиба рабочего валка под действием силы прокатки.

Эффект:

Устраняет «вредные зоны контакта»: при прокатке узких полос в областях на обоих концах рабочего валка, где не происходит контакта с полосой (вредные зоны контакта), может возникать чрезмерное давление, вызывающее дополнительное изгибание и приводящее к чрезмерному истончению краев полосы (уменьшение толщины краев). Боковое смещение промежуточного валка выравнивает его концы с краями полосы, непосредственно поддерживая точки нагрузки рабочего валка и значительно улучшая уменьшение кромок.

Непрерывная регулировка выпуклости: в сочетании со специальными кривыми профиля валков (например, технологией CVC) боковое смещение позволяет непрерывно регулировать выпуклость зазора валков в широком диапазоне.

2.Промежуточное гибочное устройство

Работая по тому же принципу, что и гибочное устройство рабочего валка, гидравлическая сила сгибания прикладывается к горловине промежуточного валка для создания дополнительной кривизны. Это дополнительно регулирует эффект опоры, передаваемый рабочему валку, образуя важный компонент многогранного управления формой листа в замкнутом контуре.

Конструкция, материалы и характеристики

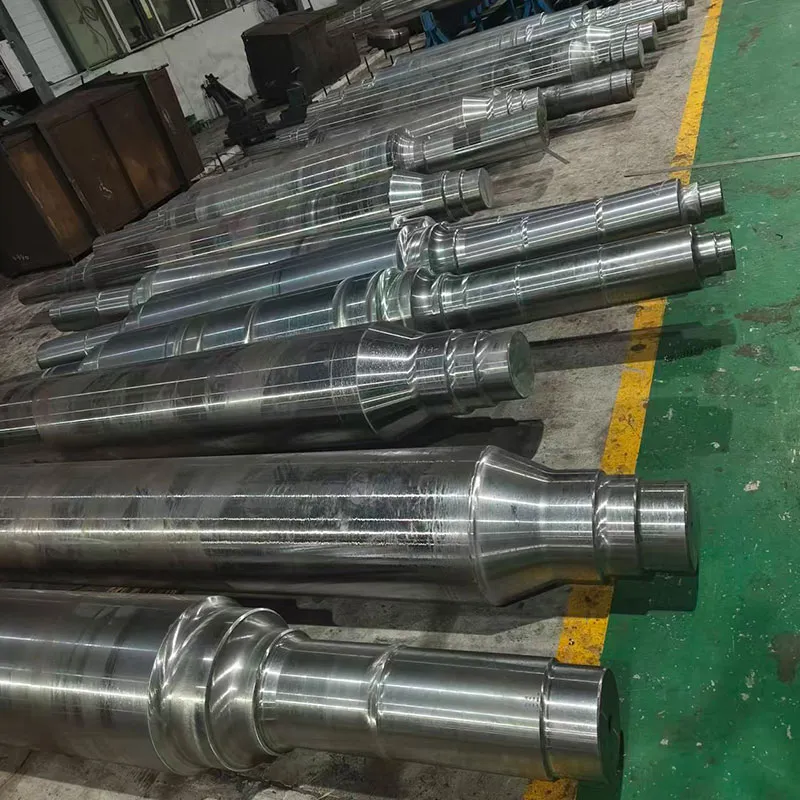

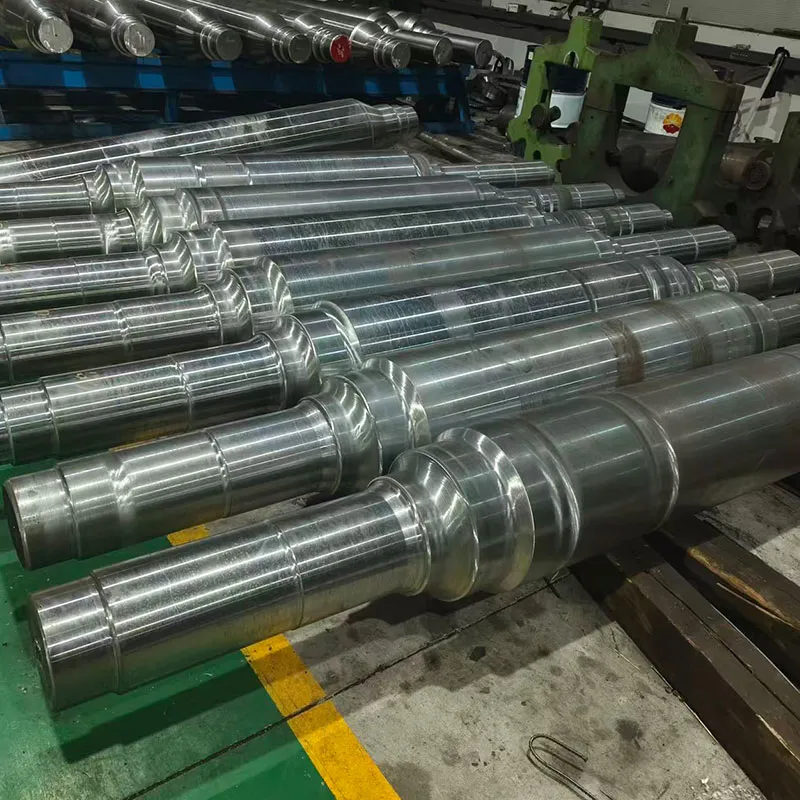

Конструкция: аналогична рабочим и опорным валкам, состоит из корпуса валка, шейки валка и головки валка. Однако его приводной конец обычно включает длинную втулку вала или специальный ползун, чтобы обеспечить значительное осевое боковое смещение.

Размеры: его диаметр находится между диаметрами рабочих и опорных валков, обычно он более прочный, чем рабочие валки, но значительно меньше опорных валков.

Материалы: Должны сочетать в себе достаточную износостойкость и хорошую прочность. Обычно используются высокохромистая кованая сталь или легированная кованая сталь, с твердостью поверхности, как правило, немного ниже, чем у рабочих валков, но выше, чем у опорных валков.

Основные модели применения

Промежуточные валки в основном используются на прокатных станах, требующих исключительной плоскостности и качества кромок:

Станы холодной прокатки: Станы холодной прокатки алюминиевой и стальной ленты особо большой ширины и высокой точности, такие как шестивалковые станы UCM и станы HC.

Станы для производства высококачественной фольги: где контроль плоскостности листов имеет первостепенное значение при прокатке ультратонкой алюминиевой и медной фольги.

Отдельные станы для горячей прокатки: современные станы для горячей прокатки могут иметь шестивалковую конфигурацию в своих конечных станах для улучшения качества плоскостности горячекатаной ленты.

Резюме: Сравнение с рабочими валками и опорными валками

Характеристика Рабочий валок (WR) Промежуточный валок (IMR) Опорный валок (BUR)

Основная функция Прямое формование, определение качества поверхности Точная регулировка формы листа и падения края Обеспечение жесткой опоры, восприятие основных нагрузок

Методы управления Гибка валков, охлаждение, наклон Боковое смещение, гибка валков Как правило, не участвуют непосредственно в динамическом управлении

Диаметр Наименьший (гибкий) Средний Наибольший (жесткий)

Контактный объект: лента, промежуточный валок; рабочий валок, опорный валок; промежуточный валок (или рабочий валок)

Ключевые свойства: чрезвычайно высокая твердость, износостойкость; хорошая вязкость, сопротивление усталости; чрезвычайно высокая прочность, сопротивление отколу

Таким образом, промежуточный валок служит «интеллектуальным центром управления» высокотехнологичных прокатных станов. Благодаря активному боковому смещению и изгибу он превращает традиционное, относительно пассивное регулирование зазора в активный, точно управляемый интеллектуальный процесс. Это незаменимый ключевой компонент для производства металлической ленты с максимальной плоскостностью
