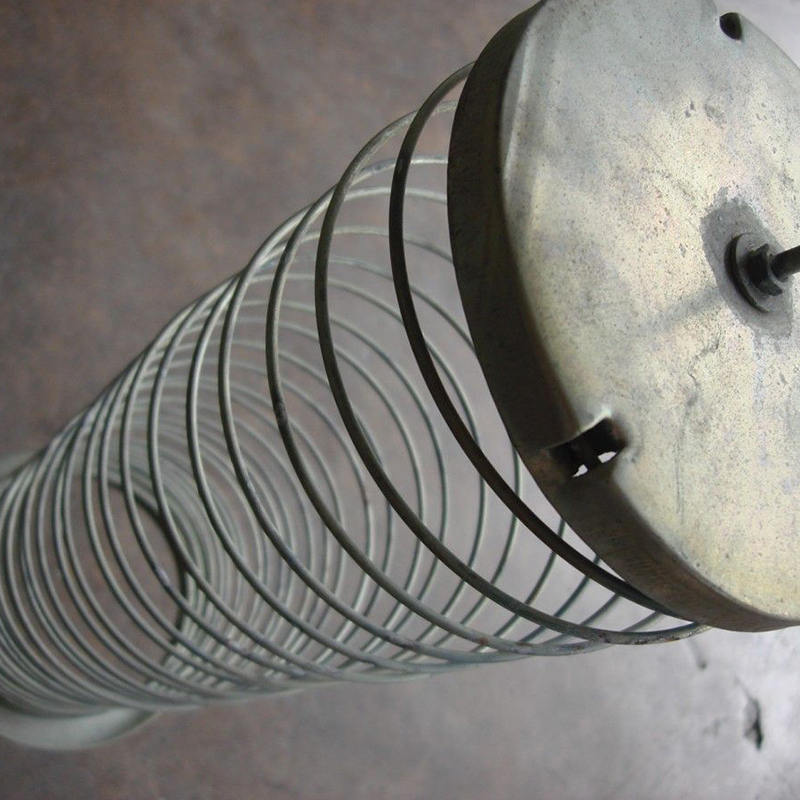

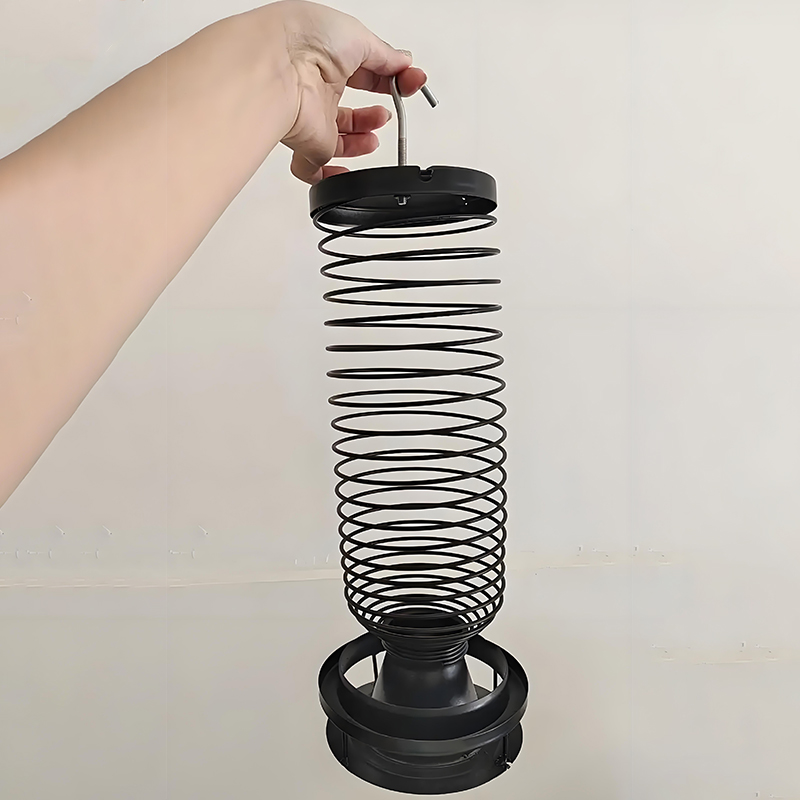

Пружинный каркас - это специальная структура поддержки фильтровального мешка в рукавном фильтре, получившая свое название из-за спиральной формы пружины. Основная структура состоит из спиральной пружинной стальной проволоки (диаметр 3-6 мм) и двух фиксированных частей (верхнее кольцо, нижний опорный диск), без необходимости традиционных продольных стержней и опорных колец, полагаясь на упругую деформацию пружины для поддержки фильтровального мешка, с характеристиками сжатия и складывания, подходит для установки в ограниченном пространстве или необходимости частого демонтажа сцены.

Преимущества материалов и характеристик

Выбор материала:

1.Проволока из нержавеющей стали (304/316): устойчива к кислотам и щелочам, коррозии, подходит для химической промышленности, сжигания отходов и других агрессивных сред, термостойкость до 300-600 ℃.

2.Оцинкованная стальная проволока: поверхность оцинкована для предотвращения ржавчины, более низкая стоимость, подходит для комнатной температуры (≤ 120 ℃), некоррозионная среда пыли (например, цемент, обработка зерна).

3.Проволока из сплава NiCr: высокая термостойкость (температура ≥ 800 ℃), для высокотемпературного удаления пыли дымовых газов (например, плавильная печь, угольные котлы).

Преимущества производительности:

1.Упругая поддержка: пружинная структура может выдерживать разницу давления воздуха во время фильтрации (≤1500 Па), поглощая вибрацию за счет упругой деформации и уменьшая износ фильтровального мешка.

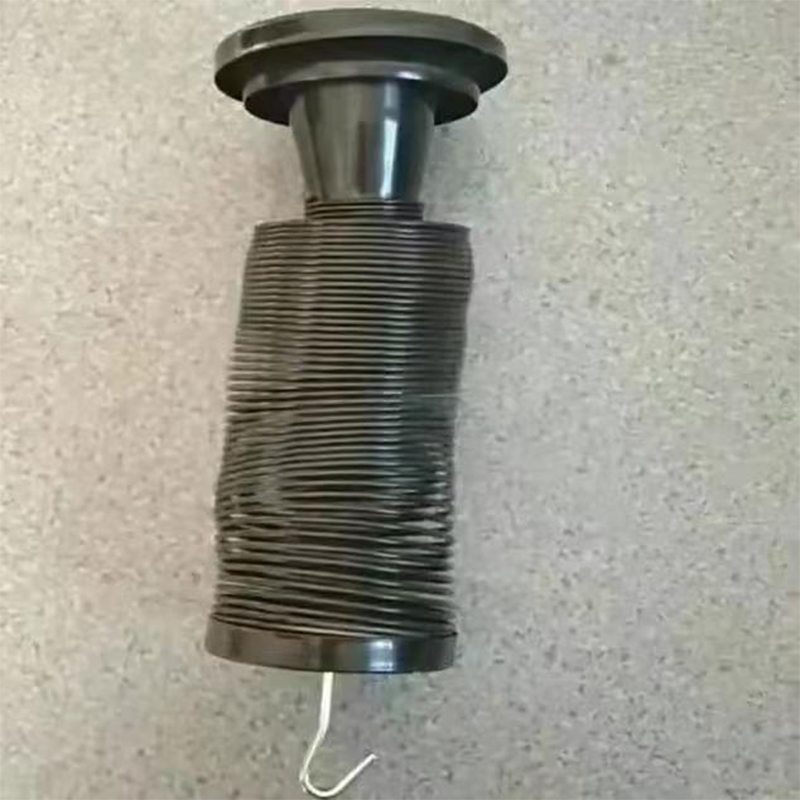

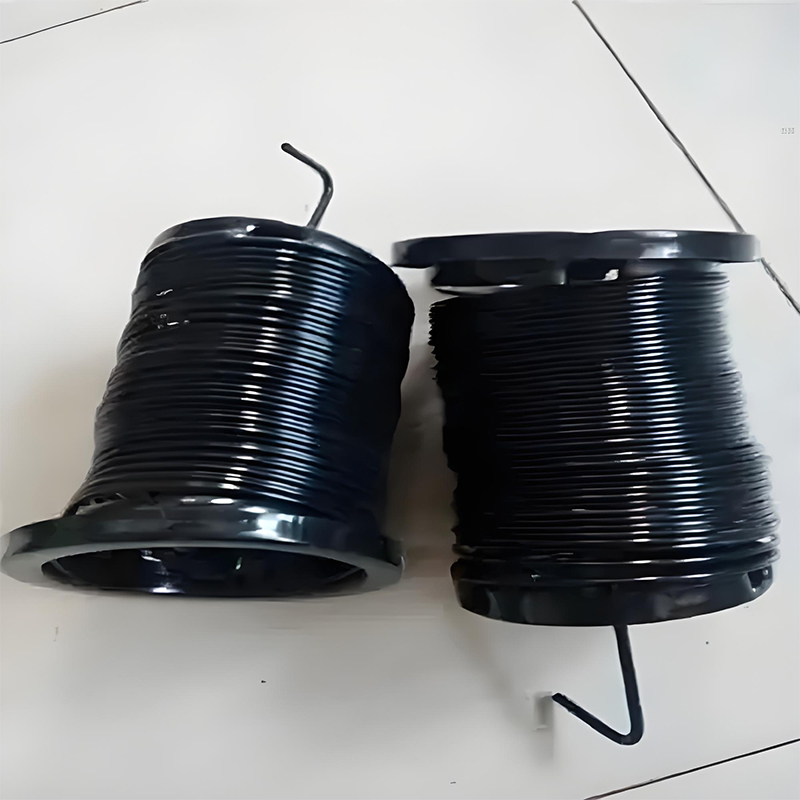

2.Удобная установка: Он может быть сжат и сложен в фильтровальный мешок, а затем открыт с помощью эластичного восстановления, без разборки основного корпуса пылесборника, подходит для сценария узкого пространства обслуживания (например, небольшой пылесборник или внутреннее оборудование).

3.Облегченная конструкция: по сравнению с традиционным каркасом из углеродистой стали, вес снижен на 50%-70%, что уменьшает общую нагрузку на пылесборник, особенно подходит для крупногабаритного оборудования с большим количеством фильтрующих мешков.

Применимые условия работы и сцены

Требования:

подходит для удаления пыли низкой и средней интенсивности при скорости воздуха ≤1,2 м/мин и концентрации пыли ≤300 г/м³, не подходит для высокой скорости воздуха (>2 м/мин) или сильного ударного воздушного потока (легко может привести к деформации пружины).

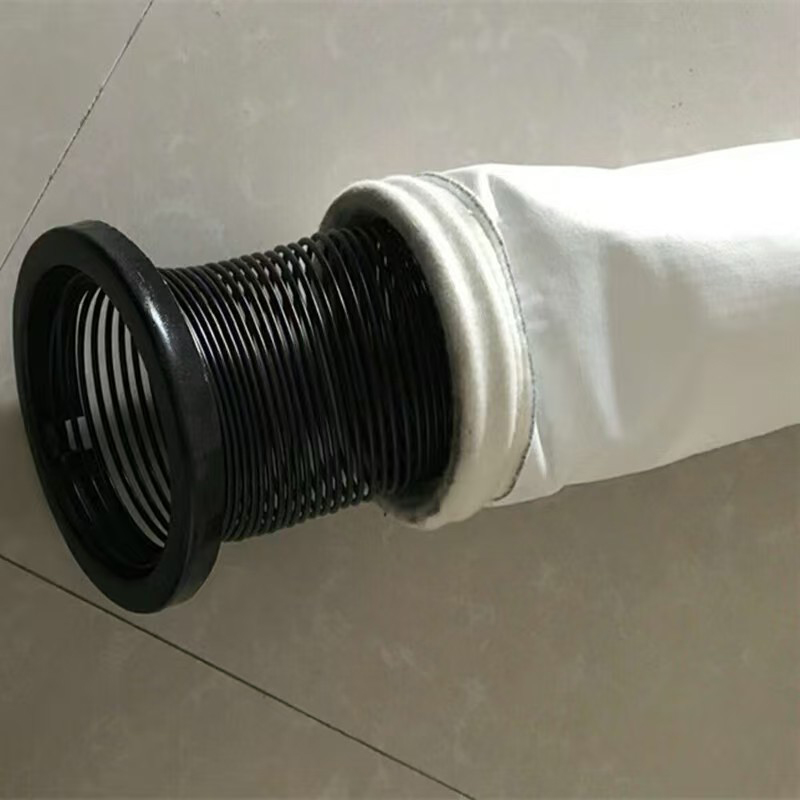

Более высокие требования к материалу фильтровального мешка, необходимо использовать высокопрочный фильтрующий материал (например, PPS, арамид), чтобы избежать трения пружины, приводящего к повреждению фильтровального мешка.

Типичные применения:

Мобильный пылесборник: например, пылесборник, установленный на транспортном средстве, мобильный картриджный пылесборник в мастерской, пружинный каркас может перемещаться вместе с оборудованием, не будучи легко поврежденным.

Небольшой пылесборник: лаборатория, цех пищевой промышленности, одиночный пылесборник, из-за небольшого размера, пространство для установки ограничено, пружинный каркас легче адаптируется.

Частые сценарии обслуживания: необходимость регулярной замены фильтровальных рукавов (например, для удаления пыли из котла биомассы), пружинный каркас быстро демонтируется и устанавливается, что позволяет сократить время обслуживания.

Конструкция и техническое обслуживание

Параметры пружины:

Диаметр пружины должен соответствовать внутреннему диаметру фильтровального мешка (погрешность ≤ ± 1 мм), а шаг винта обычно составляет 20-30 мм для обеспечения равномерной прочности опоры.

Диаметр стальной проволоки должен быть выбран в зависимости от длины фильтровального мешка: при длине фильтровального мешка ≤ 3 м диаметр стальной проволоки должен быть 3-4 мм; при длине > 3 м диаметр стальной проволоки должен быть 4-6 мм, чтобы избежать деформации из-за провисания под действием силы тяжести.

Обработка поверхности:

оцинкованная стальная проволока должна обеспечить толщину слоя цинка ≥ 8 мкм, поверхность проволоки из нержавеющей стали должна быть отполирована для устранения заусенцев (высота заусенцев ≤ 0,1 мм), чтобы предотвратить царапание фильтровального мешка.

Примечание по обслуживанию:

Запрещается принудительное чрезмерное сжатие пружины (сжатие ≤ 30% от первоначальной длины), чтобы не превысить предел упругости, приводящий к необратимой деформации.

Проверяйте пружину каждые полгода на предмет коррозии, поломки или снижения упругости (например, естественное укорачивание длины >5%) и своевременно заменяйте ее, чтобы избежать выхода из строя опоры фильтровального мешка.

Пружинный каркас может заменить традиционный каркас в определенных сценариях благодаря своему небольшому весу и простоте установки, но его следует тщательно выбирать в зависимости от прочности в рабочих условиях.
