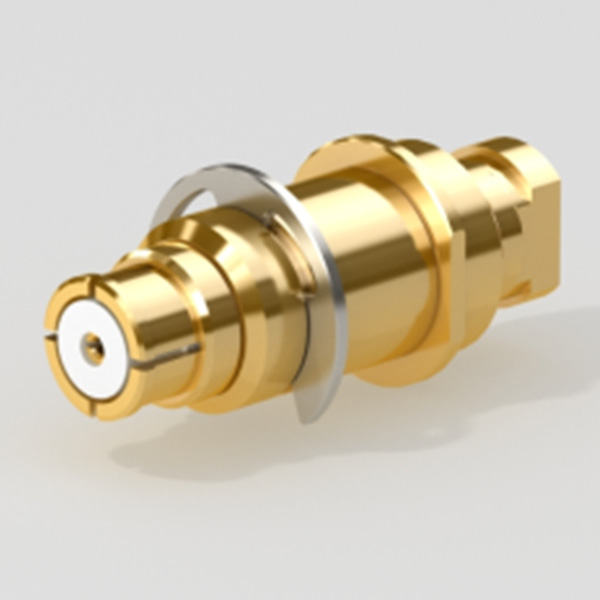

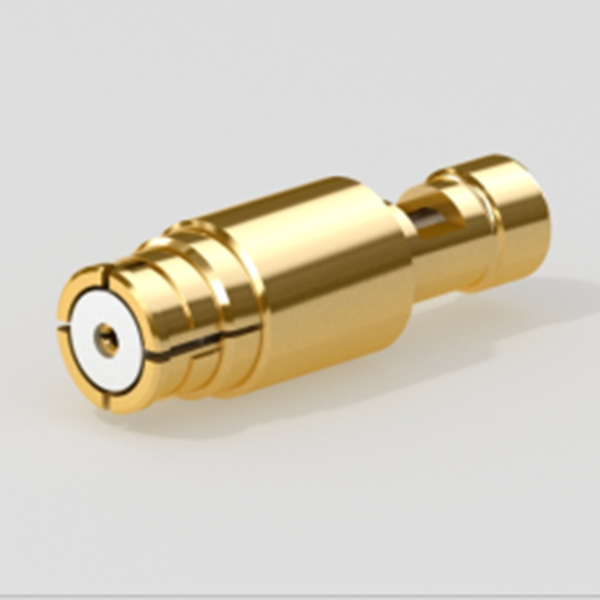

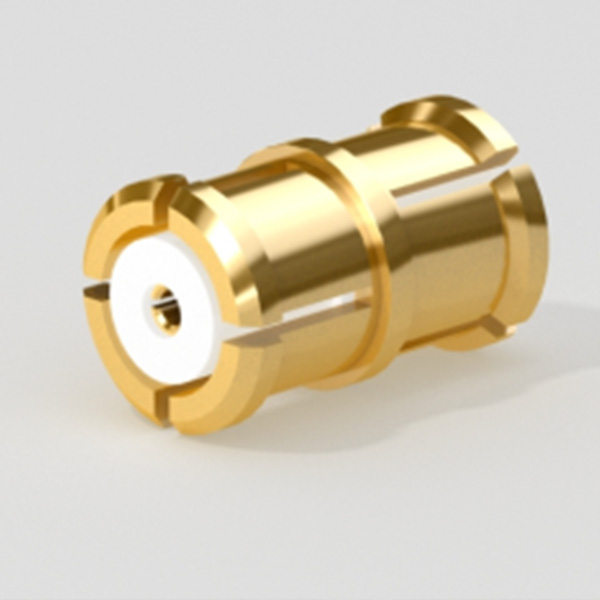

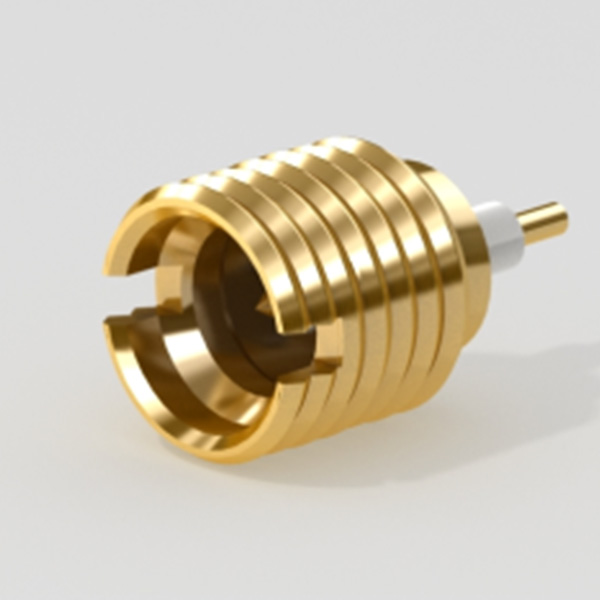

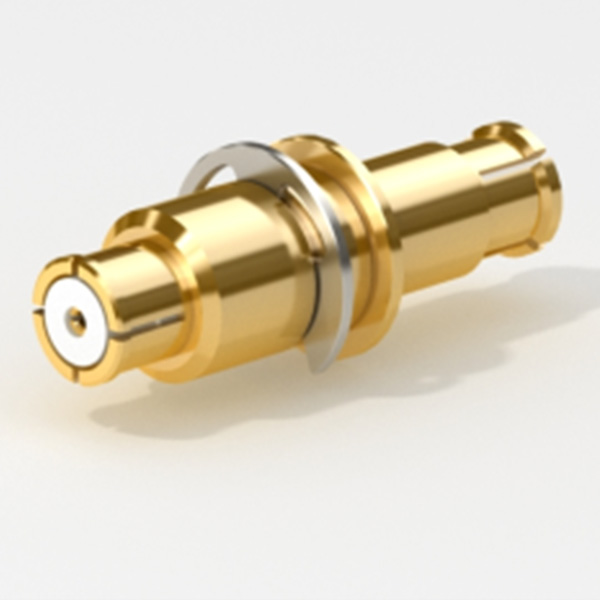

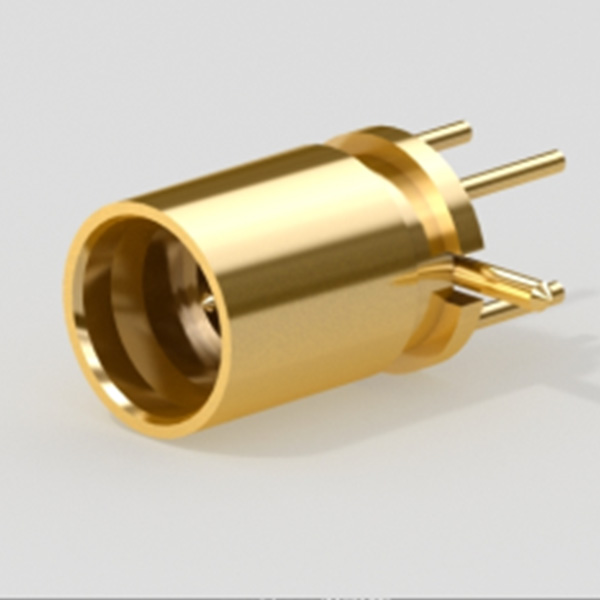

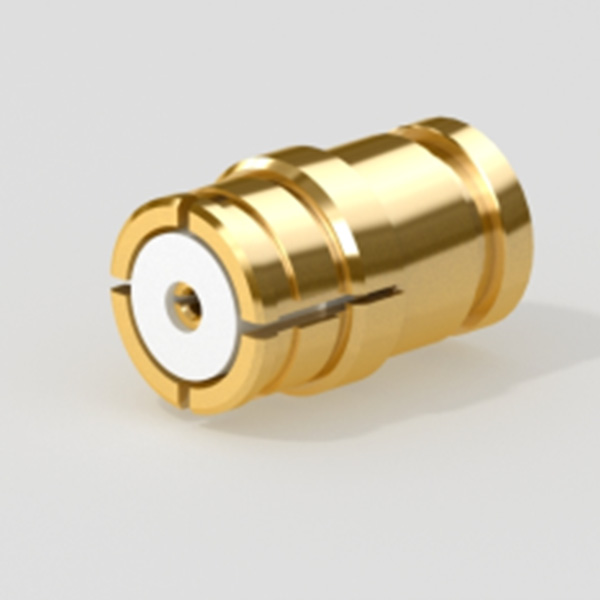

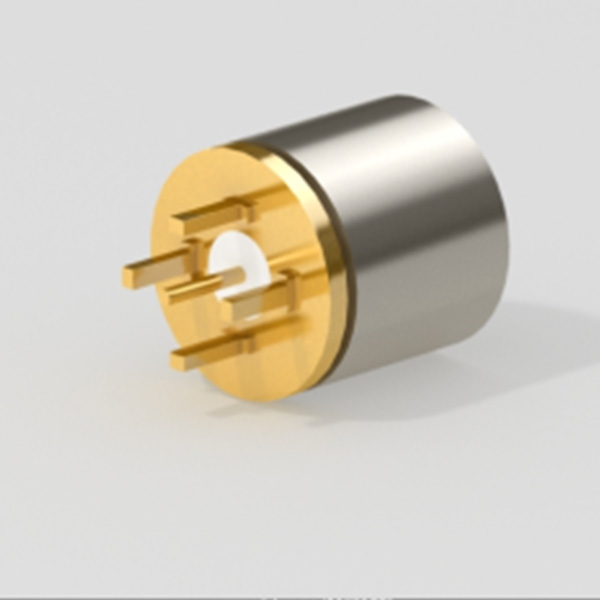

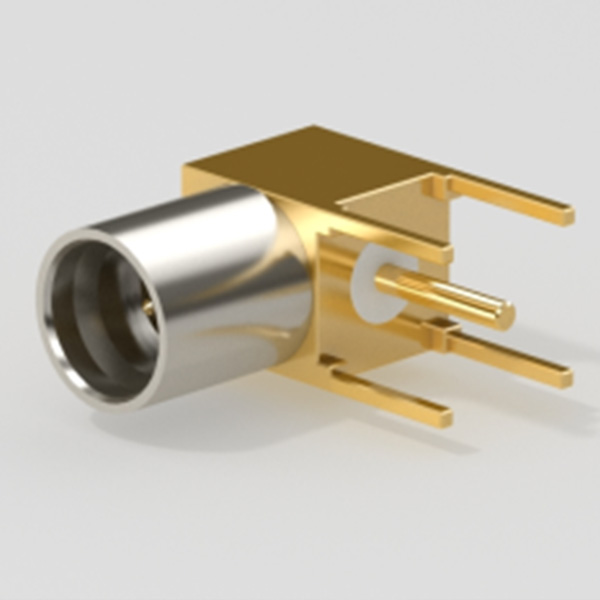

Радиочастотные разъемы SMP

Параметры продукта

Индивидуализация:

Доступный
Сертификация:

RoHS
Место происхождения:

Шэньси, Китай

Подробнее Связаться с магазином

ООО Шэньси Хуаюань Электроникс

Город Сяньян, провинция Шэньси циньду Район Авеню синхо Китайская электрическая мощность Запад чжигу Фаза III Здание K6

Описание продукта

Информация о компании

Основная информация

Сопротивление изоляции

5000MΩ

Осевое смещение

0,+0.25mm

Радиальное смещение

±0.25mm

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

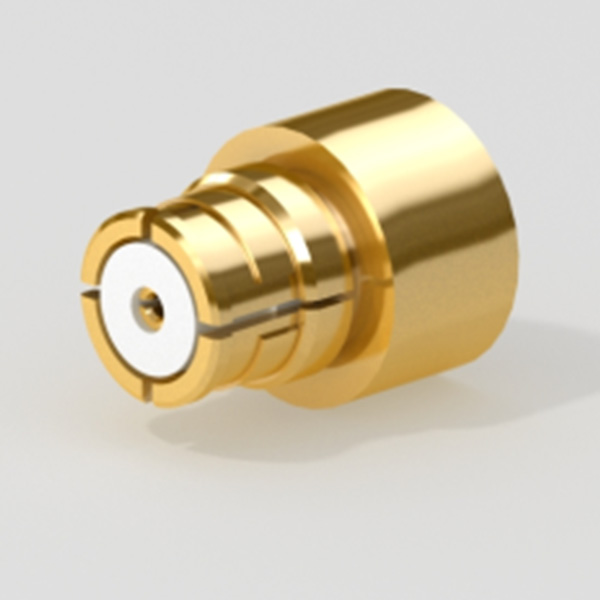

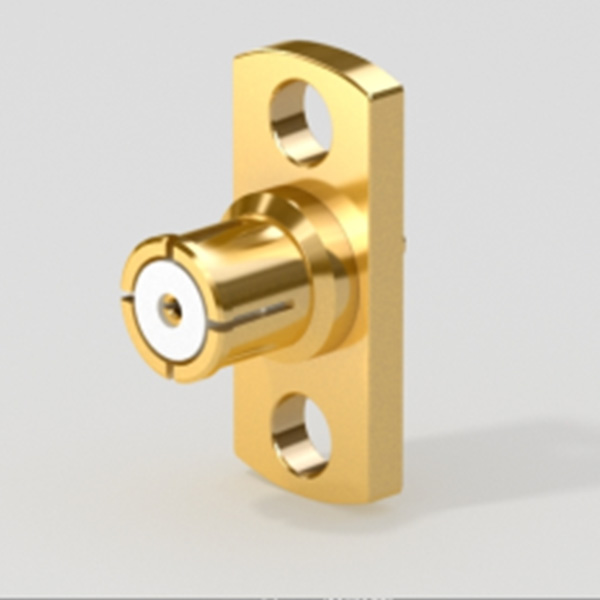

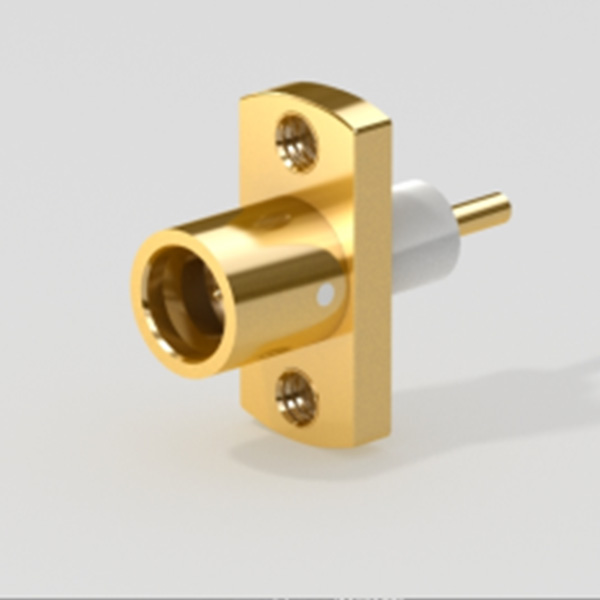

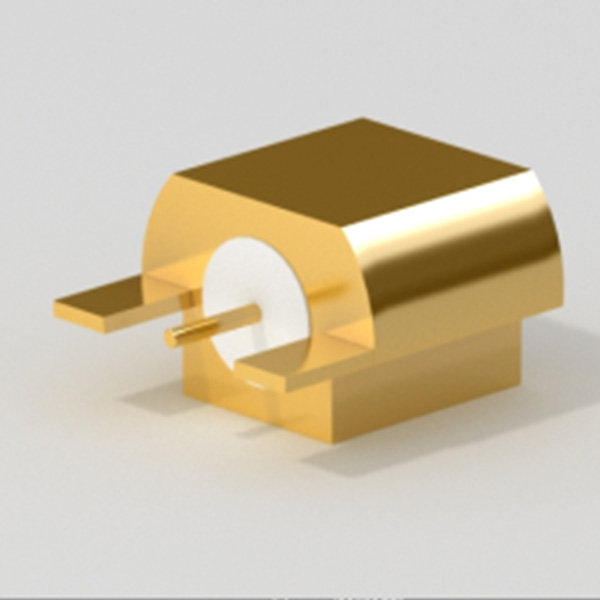

Подробнее о продукте

SMP — это сверхмалый радиочастотный разъем для слепого соединения, обладающий высокой частотой использования, быстрым соединением, высокой устойчивостью к вибрации и допускающий определенное несоответствие в осевом и радиальном направлениях. Он особенно подходит для высокоплотного слепого соединения между печатными платами, шасси и шкафами. В последние годы он все шире используется в фазированных антенных решетках, авиации, космонавтике и гражданской связи.

Серия сверхмалых вставных соединителей SMP обеспечивает хорошее решение для модульных плотных монтажных приложений. При выборе соответствующих соединителей серии SMP и методов монтажа минимальное расстояние между центрами соединителей может достигать 4,8 мм.

Глухие штекерные разъемы серии SMP могут использоваться на частоте до 40 ГГц. В зависимости от различных размеров штекерного интерфейса могут быть предусмотрены три устройства с различным креплением соединения.：

Полностью защелкивающийся разъем Тип интерфейса , максимальная сила удержания соединения, лучшая устойчивость к вибрации и ударам. Обычно используется для кабельных соединений;

Лимитированный полузахватывающий разъем (также полузахватывающий разъем), сохранение соединения стоит на втором месте. Обычно используется для сборки печатных плат или слепого соединения;

Световое отверстие с тормозным интерфейсом, сила удержания соединения минимальна. Оба соединения имеют одинаковую результирующую силу и усилие разделения, допускают осевое и радиальное смещение и часто используются для слепых соединений. Среди них — конструкция с тормозом, облегчающая точное соединение.

Основные технические характеристики		Ключевые показатели
Характеристическое сопротивление		50Ω	Диэлектрик,выдерживающий напряжение		500V
Частотный диапазон	С мягким кабелем	0~12.4GHz	Сопротивление изоляции		5000MΩ
	С полустальными и полугибкими тросами	0~40GHz	долголетие	Световое отверстие	1000Cycles
Коэффициент стоячей волны напряжения	С мягким кабелем	≤1.15+0.02F		Лимитированный Полузахватывающий разъем	500Cycles
	С полустальными и полугибкими тросами	≤1.1+0.02F		Полностью защелкивающийся разъем	100Cycles
Радиальное смещение		±0.25mm	Осевое смещение		0,+0.25mm

	Световое отверстие	Лимитированный Полузахватывающий разъем	Полностью защелкивающийся разъем
усилие сочленения	9N	45N	68N
Сила разделения	2.2N	9N	22N

Контактный интерфейс разъемной системы

Symbol	Min(mm)	Max(mm)	Note
A		3.43
B	3.35		Подключите к кабельному разъему
B	2.84		Не подключен к кабельному разъему
C	0.46	0.64
D		0	Среднее удлинение
E	0	0.2	Центральный контактный отступ

Контактный интерфейс разъемной системы (Полностью защелкивающийся разъем или Лимитированный Полузахватывающий разъем)
Symbol	Min(mm)	Max(mm)	Note
A	3.13	3.23
B	2.74	2.84
C	2.19	2.29
D	1.98	2.08
E	1.39	1.45
F	1.14	1.4
G	0.35	0.41
H	2.9	3	Полностью защелкивающийся разъем
H	3	3.1	Полузахватывающий разъем
J	3.53	3.69
K	0.84	0.94
M	0.08
α	30		справочный
Y	30		справочный
β	40	50

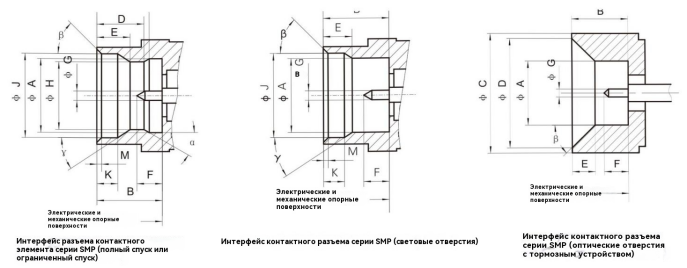

Интерфейс штыревого контактного разъема (светлое отверстие)

Symbol	Min(mm)	Max(mm)	Note
A	3.13	3.23
B	2.74	2.84
E	1.39	1.45
F	1.14	1.4
G	0.35	0.41
J	3.53	3.69
K	0.85	0.94
M	0.08
8	30		справочный
β	40	50

Серия SMP Штыревой контактный соединительный интерфейс (тормоз с оптическим отверстием)
Symbol	Min(mm)	Max(mm)	Note
A	3.13	3.23
B	2.74	2.84
C	5.84	6.1
D	5.33	5.59
E	1.09	1.19
F	1.14	1.4
G	0.35	0.41
β	45		справочный

Введение в продукцию серии SMP

Наименование мужского разъема SMP: Наша компания имеет различные наименования в соответствии с интерфейсом, в соответствии с интерфейсом，добавьте «F.» (Полностью защелкивающийся разъем), «C.» (с тормозом) и «S.» («Световое отверстие») , а если ничего не добавлено, то это лимитированный полузахватывающий разъем.Если взять в качестве примера SMP-JFD,Полностью защелкивающийся разъем SMP-F.JFD，лимитированный полузахватывающий разъемSMP-.JFD，световое отверстие SMP-S. JFD,с тормозом SMP-C. JFD

Разъем головы Инь разделен на два интерфейса для подключения кабеля и не подключать кабель, при подключении кабеля или имеют антивибрационные, противоударные требования, необходимо увеличить кольцо стабилизации в голове Инь, для того, чтобы уменьшить электромагнитную утечку продукта, может увеличить экранирующее кольцо.
