Радиочастотные разъемы SSMB

Параметры продукта

Индивидуализация:

Доступный
Сертификация:

RoHS
Место происхождения:

Шэньси, Китай

Подробнее Связаться с магазином

ООО Шэньси Хуаюань Электроникс

Город Сяньян, провинция Шэньси циньду Район Авеню синхо Китайская электрическая мощность Запад чжигу Фаза III Здание K6

Описание продукта

Информация о компании

Основная информация

Диапазон температур

-55 ~ +155℃

Сопротивление изоляции

≥1000MΩ

Характеристическое сопротивление

50Ω

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Подробнее о продукте

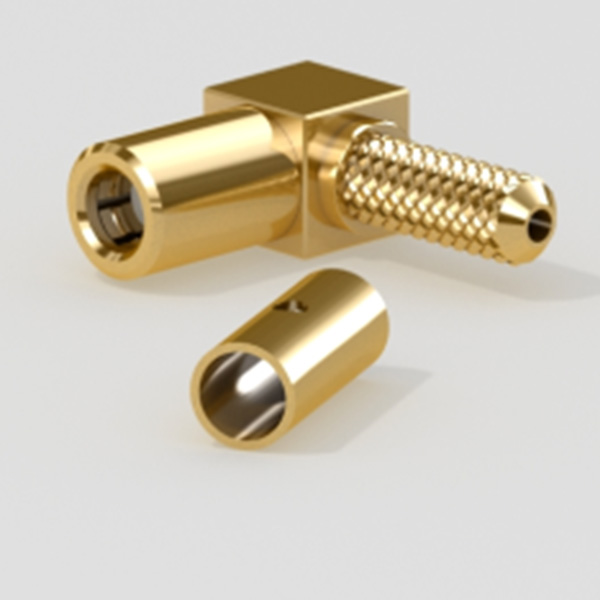

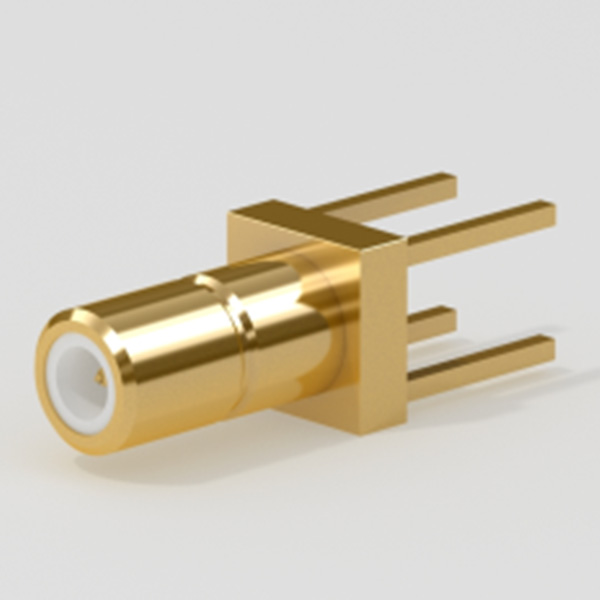

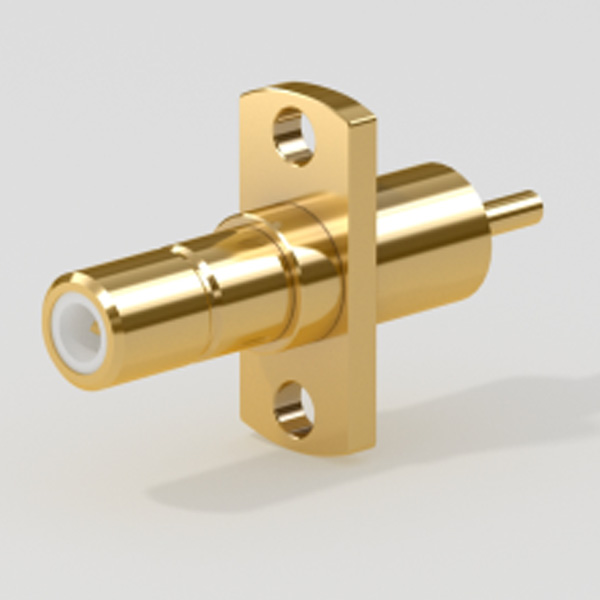

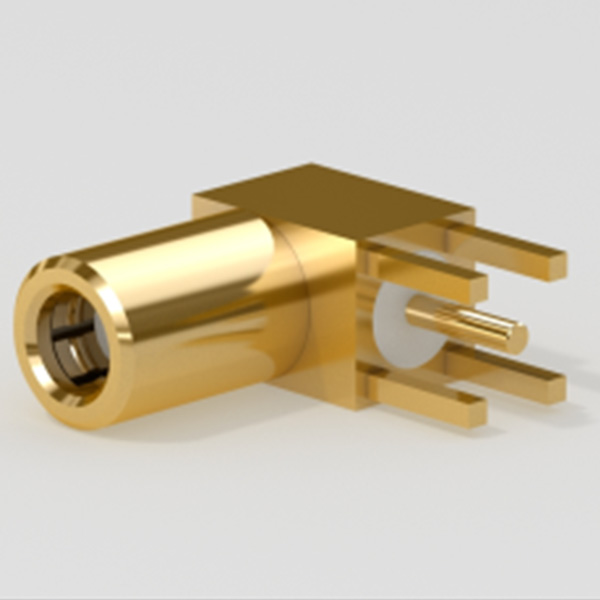

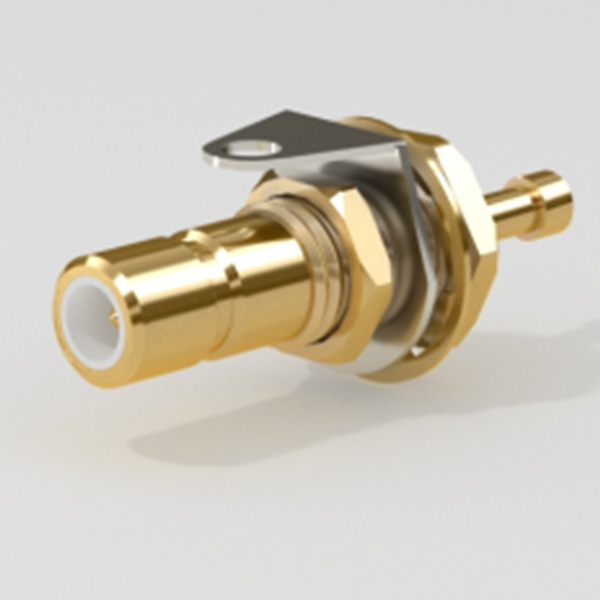

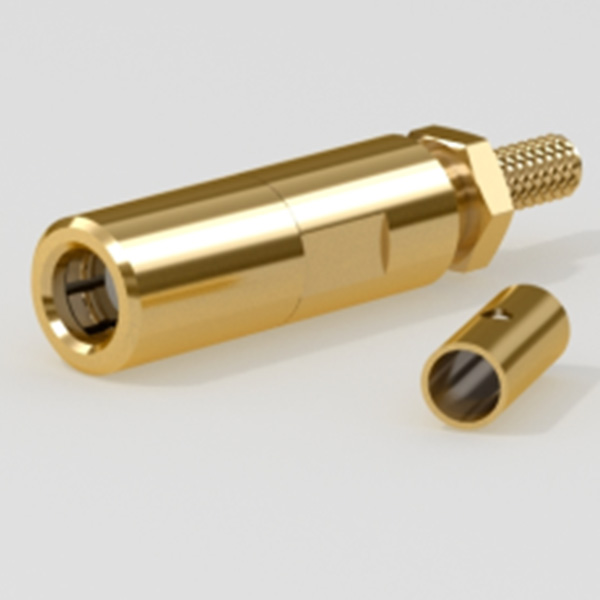

Эта серия продуктов представляет собой миниатюрный вставной коаксиальный разъем RF, разработанный и произведенный в соответствии с IEC169-19. Он имеет такие характеристики, как небольшой размер, легкий вес, простота использования, хорошая устойчивость к вибрации и т. д. Он может быть взаимозаменяем с аналогичными продуктами по всему миру и подходит для соединения коаксиальных систем RF в миниатюрном радиооборудовании и приборах.

Основные технические характеристики Ключевые показатели
Диапазон температур		-55 ~ +155℃	Сопротивление изоляции		≥1000MΩ
Характеристическое сопротивление		50Ω	Диэлектрик,выдерживающий напряжение		500V
Коэффициент стоячей волны напряжения	Прямой	≤1.22 (0~1GHz) ≤1.35 (0~3GHz)	Контактное сопротивление	Центральный проводник	≤0.005Ω
				Внешний проводник	≤0.0025Ω
	Сгибать	≤1.50 (0~1GHz) ≤1.63 (0~3GHz)	Частотный диапазон
			долголетие		500 Cycles

Размер посадки головы

	PLUG(mm)
Symbol	минимальное значение	максимальное значение
a	φ 4.50	—
b	φ 2.74	—
d	—	1.35
e	2.74	—
f	—	2.26
g	0.53	—
h	0.53	0.89

	JACK(mm)
Symbol	минимальное значение	максимальное значение
A	—	φ 2.69
B	φ 1.37	—
C	φ 0.35	φ 0.38
D	φ 2.10	φ 2.14
E	2.30	—
F	—	2.77
G	—	2.44
H	0.00	0.13
J	—	0.56

Тип деятельности:
Производитель / завод
Основная продукция::
ВЧ коаксиальные разъемы и узлы, низкочастотные микропрямоугольные изделия, микроволновые устройства, изделия с герметичными стеклокерамическими элементами, а также изготовленные на заказ высокотемпературные и высоконапорные разъемы и т. д.
