I. Описание продукта

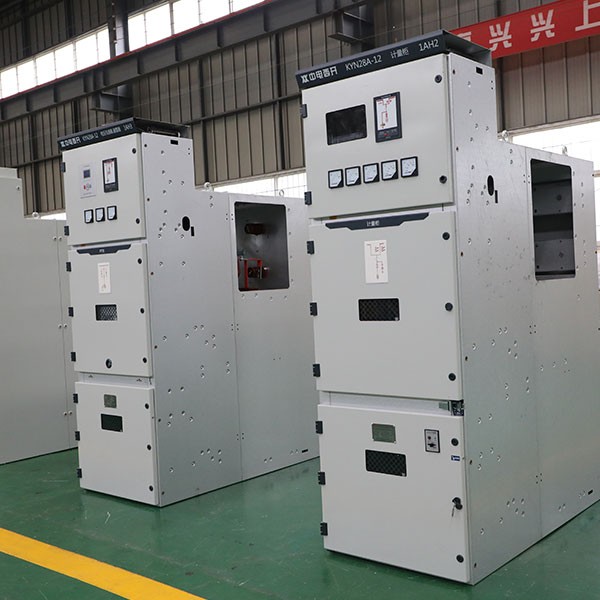

– Распределительное устройство среднего напряжения KYN28-12 – Номинальная частота переменного тока 50Гц/60Гц, максимальное рабочее напряжение до 12КВ, максимальный рабочий ток до 4000А.

– В основном используется на подстанциях, электростанциях, энергосистемах, промышленных и горнодобывающих предприятиях подстанций для приема, распределения электроэнергии, а также для частого запуска высоковольтных двигателей и так далее.

– Соответствует многим международным стандартам: IEC60298, IEC6094, GB3906, DL404, DIN.VDE670 и так далее.

II.Параметры продукта

Примечание: мощность короткого замыкания трансформатора тока должна рассматриваться отдельно; при принудительном воздушном охлаждении номинальный ток может достигать 4000 А.

III.Условия использования

– Высота над уровнем моря не должна превышать 1000 м.

– Температура окружающего воздуха должна быть не выше +40 градусов и не ниже -10 градусов.

– Относительная влажность: среднесуточное значение не более 95%, среднемесячное значение не более 90%;

– Давление насыщенного пара: среднесуточное значение не более 2,2 кПа, среднемесячное значение не более 1,8 кПа.

– Наклон вертикальной поверхности не превышает 5°, а весь комплект шкафов относительно ровный в соответствии со стандартами (GBJ232-2).

– Требования при отсутствии сильной вибрации и ударов, электрические компоненты не будут подвергаться коррозии, нет проводящих пыль мест

IV. Информация для заказа

Заказчик должен предоставить следующую информацию.

 – Схема главной цепи, схема системы первичной цепи и режим управления вспомогательной цепью

 – План расположения оборудования, план расположения распределительного помещения

 – Марка и модель основных электрических компонентов оборудования

 – Входящие и выходящие провода, если необходимо мостовое соединение между оборудованием, следует предоставить такие данные, как расстояние между шкафами и высота от земли.

 – Другие специальные требования могут быть согласованы с нашей компанией
