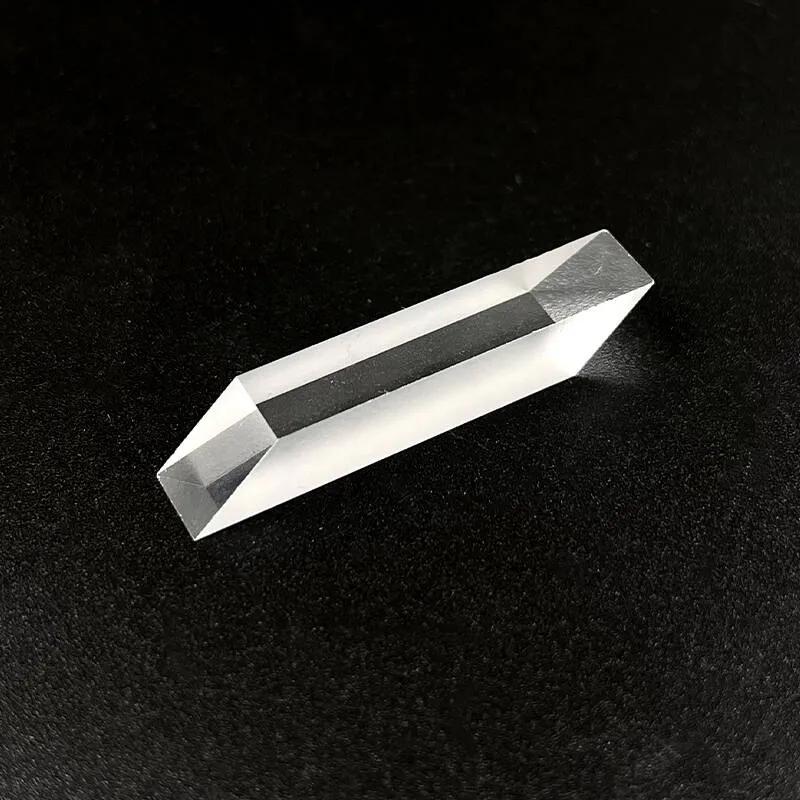

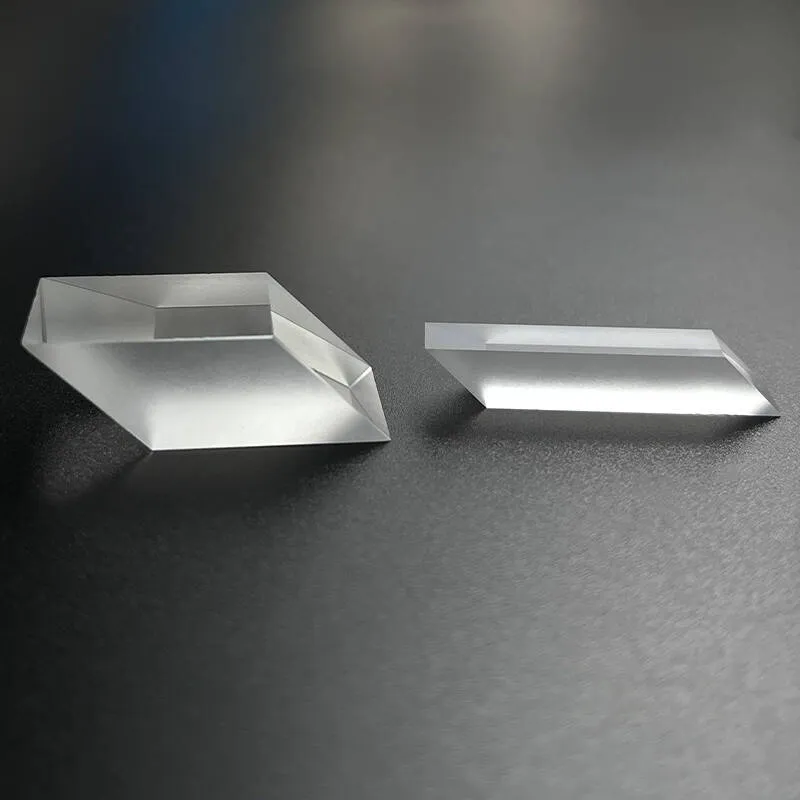

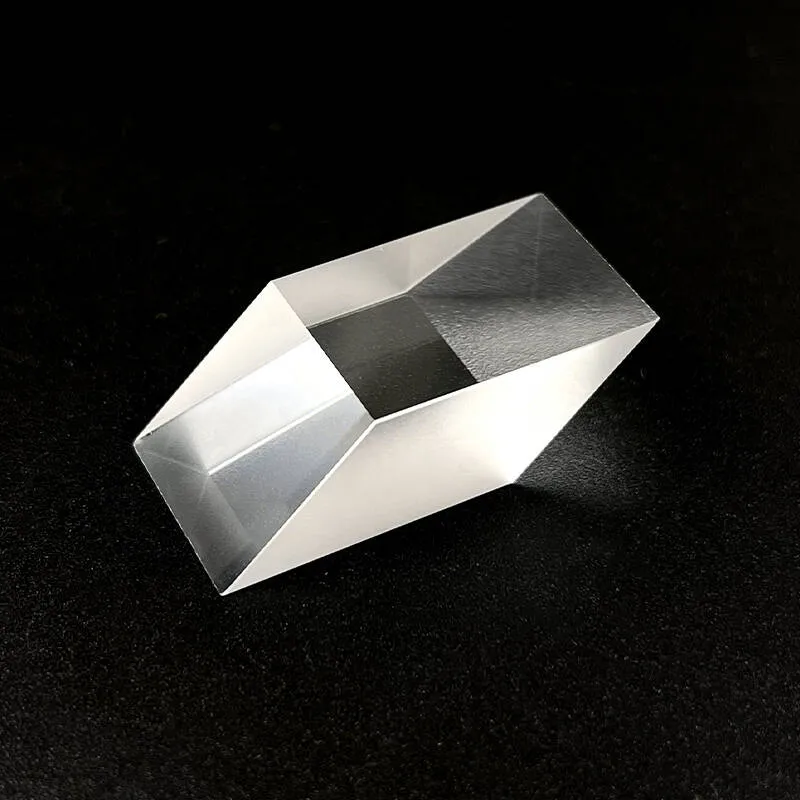

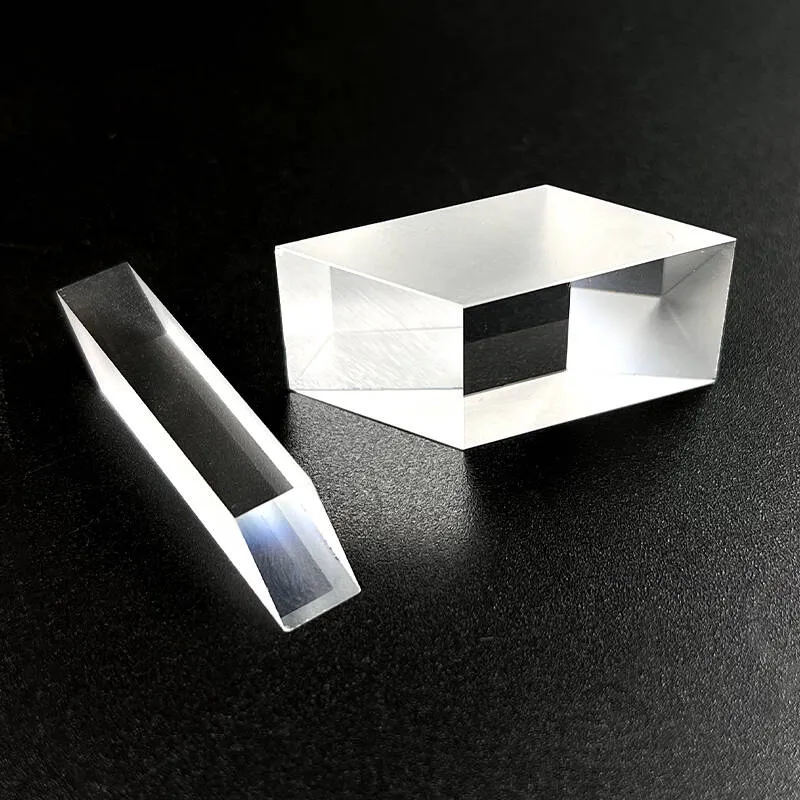

Ромбическая призма

Ромбическая призма (Ромбовидная призма) выполняет ключевую функцию по обеспечению бокового смещения светового пучка без изменения направления его распространения и без инверсии изображения, являясь идеальным элементом для коррекции оптического пути в условиях ограниченного пространства. Изготавливается из оптического стекла H-K9L/JGS1 или плавленого кварца с допусками по размерам +0/-0,1 мм, угловой точностью <30 угловых секунд, формой поверхности на уровне λ/4 при 633 нм, при этом доля полезной световой апертуры превышает 90%. Благодаря прецизионной конструкции, расстояние бокового смещения находится в фиксированной пропорции к длине призмы, что позволяет точно контролировать величину смещения оптического пути без заметных потерь при передаче света. Изделие подвергается защитной фазовке (0,2-0,5 мм под углом 45°), обладает высокой механической прочностью и простотой монтажа. Широко применяется для корректировки лазерных пучков, оптимизации светового пути в микроскопах, интеграции в промышленное контрольно-измерительное оборудование, особенно в условиях ограниченного пространства, например, в медицинских устройствах для получения изображений и коммуникационных модулях. Она обеспечивает гибкую регулировку положения светового пути, сохраняя при этом стабильность качества изображения, и повышает гибкость проектирования оптических систем.
