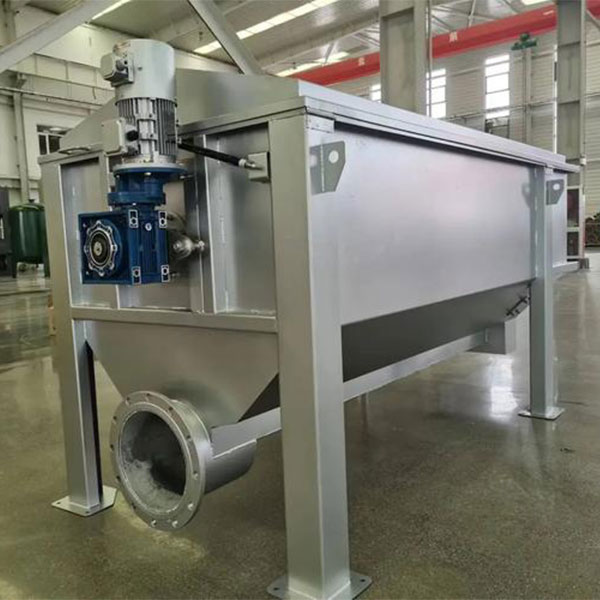

Принцип работы микрофильтра с внутренней подачей

Сточные воды (или другая сырая вода) подаются насосом через впускную трубу (желоб) во внутренний распределительный канал вращающегося барабанного сита. Под действием силы тяжести они переливаются через фильтрующую поверхность барабанного сита. Более крупные твердые частицы или волокна задерживаются внутри вращающегося барабана. Под действием внутренних спиральных пластин эти накопленные материалы транспортируются к разгрузочному концу барабана и попадают в разгрузочный желоб. Барабан оснащен трубами обратной промывки, способными работать в непрерывном или прерывистом режиме, для удаления примесей, прилипших к поверхности барабана, что предотвращает засорение сита. Барабанный фильтр приводится в движение редуктором и цепной передачей, а скорость вращения регулируется с помощью частотно-регулируемого привода. Поверхность фильтрации барабана может быть выполнена в виде перфорированных пластин, металлической сетки или клиновых сит в соответствии с различными эксплуатационными требованиями.

1. Фильтрация

Сточные воды самотеком поступают в фильтрующий резервуар, в котором установлен водораспределительный водослив. Он направляет поток с одного конца цилиндра в резервуар, откуда он радиально проходит через удлиненные прорези на внешней поверхности цилиндра к многоугольным камерам фильтрующих дисков. Каждая фильтрующая камера оснащена соответствующей фильтрующей пластиной. Поры в этих фильтрующих пластинах имеют размеры в микрометрах; когда вода проходит через пластины, процесс фильтрации завершается. Сточные воды, поступающие самотеком, сбрасываются из фильтрующего резервуара через выходной водослив. Весь процесс работает автоматически и непрерывно.

2. Очистка

В процессе фильтрации, по мере непрерывного накопления твердых взвешенных веществ, часть осадка прилипает к внутренней поверхности фильтрующей ткани, постепенно образуя слой осадка.

По мере накопления осадка на фильтрующей ткани сопротивление фильтрации увеличивается, что приводит к постепенному повышению уровня воды в зоне входа фильтрационного резервуара. Датчик уровня непрерывно контролирует изменения уровня жидкости в зоне входа. Когда уровень в этой зоне достигает заданного значения очистки (т. е. высокого уровня воды), включается погружной многоступенчатый центробежный насос. Он засасывает отфильтрованные сточные воды в насос, которые затем распыляются через форсунки на фильтрующие пластины. Одновременно с этим запускается главный привод, который вращает фильтрующий диск для комплексной очистки всех установленных на нем фильтрующих пластин.

3. Слив осадка

Во время очистки фильтрующих пластин мутная вода поступает в канал для слива шлама внутри барабана и автоматически удаляется из микрофильтра.
