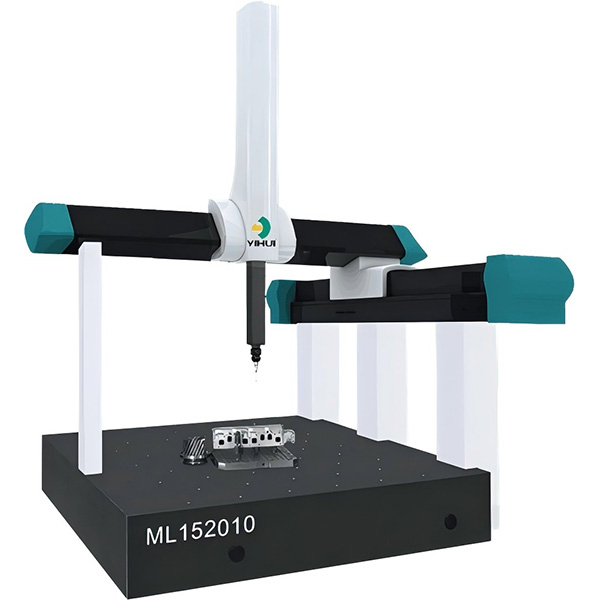

Ручная трехкоординатная измерительная машина

Параметры продукта

Настройка:

Доступно
Послепродажное обслуживание:

Онлайн
Состояние здоровья:

Новое

Пoдpoбнee Связаться с магазином

ООО Дунгуань Ихуэй Оптоэлектроники Технология

№ 7, Западная 1-я улица, Южная дорога Синфа, Шестая промышленная зона, Ушаилью, город Чанъань, город Дунгуань

Описание продукта

Информация о компании

Основная информация

Сертификаты

ISO9001

Гарантия

12 месяцев

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

I Резюме

Машина

Координатно-измерительная машина серии YIHUI объединяет одноточечное зондирование и аналоговое сканирование в одной высокопроизводительной измерительной машине, также может быть оснащена контактной и бесконтактной системой зонда. Основанная на новом поколении контроллера, объединяет и оптимизирует системы компенсации температуры и точности и передовые алгоритмы для поддержки высокоскоростных, высокоточных аналоговых измерений с открытым и закрытым контуром.

Характеристика конструкции

- Гранитный фиксированный рабочий стол, все три оси изготовлены из высококачественного гранита, хорошие температурные характеристики, имеют одинаковый коэффициент теплового расширения.

- Гранитный рабочий стол со встроенной направляющей «ласточкин хвост» по оси X, устраняет тангаж и рыскание, также обеспечивает превосходную устойчивость движения.

- Воздушный баланс оси Z с самозащитой, улучшает возможности движения.

- Высокоточные, жесткие и предварительно нагруженные воздушные подшипники на всех осях, могут гарантировать, что направляющая никогда не будет демпфирована

- Стальная шкала RENISHAW

- Известные детали со всего мира используются во всех важных подсистемах

II Техническое описание

Машина

Координатно-измерительная машина (КИМ)

- Высокопроизводительный гранитный фиксированный рабочий стол и все три оси сделаны в ТАЙВАНЕ.

- Шкала и считывающая головка RENISHAW, разрешение: 0,5 мкм

- Пневматическая система сделана

- Фильтр точности

- Полный экран и мягкий кабельный трос

Стандарт:

Модель	YIHUI 575S
Разрешение (мкм)	0.5
Ошибка индикации (мкм)*	3.5＋4L/1000
Погрешность измерения (мкм) *	3.5
Диапазон измерения (DxDy Dz , мм)	500 * 700 * 500
Грузоподъемность (кг)	1000
Размеры ( LxLy Lz,мм )	121717882466
Вес (кг)	ок. 100 0 кг

* Все данные проверены в соответствии со стандартом DIN EN ISO 10360-2.

Компьютерная система

Компьютер DELL ™

- Процессор: двухъядерный ≥2,5 ГГц

- ОС: Windows 10

- ОЗУ: ≥4 ГБ

- Жесткий диск: ≥500 ГБ

- Видеокарта: встроенная

- Графическая база данных: OPENGL

- Монитор: ≥21,5’’ ЖК-монитор

Система датчиков

(1) Датчик Renishaw™ MH20i с системой сканирующего датчика TP20 из Великобритании.

Комплект датчиков щупа Renishaw ™ из Великобритании.

. ЗАГЛУШКА В КОМПЛЕКТЕ 1.2.3.4 ММ

(3) Система автоматической смены стержней, комплект SCR 200 — 6 портов, стойка для смены стержней SCR 200 — 1 шт. Модуль питания TP 20 STD .

MH20i зонд
	Индексируемый датчик MH20i производства Великобритании с высокой повторяемостью, включая электронный контроллер PHC-10 .
	Функции :
			MH20i (ручной)
	• Можно индексировать		от +90° до -115°, шаг 15 °
	• Индексируемая ось B (прокрутка)		± 180°, шаг 1 5°
	• Общее количество позиций		720
	• Повторяемость положения		0,5 мкм
	• Удлинитель		Макс . 300 мм

Комплект датчиков TP20
	Возможность автоматического изменения стилей с помощью съемного модуля обнаружения.
	Характеристики (стандартная сила):
	• Отклонение 2D-ФОРМЫ	±0,4 мкм
	• Отклонение 3D-ФОРМЫ	±0,65 мкм
	• Направление измерения	6 способов, ±X, ±Y, ±Z
	• Повторяемость 2 стандартных отклонения	0,3 мкм
	• масса	22 грамма
	• Спусковая сила	XY		0,02 Н при длине иглы 50 мм
		З		0,0 7 Н при длине иглы 50 мм

Программное обеспечение

(1) Пакет программного обеспечения Rational DMIS (для Windows 7)

(2) Поддержка китайского, английского, испанского, голландского и т. д.

ПО RationalDMIS CMM для WINDOWS™

Основные функции RationalDMIS:

l Конфигурация параметров измерительной среды и параметров движения.

l Конфигурация и калибровка системы зондирования.

l Захват точки измерения.

l Базовый геометрический элемент.

l Формирование элемента, преобразование, просмотр, проецирование, хранение, передача и соответствующие вычисления.

l Настройка, хранение и преобразование системы координат и системы координат заготовки.

l Оценка допуска на размер и допуск на положение.

l Сохранение и ввод файла результатов измерения.

l Импорт и преобразование 3D-модели САПР

l Согласованность между системой координат модели и системой координат детали

l Выбор элементов и точек криволинейной поверхности на модели.

l Создание и измерение линии поверхности сечения

l Создание и измерение криволинейной поверхности

l Программирование в автономном режиме на основе модели CAD

l Отображение процедуры измерения и имитация измерительного цикла.

l Вывод визуализированного и графического отчета по результатам измерения.

l Вывод файла данных трехмерного моделирования координат в формате IGES и STEP.

l Вывод файла данных в формате DAT.

Шаблон отчета о результатах измерения в формате Word и Excel.

l Автоматическое измерение параметров для характерного элемента.

l Программа и управляемое программой измерение для измерительной программы.

l Интеллектуальное измерение с самообучением.

Характеристики окружающей среды

Требуемые характеристики помещения

- Средняя температура в помещении: 20–22 °C

- Максимальные температурные градиенты: 1 °C/час, 2 °C/день, 1 °C/м

- Система подачи воздуха

- (Мин. давление воздуха): 0,55 МПа

- (Мин. расход воздуха): 0,4 м^3/мин

- Требования к электропитанию

- (Напряжение): 220 В переменного тока ± 10%

- (Частота): 50–60 Гц

- (Ток): 15 А

Допустимая максимальная вибрация пола

- (Диапазон частот): 0 ~ 19 Гц 19~75 Гц > 75 Гц

- (Максимальная амплитуда): 0,0011 мм 0,0011~0,002 мм 0,002 мм
