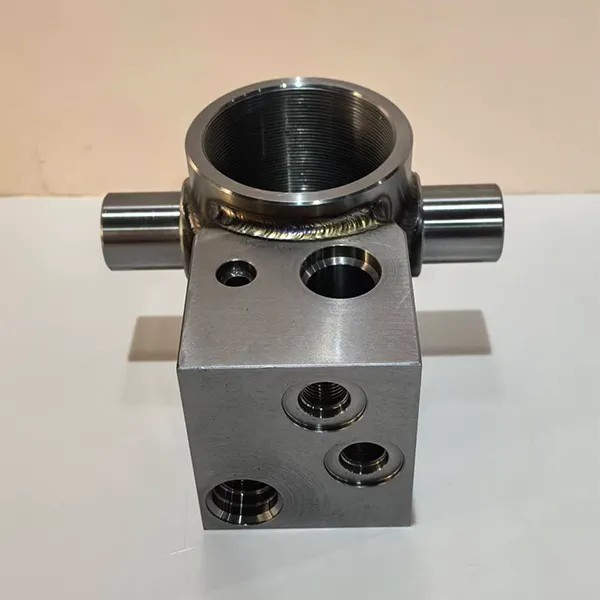

Шарнирная крышка гидроцилиндра (со встроенным блоком клапанов)

Параметры продукта

Индивидуализация:

Доступный
Послепродажное обслуживание:

Онлайн-сервисы

Подробнее Связаться с магазином

ООО Уси Пушан Точное машиностроение

дом 12, улица Янцзявань 1, уличный поселок Шофан, район Синьу, город Уси, Китай

Описание продукта

Информация о компании

Упаковка и доставка

Транспортная Упаковка

Стандартная транспортная упаковка

Происхождение

Китай

Описание продукта

Данная крышка гидроцилиндра с проушиной изготавливается методом ковки из высокопрочной легированной стали (например, 42CrMo, Q355D) с последующей высокоточной механической обработкой на станках с ЧПУ и сваркой. Изделие объединяет в себе функциональность крышки гидроцилиндра, проушины и гидравлического клапанного блока. Оно выполняет ключевые задачи: герметизацию и направление штока в гидроцилиндре, обеспечение шарнирной опоры и распределение гидравлического потока. Конструкция разработана специально для гидравлических систем высокого давления в строительной технике, ветроэнергетике и других отраслях, гарантируя стабильную работу в условиях высоких нагрузок и ударных воздействий.

Ключевые особенности

1.Высокопрочные материалы и качественная сварка

Изготовление из высокопрочной легированной стали (42CrMo или Q355D) с последующей объемной термообработкой (улучшение или нормализация), что обеспечивает превосходные показатели предела прочности и усталостной прочности.

Применение специализированных сварочных технологий гарантирует формирование качественных сварных швов с полным проваром, способных длительно выдерживать высокие ударные и знакопеременные нагрузки в зоне шарнирного соединения, полностью исключая риск растрескивания.

2.Высокоточная обработка и надежная герметизация

Плоскостность ключевых монтажных поверхностей контролируется в пределах 0,02–0,03 мм, а соосность основных сопрягаемых поверхностей – в пределах 0,02 мм. Это гарантирует точное сопряжение с гильзой и штоком гидроцилиндра.

Шероховатость поверхности внутренних канавок под уплотнения достигает Ra 1,6 мкм, что позволяет точно установить уплотнительные элементы, эффективно изолируя рабочую жидкость под высоким давлением и предотвращая утечки.

Шероховатость поверхности проушины достигает Ra 3,2 мкм, обеспечивая высокую износостойкость и коррозионную стойкость, а также гарантируя свободное качание в шарнире и длительный срок службы изделия.

3.Интегральная конструкция и распределение гидравлического потока

Реализована функция встроенного гидравлического клапанного блока: предусмотрены прецизионные резьбовые отверстия и порты масляных каналов для компактной установки гидравлической аппаратуры, такой как электромагнитные и обратные клапаны.

Конструкция позволяет значительно сократить количество внешних трубопроводов, делая гидравлическую систему более компактной, упрощая монтаж, а также снижая риск возникновения утечек и затраты на техническое обслуживание.

4.Надежная работа шарнира и точное направление штока

Наличие двух проушин по бокам обеспечивает надежное шарнирное соединение с элементами навесного оборудования, компенсируя изменения угла наклона гидроцилиндра в процессе работы.

Множество уплотнительных и направляющих канавок внутри крышки обеспечивают точное направление штока поршня, стабилизируя траекторию его движения. Это гарантирует эффективную, плавную и надежную работу гидроцилиндра в целом.

Области применения

Основное применение: в качестве крышки с проушиной и интегрированного клапанного блока в гидроцилиндрах высокого давления для строительной техники, гидроцилиндрах изменения угла атаки лопастей ветроэнергетических установок и аналогичных системах.

Широко используется в экскаваторах, погрузчиках, кранах, морских ветроэнергетических установках и другом оборудовании, особенно в условиях, предъявляющих повышенные требования к прочности шарнирного соединения, герметичности и степени интеграции компонентов.

Тип деятельности:
Производитель / завод
Основная продукция::
Прецизионные механические компоненты、Компоненты гидроцилиндров、Компоненты гидроаккумуляторов
Количество сотрудников:
60
Год основания:
2008
Сертификация систем менеджмента:
ISO9001
Средний срок поставки:
7 дней
Номер:
001
Среднее время ответа:
Меньше или равно 24 часам

Уси Пушан Точное машиностроение, механическая обработка, изготовление компонентов стандартных и нестандартных гидроцилиндров на заказ, механическая обработка, прецизионные компоненты. ООО Уси Пушан Точное машиностроение — предприятие, специализирующееся на проектировании, изготовлении и тестировании компонентов гидроцилиндров; механической обработке, сборке и тестировании прецизионных механических компонентов; а также предоставлении услуг по ремонту различных видов промышленного оборудования.

Возможность торговать

Международные торговые термины(Incoterms):
FOB, CIF, EXW, CFR
Условия оплаты:
LC, T/T, D/P
Средний срок поставки:
7 дней
Количество сотрудников по внешней торговле:
6
Год начала экспорта:
2008
Доля экспорта:
30%
Основные рынки сбыта:
Россия, Соединенные Штаты, Япония, Европа
Ближайший порт:
Порт Тайцан
Схема импорта-экспорта:
Общий режим

Производственные мощности

Адрес завода:
дом 12, улица Янцзявань 1, уличный поселок Шофан, район Синьу, город Уси, Китай
Научно-исследовательский потенциал:
Отличный
Количество научных сотрудников:
10
Годовой объем производства:
20000000

Сертификат
