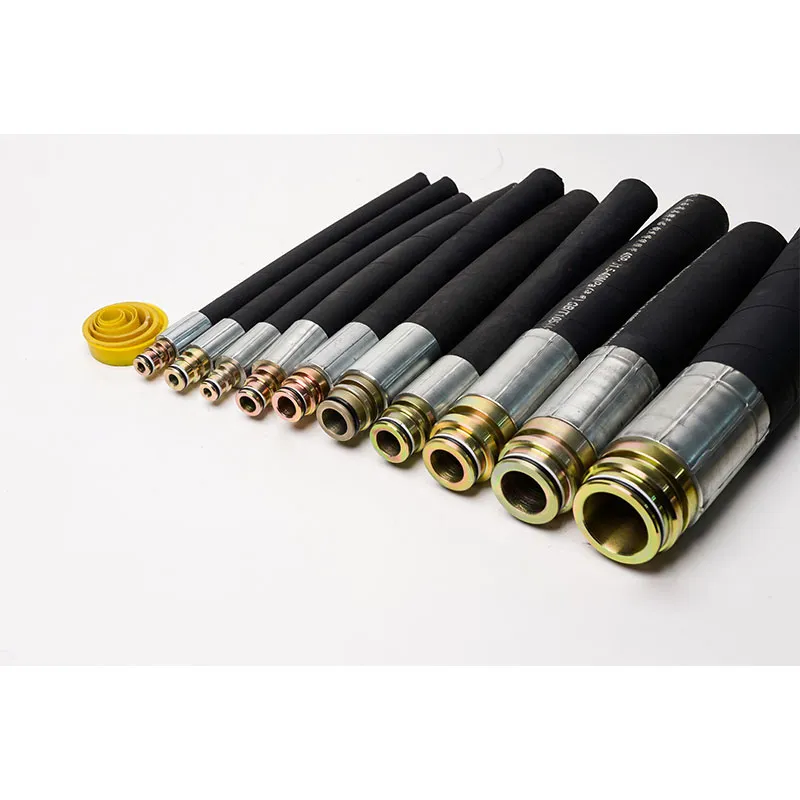

Специально разработана для гидравлических систем, таких как гидравлические крепи угольных шахт (серии ZY3800-ZY12000) и насосные станции эмульсолов, предназначена для быстрого соединения напорных/сливных трубопроводов стоечных гидроцилиндров, перестановочных домкратов и домкратов предохранительных щитков. Совместима с номинальными диаметрами от DN6 до DN50.

Конструкция и основные характеристики

Конструкция с U-образным шплинтом: Используется U-образный шплинт из высокопрочной углеродистой стали с фиксирующим пазом. Усилие вставки/извлечения ≤ 15 Н, что позволяет осуществлять операцию одной рукой; время одного соединения ≤ 8 секунд. Поверхность шплинта оцинкована для защиты от ржавчины; срок служва при вставке/извлечении ≥ 1000 циклов; устойчива к деформации при ударах в подземных условиях.

Рукав: Внутренний слой из синтетической резины, стойкой к минеральным маслам и устойчивой к воздействию эмульсола. Усиливающий слой: опционально 1-4 слоя оплетки (тип 2SN/3SN) или 4 слоя спиральной навивки (тип 4SP/4SH) из стальной проволоки для различных условий давления. Наружный слой износостойкий и устойчивый к озону, толщиной ≥ 2,0 мм, прошел испытание на износостойкость наружного покрытия по MT/T98-2006 (потеря массы за 2000 циклов ≤ 1 г).

Герметичность и стойкость к давлению: Встроенное двойное уплотнение (NBR O-кольцо + пылезащитное уплотнение) предотвращает утечки. Выдерживает давление 31,5 МПа в течение 5 минут без утечек. Давление разрыва в 4 раза превышает расчетное давление (максимум 160 МПа). Прошло испытание на 200 000 импульсных циклов (0,5-1,25 Гц) без отклонений. Изменение длины ограничено диапазоном от -4% до +2%.

Адаптивность к условиям эксплуатации: Температурный диапазон от -40°C до +100°C. После выдержки при низкой температуре (-40°C) в течение 24 часов выдерживает изгиб на 180° без трещин. Обладает огнестойкими и антистатическими свойствами: поверхностное сопротивление ≤ 1×10⁸ Ом, среднее время пламенного горения при испытании на горелке с этанолом ≤ 30 секунд. Соответствует стандартам MT/T98-2006 и AQ1043-2007.

Продукция строго соответствует стандартам MT/T98-2006 «Нормы испытаний шлангов и шланговых сборок для гидравлических крепей», серии стандартов SAE100 и имеет знак соответствия «MA» (безопасность для угольных шахт).
