I. Описание продукта

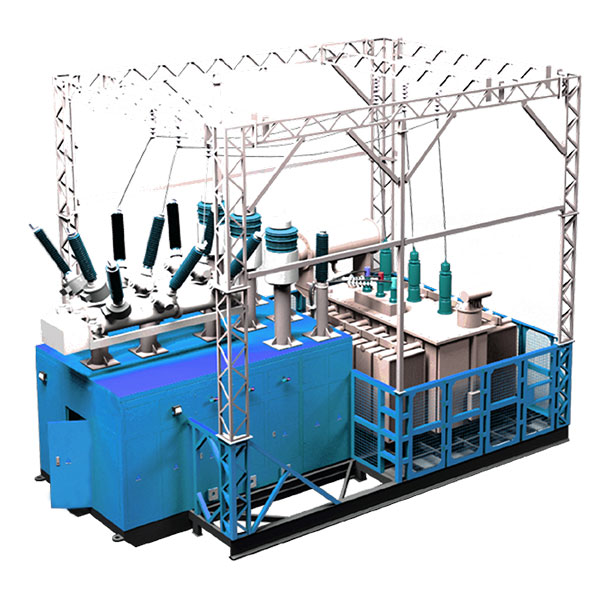

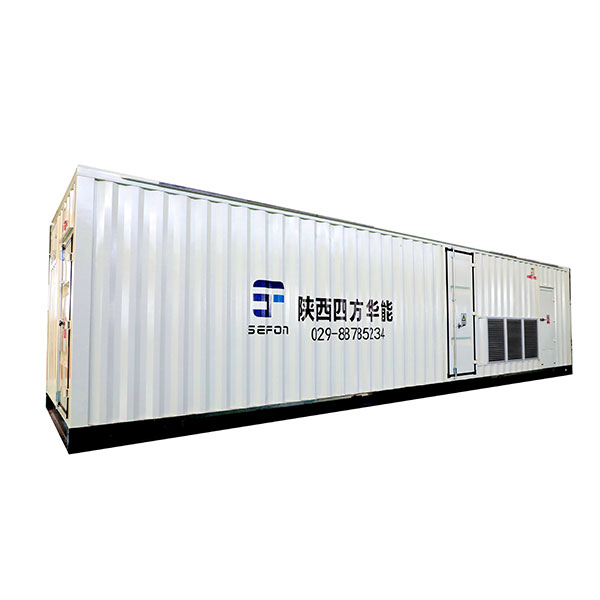

- Подстанция со сборными кабинами - это новая форма подстанции, в которой оборудование подстанции интегрировано в сборные кабины. Благодаря заводскому производству достигается крупномасштабное и высокостандартизированное производство оборудования. Ее преимуществами являются прочный комплект, простота установки, короткий срок строительства, высокая прочность конструкции и сильные антикоррозийные характеристики.

- Сборные кабинные подстанции обычно делятся на три функциональные зоны: высоковольтную, низковольтную и диспетчерскую. В высоковольтной зоне в основном размещаются высоковольтные распределительные устройства и трансформаторы, в низковольтной зоне - низковольтное оборудование, а диспетчерская служит для централизованного управления и контроля за состоянием работы оборудования.

- Сборная подстанция требует разумной конфигурации оборудования в зависимости от различной нагрузки и спроса на электроэнергию. В высоковольтной зоне основное оборудование включает трансформаторы, высоковольтные распределительные устройства, разъединители, высоковольтные трансформаторы тока, высоковольтные трансформаторы напряжения и т.д.; в низковольтной зоне основное оборудование включает низковольтные распределительные устройства, трансформаторы тока, токоизмерительные приборы и т.д.; а диспетчерская должна быть оснащена автоматизированными системами управления, оборудованием для мониторинга и т.д.

II. Использование окружающей среды

- Максимальная температура окружающего воздуха не должна превышать 45°C, минимальная не должна превышать -45°C

- Высота до 1000 м над уровнем моря, до 4000 м над уровнем моря со специальными трансформаторами и низковольтными компонентами.

- Вертикальный наклон не более 5°, отсутствие сильной вибрации и ударных нагрузок
- Влажность воздуха не более 90 процентов (+25°C)

- Газовые помещения, свободные от токопроводящей пыли, взрывоопасных предметов, коррозийных металлов и электрических компонентов

- Скорость наружного ветра не более 35 м/с

- За пределами вышеуказанного нормального использования условий окружающей среды, клиенты могут быть настроены с нашей компанией для решения проблемы.

III. Информация для заказа

> Клиент должен предоставить следующую информацию.

- Схемы первичных цепей и схемы систем вторичных цепей
- Электрическая схема вспомогательной цепи и схемы расположения клемм

- Схемы расположения оборудования, комбинации, поэтажные планы

- Модель, спецификация и количество основных электрических компонентов оборудования

- Методы впуска и выпуска и спецификации кабелей

- Материал и цвет корпуса устройства

- Другие специальные требования могут быть согласованы с производителем

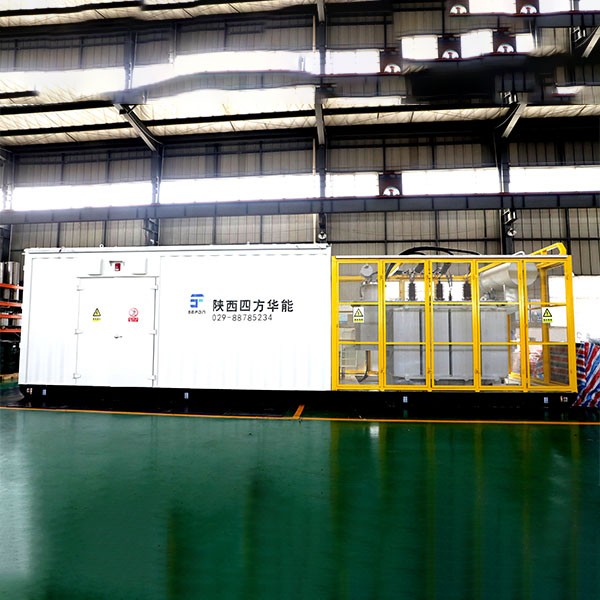

IV. Случай
