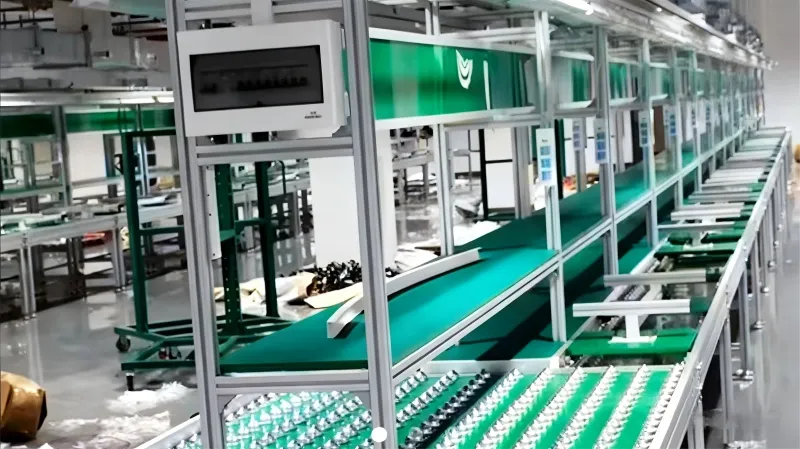

Сборочная линия электронной промышленности

Сборочная линия электронной промышленности может быть охарактеризована как высокоинтегрированная система «четыре в одном»:

Логистическая платформа: отвечает за перемещение;

Рабочая платформа: отвечает за сборку;

Контрольная платформа: отвечает за обеспечение качества;

Информационная платформа: отвечает за соединение и оптимизацию.

Самая основная функция сборочной линии — обеспечить прибытие продукции в нужное место в нужное время.

1. Направленная транспортировка

Функция: точная передача печатных плат, полуфабрикатов или готовой продукции от одной рабочей позиции к следующей по заранее заданному пути и направлению;

Способы реализации: ленточные конвейеры, роликовые конвейеры, цепные конвейеры или пластинчатые цепные конвейеры.

2. Точное позиционирование

Функция: на рабочих позициях, требующих операций (таких как монтаж компонентов, контроль, закручивание винтов), точная остановка продукции в заданном месте, обеспечивающая повторяемое и точное выполнение операций такими устройствами, как манипуляторы, контрольно-измерительные щупы и т.д.;

Способы реализации: останавливающие устройства, позиционирующие штифты, точные упоры с сервоуправлением.

3. Смена пути и объединение/разделение потоков

Функция:

Разделение потока: автоматическое направление некондиционной продукции на ремонтную станцию или направление продуктов разных моделей на различные упаковочные линии;

Объединение потоков: сведение компонентов с нескольких ответвлений на основную линию для сборки (например, объединение основной платы, экрана, аккумулятора на основной сборочной линии);

Способы реализации: подъемно-транспортные машины, поворотные столы, шаттлы и т.д.

4. Подъем и переворот

Функция: для адаптации к различным технологическим потребностям, таким как подъем продукции на высоту, удобную для операций, или переворот продукции на определенный угол для облегчения работ по дну или контроля;

Способы реализации: подъемные платформы, механизмы переворота.
