Серия N3600 разработана на основе многолетнего опыта компании NGI в проведении тестов для имитации колебаний батарей, зарядных устройств для батарей, высоковольтных диодов, электролитических конденсаторов, электромеханического управления, систем тестирования ATE и других областей.Это программируемый источник постоянного тока с высоким напряжением и широким диапазоном. В зависимости от различных условий испытаний в лабораторных тестах, тестах системной интеграции и на производственных линиях, NGI внесла ряд оптимизационных решений, основанных на передовых международных технологиях. Серия N3600 является лидером на рынке подобных продуктов по надежности, удобству обслуживания и безопасности.

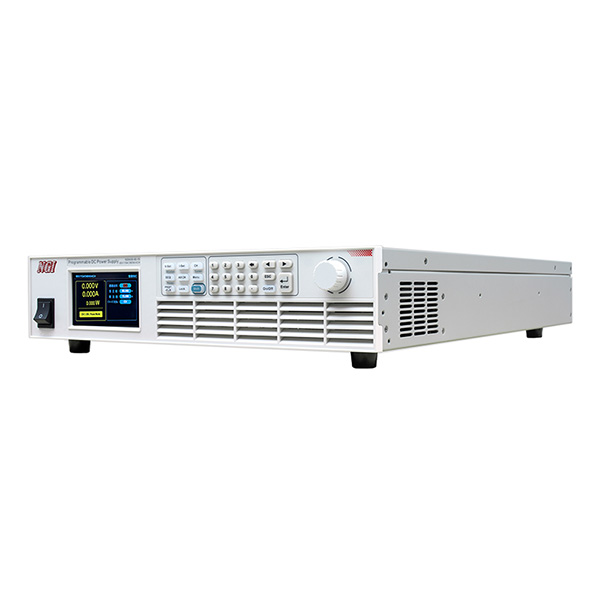

Широкодиапазонный программируемый источник постоянного тока NGI 3600

Области применения

1. Новые энергетические области, такие как литий-ионные батареи, фотоэлектрические системы, водородное топливо, системы управления энергосбережением (BMS) и др.

2. Гражданские области, такие как бытовая техника, потребительская электроника, связь и др.

3. Лабораторные и производственные ATE автоматизированные тестовые системы

4. Автомобильные области, такие как BMS, преобразователи DC-DC, автомобильная электроника и др.

5. Тестирование и питание авиационно-космической электроники

6. Промышленная автоматизация, включая контроллеры, приводы, серверы, роботы и др.

Особенности

* Диапазон напряжения: 16В-1200В* Диапазон тока: 5А-1500А

* Диапазон мощности: 800Вт-9кВт* Работа нескольких устройств в каскадном режиме, до 90 кВт

* Режимы CC, CV и CP* Функция последовательного тестирования (SEQ), до 100 файлов последовательностей, до 100 шагов в каждом файле

* Редактируемая скорость нарастания/спада

* Удобный HMI (интерфейс человек-машина) на ЖК-экране

* Оснащен ЖК-экраном, цифровыми кнопками и ручкой для поддержки локальной работы

* Внешний рассеиватель для защиты источника питания и устройства под испытанием (DUT)

* Стандартный корпус 19 дюймов, доступен для настольной или стоечной установки

* Встроенный интерфейс связи RS232/LAN

* Множество функций защиты: OCP, OVP, UVP, OTP, OPP, сигнализация об ошибках управления периферийными устройствами

* Интерфейс аналогового программирования (APG), интерфейс мониторинга тока, функция удаленного триггера для реализации сложного управления и мониторинга

Функции и преимущества

Функция SEQ

Функция SEQ обеспечивает настройку выходного напряжения, выходного тока, скорости изменения напряжения, скорости изменения тока и времени удержания для одного шага.

Широкодиапазонный программируемый источник постоянного тока NGI 3600

Напряжение до 1200 В, повышающее безопасность испытаний высокого напряжения

Серия N3600 поддерживает напряжение до 1200 В. В таких областях, как светодиоды, аккумуляторы, преобразователи DC/DC и других отраслях, высокое напряжение является базовой потребностью источников питания. Помимо перечисленных отраслей, серия N3600 также может применяться для специальных испытаний с чрезвычайно высокими требованиями к напряжению.Безопасность испытаний высокого напряжения всегда была заботой инженеров. NGI уделяет внимание деталям, таким как конструкция безопасных клемм, чтобы обеспечить безопасность проведения испытаний.

Широкий диапазон для экономии стоимости покупкиМаксимальная мощность

серии N3600 не является результатом умножения максимального напряжения на максимальный ток. Возьмем, к примеру, модель N3630-240-060. Максимальная мощность составляет 3 кВт, при этом максимальное напряжение 240 В и максимальный ток 60 А. Одна модель может заменить два или более обычных источников питания.

Широкодиапазонный программируемый источник постоянного тока NGI 3600

Функция внешнего рассеивателя энергииПри использовании N3600 для питания индуктивных нагрузок, таких как двигатели, пользователи нажимают кнопку ВКЛ/ВЫКЛ на передней панели N3600 для прекращения подачи питания. В этот момент двигатель может вернуть напряжение, превышающее установленное значение N3600, что может повредить как N3600, так и двигатель. Пользователи могут подключить нагрузку к N3600 в качестве рассеивателя энергии. Установленное напряжение нагрузки должно быть на некоторое значение выше установленного напряжения N3600. Когда установленное напряжение нагрузки выше установленного напряжения N3600, нагрузка не будет работать. Если напряжение, возвращаемое двигателем, превышает установленное напряжение нагрузки, нагрузка начинает работать для защиты N3600 и контроллера двигателя.

Широкодиапазонный программируемый источник постоянного тока NGI 3600

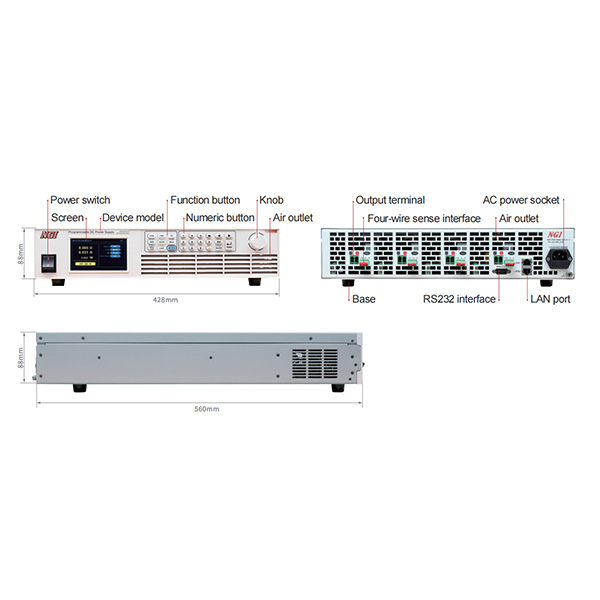

Dimension
