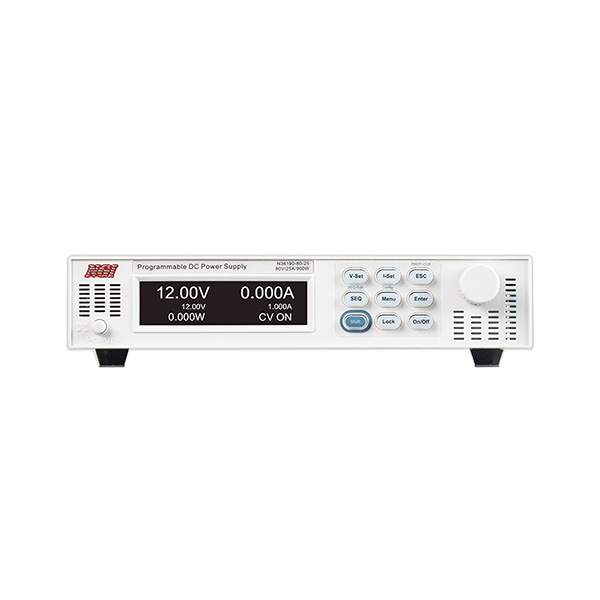

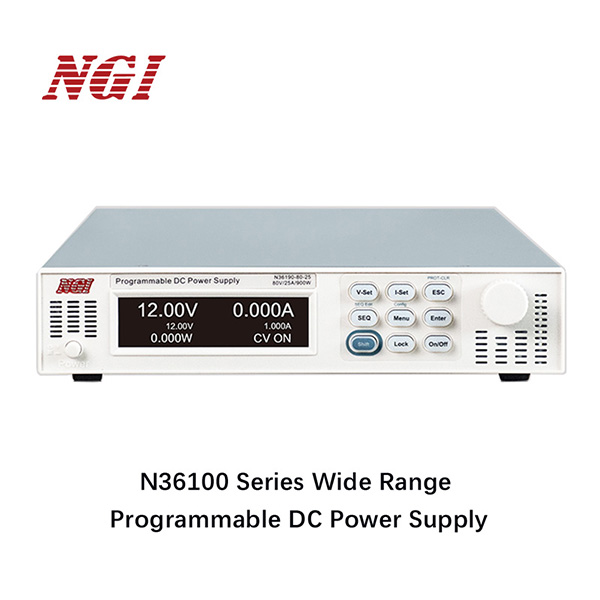

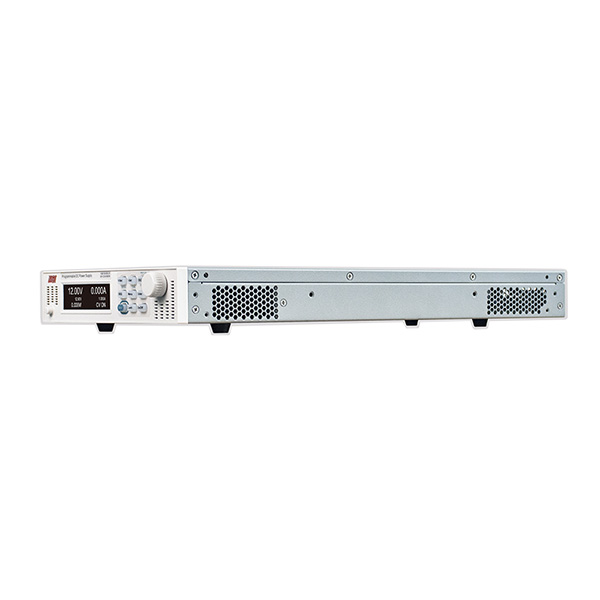

Широкодиапазонный программируемый источник постоянного тока серии N36100

Серия программируемых источников постоянного тока N36100 с широким диапазоном
Источник постоянного тока серии N36100 отличается ультракомпактными размерами, высокой производительностью и высокой плотностью мощности. Конструкция высотой 1U и шириной половины 19-дюймовой стойки обеспечивает удобство и экономию места как в автономном режиме, так и при интеграции в шкаф. Максимальная выходная мощность N36100 составляет 900 Вт. С учетом особенностей тестирования в различных областях, таких как лабораторные испытания, интеграционное тестирование систем и испытания на производственных линиях крупного масштаба, серия N36100 использует конструкции с широким диапазоном, чтобы удовлетворить потребности различных сценариев применения.

Области применения:

1. Лаборатория НИОКР

2. Малый постоянный ток двигатель

3. Автомобильная и авиационная электроника

4. Промышленный DC/DC преобразователь

5. Система тестирования ATE

Особенности

– Высота 1U, ширина половина 19 дюймов, широкий диапазон и высокая плотность мощности

– Максимальная выходная мощность: 900 Вт

– Дистанционное измерение

– Функция тестирования SEQ

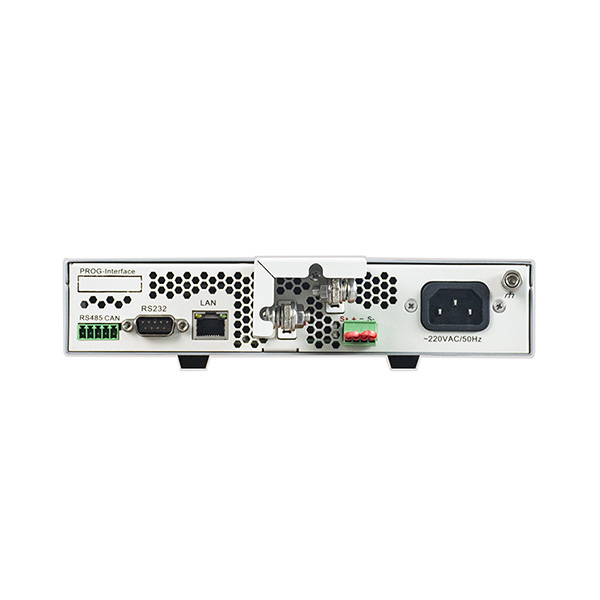

– Внешнее аналоговое программное управление

– Множественные защиты: OVP, OCP, OPP, OTP и защита от короткого замыкания

– Функция приоритета CC&CV

– Поддержка тестирования зарядки батареи и функции моделирования внутреннего сопротивления

– Функция автоматического запуска после включения, редактируемое время задержки запуска

– Модульный дизайн, удобен для комбинации нескольких каналов

Функции и преимущества

Функция приоритета CC&CVN

36100 имеет функцию выбора приоритета между контуром управления напряжением и контуром управления током, что позволяет N36100 применять оптимальный режим тестирования для различных устройств под испытанием (DUT) и, таким образом, защищать DUT.

Программируемый источник питания постоянного тока N36100 (500/900 Вт)

Как показано на рисунке один, когда ИУ испытывает необходимость избегать перенапряжения во время тестирования, следует использовать режим приоритета напряжения для достижения быстрого и плавного роста напряжения. Как показано на рисунке два, когда ИУ необходимо избегать превышения тока, или если ИУ имеет низкое сопротивление, следует использовать режим приоритета тока для достижения быстрого и плавного роста тока.

Программируемый источник питания постоянного тока N36100 (500/900 Вт)

OLED-экран

OLED-экран имеет преимущества компактного размера, низкого энергопотребления, высокой яркости и высокой световой эффективности.

Программируемый источник питания постоянного тока N36100 (500/900 Вт)

Функция тестирования SEQ

Функция SEQ N36100 поддерживает до 200 шагов. Она позволяет настраивать выходное напряжение, выходной ток и время удерживания для каждого отдельного шага.

DC-Power-Supply-Wide-Range-Programmable-N36100-102

Моделирование внутреннего сопротивления

Серия N36100 позволяет настраивать значение напряжения и внутреннего сопротивления. В зависимости от соответствующего выходного тока, выходное напряжение снижается с заданным сопротивлением. В этом случае можно просто смоделировать внутреннее сопротивление вторичной батареи, топливного элемента и суперконденсатора.

Dimension

Программируемый источник питания постоянного тока N36100 (500/900 Вт)
