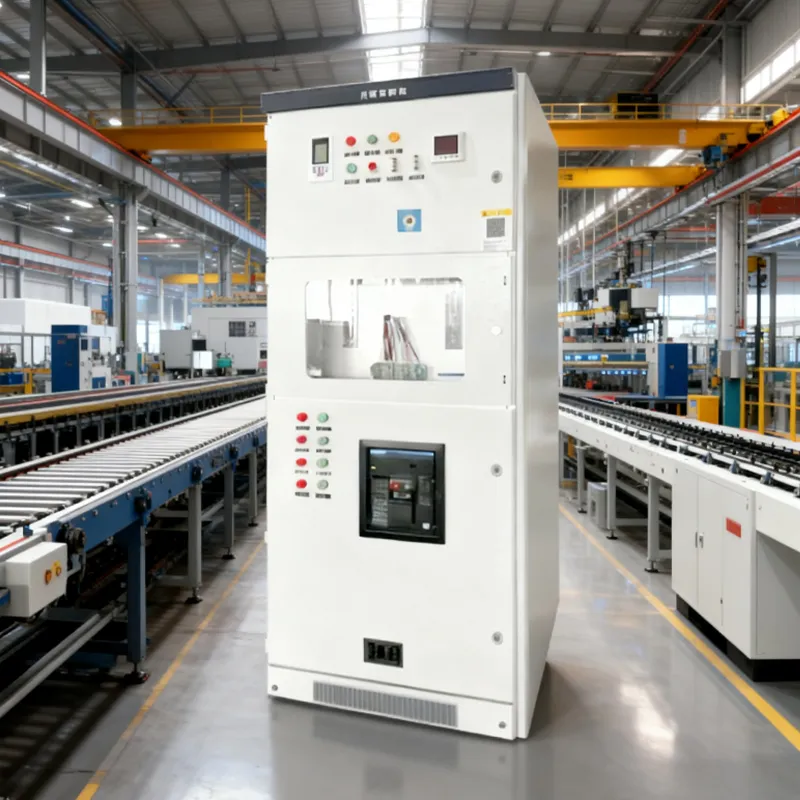

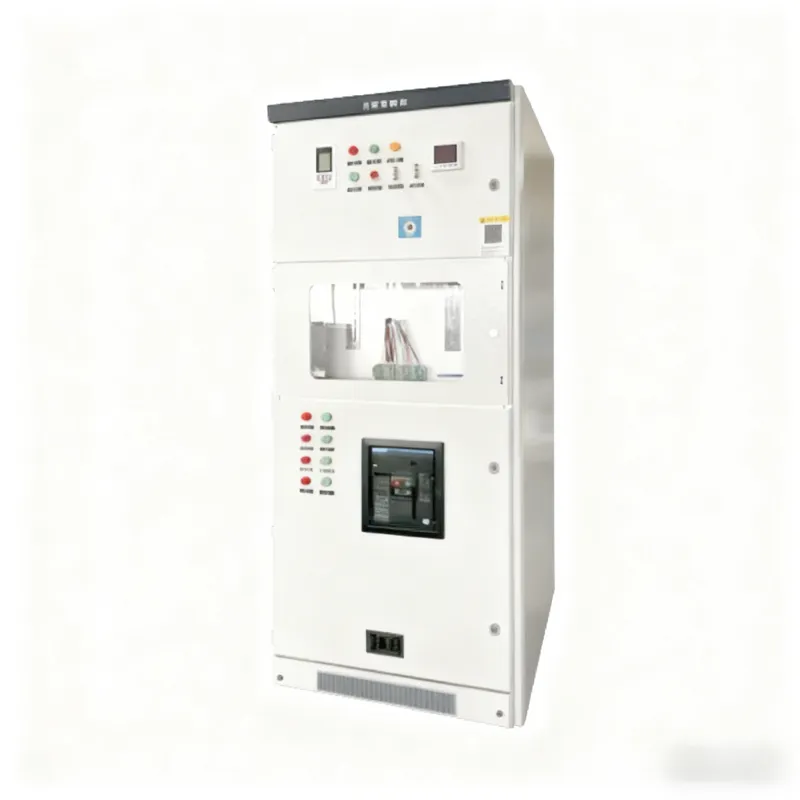

Фотовольтаичный распределительный шкаф BWG является ключевым компонентом, обеспечивающим соединение центрального инвертора с повышающим трансформатором, либо соединение AC-распределительного бокса с повышающим трансформатором. Входная линия данного шкафа может выполняться через автоматический выключатель или напрямую, а выход — через автоматический выключатель либо через нагрузочный разъединитель. Шинная система выполнена из гальванизированных или очищенных токопроводящих шин и оснащена двойной защитой от перенапряжений. Номинальное рабочее напряжение системы составляет AC690V.

Степень защиты шкафа составляет IP40 для установки внутри помещений и IP65 для наружного размещения. Кабели вторичных цепей: для измерения тока используются кабели сечением более 2,5 мм², для измерения напряжения — более 1,5 мм², для цепей управления — более 1,0 мм². Трансформаторы тока для измерительных цепей имеют класс точности 0,5, для учетных цепей — класс 0,2S. По желанию заказчика возможно добавление дополнительных функций и модулей.

Изделие разработано с применением профессиональных электротехнических решений и тщательно подобранных компонентов, что обеспечивает надежную, упорядоченную и удобную для обслуживания конструкцию шкафа. Такая конфигурация значительно облегчает монтаж на площадке и последующее техническое обслуживание, гарантируя стабильную и долговечную эксплуатацию оборудования.
