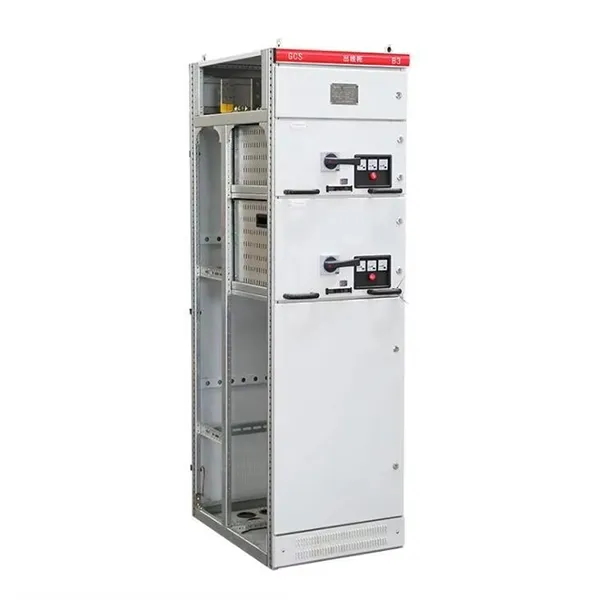

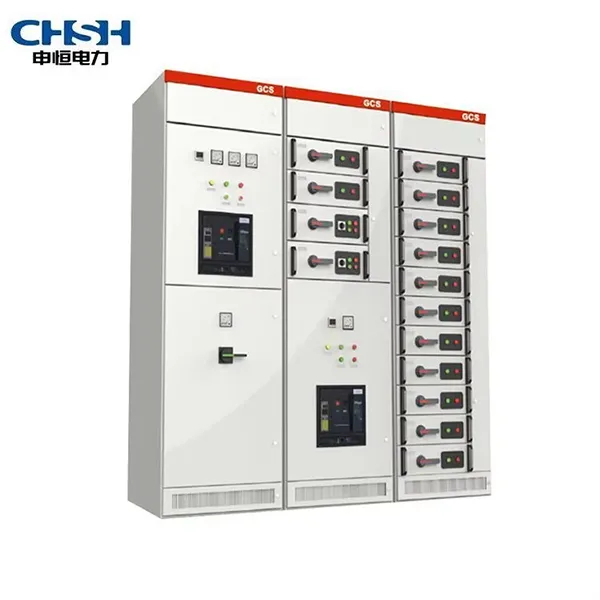

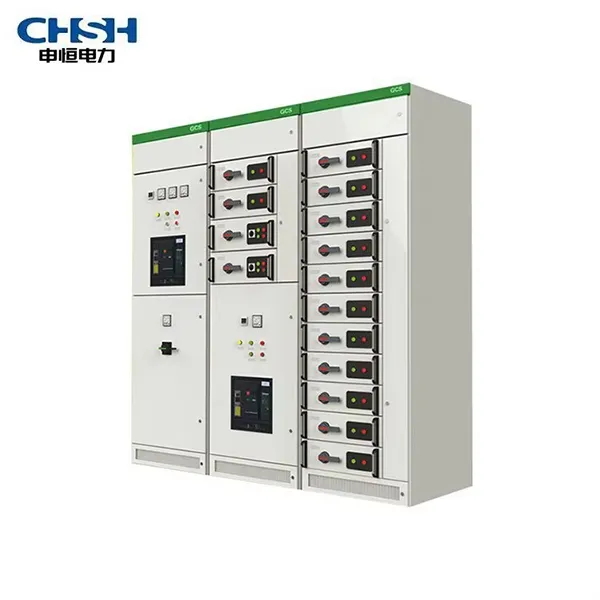

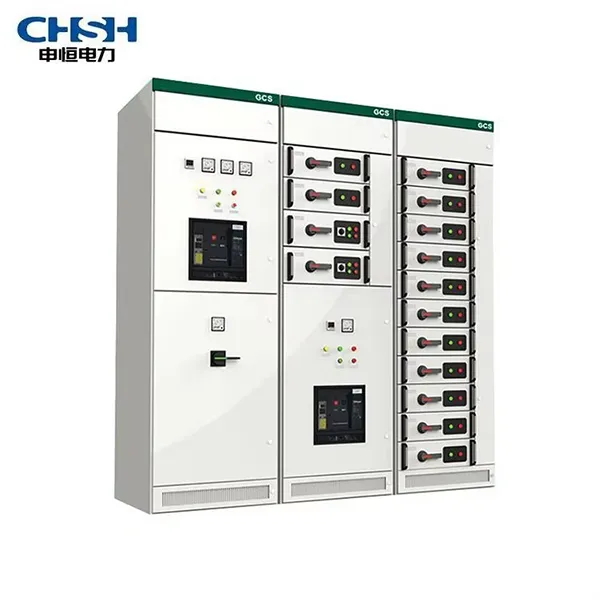

Шкаф распределительной сети низкого напряжения GCS с выносимыми модулями

Параметры продукта

Сделанный на заказ:

Доступный
Послепродажное обслуживание:

Онлайн
Гарантия:

1 год

Подробнее Связаться с магазином

OOO Шэньхэн Энергетическое Оборудование

№ 168, Пунань Шестая дорога, Зона экономического развития Юэцин, город Юэцин, Вэньчжоу, провинция Чжэцзян, Китай

Описание продукта

Информация о компании

Основная информация

Номинальное напряжение основной цепи

АК 380(400),(660)

Номинальное напряжение цепей управления и сигнализации

AK220.380(400)、DC110/220

Номинальная частота

50(60)

Номинальное изолирующее напряжение

600(1000)

Номинальный ток кратковременной выдержки шин

50.80

Номинальный пиковый ток выдержки шин

105.176

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Общее описание

GCS применяется к распределительным системам электростанций, нефти, химии, металлургии, текстильной промышленности, высоких зданий и т.д. В местах с высокой степенью автоматизации, таких как большая электростанция, каменная система, требуется доступ к компьютерным интерфейсам с частотой 50(60)Гц для трехфазного переменного тока с номинальным напряением 380В(400В)Низковольтные распределительные устройства, используемые в письме.

Основная конструкция

1.Основная конструкция типа 8MF выполнена на базе стального профиля. С двух его боковых сторон соответственно установлены модули на 20 мм и 100 мм, а также выполнено монтажное отверстие диаметром FΧ 174 мм с допуском +9,2 мм. Угол внутренней установки регулируется легко и удобно.

2.Двухступенчатая сборная форма главного карниза была разработана для двух типов, сварных структур с полной комплексной конструкцией и частью (боковая рамка и балка) для выбора пользователя;

3.Каждая отдельная камера устройства изолирована друг от друга, разделив её на функциональную камеру, материнскую и кабельную. Функции камер относительно независимы;

4. Основная линия, расположенная в задней плоскости шкафов, с тем чтобы повысить устойчивость материнской линии к электродинамике, является базовой мерой, направленной на то, чтобы основная цепь устройства могла иметь высокую мощность короткого замыкания;
Пятиканальная камера была спроектирована так, чтобы удобно было входить и выходить из нее.Размер универсального шкафчика.

Функциональный блок

1.этажный модуль шкалы составляет 160мм. Разделены на одну, одну, три, две, три, пять комплектов. Номинальный ток в цепи ячеек 400А и ниже;

2.Ящик меняется только по высоте, его ширина и глубина неизменны. Ящики с одинаковыми функциональными блоками имеют хорошую взаимозаменяемость;

3.Каждый ящик может вместить до 11 ящиков или 22 1/2 ящика. Многофункциональная задняя пластина в одном из ячеек и более;

4.Плагины для входа и выхода из ящика в зависимости от размера тока, использующего одну и ту же структурную спецификацию с различными числами частей;

5.Трансдукция 5.1/2 ящика и кабельной комнаты с перекладированием в виде спинной панели ZJ-2;

6.Ячейка ячеек, соединяющая кабельное помещение с кабельной камерой, использует Один и тот же размер стержня или трубчатой структуры ZJ-1;

7.ячейка ящика оборудована механической блокировкой.

Главный электротехнический элемент

Принцип отбора основных электроприборов основывается на внедрении технологий, которые могут быть произведены в нескольких сериях внутри страны и удовлетворять требования высокой производительности устройства;

1.Основной разъединитель питания и модуля питания. Также можно выбрать серию F, выпускаемую другими производителями, производимыми более продвинутыми Schneider. Разъединитель типа Аобладает характеристиками, хорошо работающими, компактными структурами, легче весящими и мощными сериями. Относительно низкая цена, обеспечение удобного использования и различные показатели производительности могут удовлетворить требования этого устройства;

2.Все эти переключатели работают хорошо, структурно компактные, короткие дуги или нет, характеристики высоких технических экономических показателей, которые отвечают требованиям этого устройства;

3.Разъединитель и разъединитель с расплавленным переключателем выберите линию Q. Серия обладает высокой надежностью, способностью к сегментации и может быть доступна для механического сбыта;

4.Предохранитель выбирает серию NT;

5.Дневная серия для контакторов обмена, LC1-D.

Основные параметры

Номинальное напряжение основной цепи		АК 380(400),(660)
Номинальное напряжение цепей управления и сигнализации		AK220.380(400) DC110/220
Номинальная частота		50(60)
Номинальное изолирующее напряжение		600(1000)
Номинальный ток	Горизонтальная шина	≤4000
Номинальный ток	Вертикальная шина (МКП)	1000
Номинальный ток кратковременной выдержки шин		50.80
Номинальный пиковый ток выдержки шин		105.176
Напряжение	Основная цепь	2500
Напряжение	Вспомогательная цепь	1760
Шины	Трофазная четырех проводная система	A.B.C.PE
Шины	Трофазная пяти проводная система	A.B.C.PE.N
Класс защиты		IP30.IP40
