Специальный высоковольтный инвертор для цементной промышленности

Специальный высоковольтный инвертор для цементной промышленности

Параметры продукта

Сделанный на заказ:

Да
Сертификации:

ISO9001
Гарантия:

1 год

Подробнее Связаться с магазином

АО «SCHORCH Электрик»

№ 28, проспект Андонг, Зона экономического развития, район Анжу, город Суйнин, провинция Сычуань

Описание продукта

Информация о компании

Основная информация

Номинальное напряжение

6kV / 10kV / 11kV / 13.8kV

Мощность двигателя

500kW ~ 20MW

Перегрузочная способность

150% (60 секунд), 180% (3 секунды)

Степень защиты

IP54 / IP55

Упаковка и доставка

Транспортная Упаковка

Стандартная транспортная упаковка

Происхождение

Китай

Описание продукта

Производственный процесс в цементной промышленности включает использование крупногабаритного оборудования, такого как вентиляторы вращающихся печей, мельницы, дробилки, классификаторы и конвейерные системы. Данное оборудование работает в условиях высокой температуры, запыленности и значительных механических нагрузок. Высоковольтный преобразователь частоты Schorch-HV Cement Series разработан специально для цементных заводов, обеспечивая высокую эффективность, стабильность работы и интеллектуальное управление. Применение данного оборудования позволяет повысить производительность, снизить энергопотребление и продлить срок службы оборудования.

Подходит для работы с двигателями 6kV / 10kV / 11kV / 13.8kV в цементной промышленности.

Основные характеристики

1.Адаптация к тяжелым условиям эксплуатации

● Степень защиты IP54 / IP55, защита от пыли и влаги, подходит для запыленных производственных сред
● Диапазон рабочих температур (-40℃ ~ +55℃), обеспечивает надежную работу в экстремальных климатических условиях
● , повышенная устойчивость к высоким температурам и влажности

2.Оптимизированные характеристики привода для производственных процессов

● Перегрузочная способность 150% (60 секунд), 180% (3 секунды), рассчитана на работу с тяжелыми нагрузками
● Высокий крутящий момент на низкой скорости, подходит для мельниц, дробилок и других механизмов с большой инерцией
Функция плавного пуска, снижает механические нагрузки и продлевает срок службы оборудования

3.Интеллектуальная система управления

● Совместимость с системами SCADA / DCS, интеграция в автоматизированные системы управления производством
● Автоматическая регулировка нагрузки, адаптация частоты вращения двигателя в зависимости от технологического процесса
● Диагностика неисправностей и система предупреждений, уменьшает вероятность отказов и снижает затраты на обслуживание

4.Энергоэффективность и снижение эксплуатационных затрат

● Функция рекуперации энергии, снижение энергопотребления и повышение КПД производственного оборудования
● Компенсация коэффициента мощности, снижение потерь реактивной энергии и стабилизация работы электросети
● Оптимизация управления вентиляторами и насосами, снижение энергозатрат на 10-30%

Основные технические параметры

Номинальное напряжение: 6kV / 10kV / 11kV / 13.8kV
Мощность двигателя: 500kW ~ 20MW
Перегрузочная способность: 150% (60 секунд), 180% (3 секунды)
Степень защиты: IP54 / IP55
Система охлаждения: Принудительное воздушное / воздушно-водяное
Диапазон рабочих температур: -40℃ ~ +55℃
Протоколы связи: Modbus / Profibus / EtherNet / CAN
Функция рекуперации энергии: Опционально

Области применения

● Вентиляторы вращающихся печей– регулирование подачи воздуха, оптимизация процесса горения, повышение качества клинкера
● Мельницы (шаровые, вертикальные)– регулирование скорости вращения, повышение эффективности измельчения, снижение энергопотребления
● Дробилки– оптимизированное управление запуском, повышение эффективности дробления, снижение механических нагрузок
● Классификаторы– точный контроль воздушного потока, улучшение качества цемента, обеспечение высокой однородности
● Конвейерное оборудование (ленточные конвейеры, элеваторы)– управление скоростью подачи, повышение эффективности транспортировки материалов

Ожидаемые результаты

● Продление срока службы оборудования, снижение пусковых токов и механических нагрузок
● Оптимизация энергопотребления, снижение затрат на электроэнергию на 10-30%
● Повышение уровня автоматизации, интеллектуальное управление мощностью, снижение потребности в ручном вмешательстве
● Стабилизация электросети, снижение негативного влияния колебаний напряжения на работу оборудования

Заключение

Высоковольтный преобразователь частоты Schorch-HV Cement Series – это надежное, энергоэффективное и интеллектуальное решение для управления электродвигателями в цементной промышленности. Он помогает повысить эффективность работы производственного оборудования, снизить энергопотребление и продлить срок его службы.

Свяжитесь с нами для получения дополнительной информации или индивидуального решения!

Таблица параметров

проект	содержание	Варианты технических параметров
входить	входное напряжение	Три фазы,6/10/11/13,8кВ
	допускать колебания	±10%
	управляющее напряжение	Три фазы380 В переменного тока/400 В переменного тока
выход	Выходное напряжение	0~6/10/11/13,8кВ
	Выходной ток	0~Номинальный ток
	Выходная частота	0~50 Гц(Можно установить максимум120 Гц)
производительность	Входной сигнал	Текущие гармоники<4%, фильтр гармоник не требуется
	Форма выходного сигнала	dv/dt<1000 В/мксВыходной фильтр не требуется
	Общая эффективность машины	Номинальное время работы, общее>95%
	коэффициент мощности	>0,96,(20%~100%Диапазон скоростей) Нет необходимости в устройстве компенсации коэффициента мощности
среда	Место использования	В помещении, без взрывоопасных или агрессивных газов
	Температура рабочей среды	0~40℃
	Влажность рабочей среды	<90% без конденсата
	Высота	1000Ниже метра (1000метров или более могут быть настроены)
	хранилище/Температура транспортировки	-40℃～+55℃

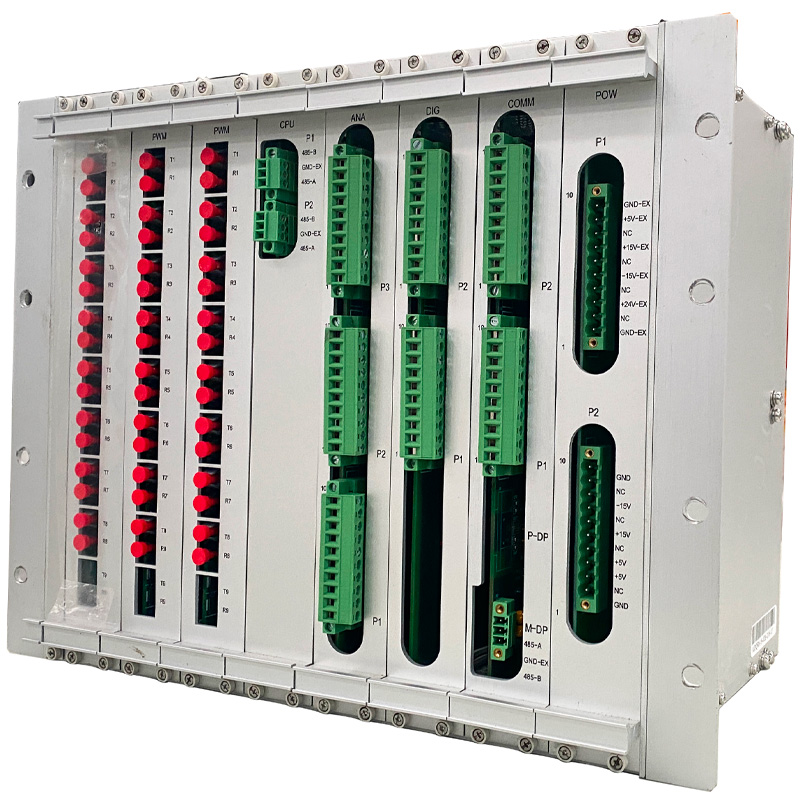

контроль	Метод управления	Векторное управление без датчика скорости, векторное управление с датчиком скорости,В/Фконтроль
	Тип нагрузки	Синхронная машина, асинхронная машина

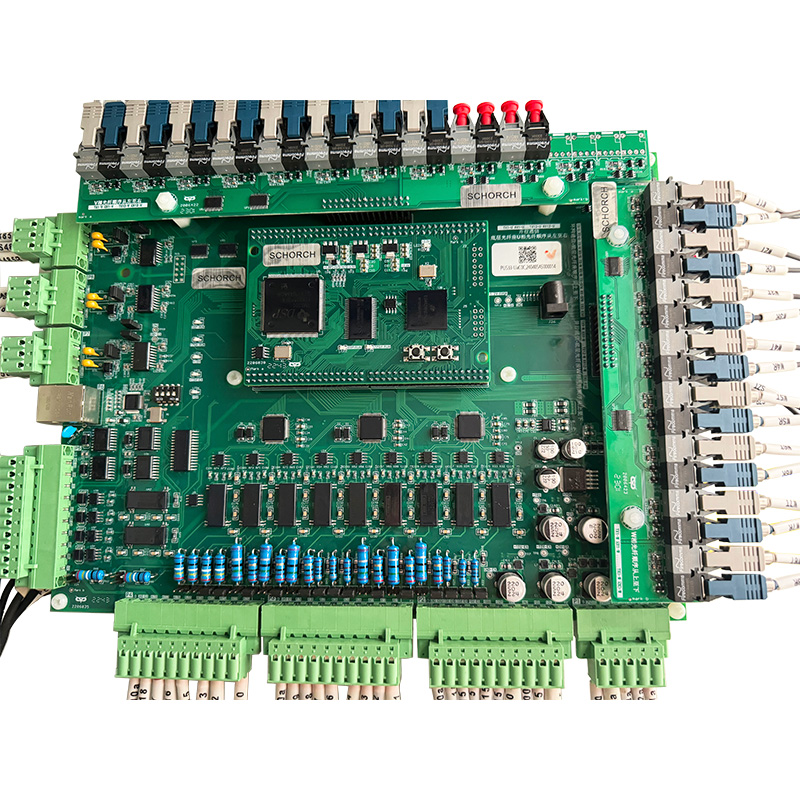

	Управляющий чип	ЦСП,ПЛИС
	ПИДФункция	встроенныйПИДРегулятор, параметры могут быть установлены
	Вспомогательные функции	Двойной источник питания, функция самодиагностики неисправностей
	Функция управления	Возможности Интернета вещей, пуск с постоянным током, постоянное выходное напряжение, мгновенная остановка и перезапуск, синхронизированное подключение к сети, пуск с хода,проезд при низком напряжении
	разрешение по частоте	0,01 Гц
	Изоляция высокого напряжения	Передача сигнала по оптоволоконному кабелю
	коммуникация	Modbus / Profibus / EtherNet / CAN
	Сенсорный дисплей	Входное напряжение, входной ток, выходное напряжение, выходной ток, частота, скорость и т. д.
другой	функция защиты	Перегрузка по току преобразователя частоты, короткое замыкание, заземление, перенапряжение, пониженное напряжение, потеря фазы, перегрев, неисправность охлаждающего вентилятора, неисправность связи и т. д.

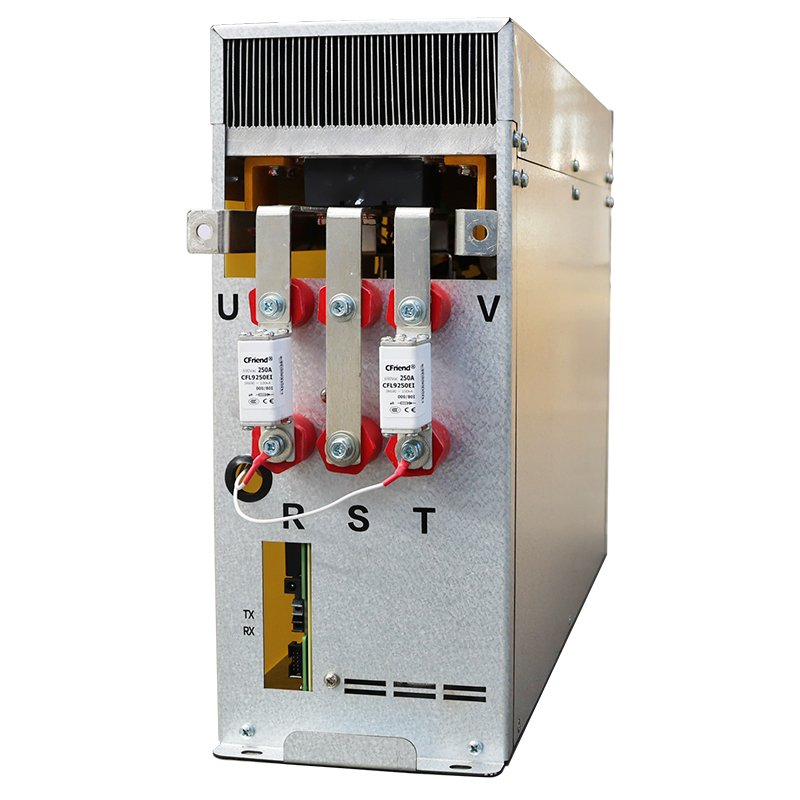

	Силовые устройства	БТИЗ,диод
	Байпас силового агрегата (по индивидуальному заказу)	Возможна максимальная резекция2блок неисправности уровня
	Структура инвертора	Интегрированный дизайн, модульная конструкция, общая транспортировка
	Метод охлаждения	воздушное охлаждение/водяное охлаждение
	уровень защиты	ИП54/55(Настраиваемый)
