Специальный высоковольтный инвертор для горнодобывающей промышленности

Специальный высоковольтный инвертор для горнодобывающей промышленности

Параметры продукта

Сделанный на заказ:

Да
Сертификации:

ISO9001
Гарантия:

1 год

Подробнее Связаться с магазином

АО «SCHORCH Электрик»

№ 28, проспект Андонг, Зона экономического развития, район Анжу, город Суйнин, провинция Сычуань

Описание продукта

Информация о компании

Основная информация

Номинальное напряжение

6kV / 10kV / 11kV / 13.8kV

Диапазон мощности

500kW ~ 20MW

Перегрузочная способность

150% (60 секунд), 180% (3 секунды)

Степень защиты

IP54 / IP55

Упаковка и доставка

Транспортная Упаковка

Стандартная транспортная упаковка

Происхождение

Китай

Описание продукта

Горнодобывающая отрасль характеризуется сложными условиями эксплуатации, включая высокие нагрузки, значительные механические удары, большое количество пыли, повышенную влажность и сложность технического обслуживания. Компания Schorch Electric разработала специализированный высоковольтный преобразователь частоты Schorch-HV Mining Series, который предназначен для работы с такими ключевыми механизмами, как подъемные машины, дробилки, мельницы, ленточные конвейеры и дренажные насосы.

Подходит для двигателей с напряжением 6kV / 10kV / 11kV / 13.8kV

Основные характеристики

1.Высокая надежность, адаптация к сложным условиям

● Степень защиты IP54 / IP55, устойчива к пыли, влаге и агрессивным средам
● Ударопрочная конструкция, устойчивая к частым пускам и остановкам в тяжелых условиях
● Широкий диапазон рабочих температур от -40°C до +55°C, подходит для работы в экстремальном климате

2.Мощная перегрузочная способность, рассчитанная на горнодобывающую промышленность

● Перегрузочная способность 150% от номинального тока в течение 60 секунд, 180% в течение 3 секунд
● Высокий пусковой момент на низкой скорости, идеально подходит для мельниц и дробилок
● Функция плавного пуска, снижает нагрузку на электросеть и механическое оборудование, продлевает срок службы

3.Интеллектуальная система управления для горнодобывающей промышленности

● Векторное управление (VC) / прямое управление моментом (DTC)для высокой динамической точности
● Автоматическая регулировка нагрузки, адаптация мощности в зависимости от условий работы
● Удаленный мониторинг и диагностика, интеграция в системы SCADA / DCS

4.Энергоэффективность и снижение эксплуатационных расходов

● Функция рекуперации энергии, возврат энергии торможения, снижение энергозатрат
● Оптимизированный алгоритм управления, снижение потерь реактивной мощности, повышение коэффициента мощности
● Система многомашинного взаимодействия, адаптирована для управления несколькими конвейерами одновременно

Основные технические параметры

● Номинальное напряжение: 6kV / 10kV / 11kV / 13.8kV
● Диапазон мощности: 500kW ~ 20MW
● Перегрузочная способность: 150% (60 секунд), 180% (3 секунды)
● Степень защиты: IP54 / IP55
● Система охлаждения: Принудительное воздушное / воздушно-водяное
● Диапазон рабочих температур: -40°C ~ +55°C
● Протоколы связи: Modbus / Profibus / EtherNet / CAN
● Функция рекуперации энергии: Опционально

Области применения

● Подъемные машины– плавный старт, снижение нагрузок на канаты, повышение безопасности
● Дробилки– низкоскоростной привод с высоким крутящим моментом, повышение эффективности дробления
● Мельницы– точное регулирование скорости, улучшение качества измельчения руды
● Ленточные конвейеры– синхронизация работы нескольких машин, повышение эффективности транспортировки
● Дренажные насосы– интеллектуальное регулирование частоты вращения, снижение энергозатрат

Ожидаемые результаты

● Увеличение срока службы оборудования за счет снижения механических нагрузок
● Сокращение времени простоя, интеллектуальная система диагностики обеспечивает быструю локализацию неисправностей
● Экономия электроэнергии на 10% - 30%, снижение затрат на эксплуатацию
● Повышение безопасности горных работ, снижение риска внезапных отказов оборудования

Заключение

Высоковольтный преобразователь частоты Schorch-HV Mining Series разработан специально для тяжелых условий горнодобывающей промышленности. Он обеспечивает высокую надежность, эффективность и интеллектуальное управление, помогая предприятиям увеличить производительность, снизить эксплуатационные расходы и достичь устойчивого развития.

Свяжитесь с нами для получения технических спецификаций или индивидуального решения!

Таблица параметров

проект	содержание	Варианты технических параметров
входить	входное напряжение	Три фазы,6/10/11/13,8кВ
	допускать колебания	±10%
	управляющее напряжение	Три фазы380 В переменного тока/400 В переменного тока
выход	Выходное напряжение	0~6/10/11/13,8кВ
	Выходной ток	0~Номинальный ток
	Выходная частота	0~50 Гц(Можно установить максимум120 Гц)
производительность	Входной сигнал	Текущие гармоники<4%, фильтр гармоник не требуется
	Форма выходного сигнала	dv/dt<1000 В/мксВыходной фильтр не требуется
	Общая эффективность машины	Номинальное время работы, общее>95%
	коэффициент мощности	>0,96,(20%~100%Диапазон скоростей) Нет необходимости в устройстве компенсации коэффициента мощности
среда	Место использования	В помещении, без взрывоопасных или агрессивных газов
	Температура рабочей среды	0~40℃
	Влажность рабочей среды	<90% без конденсата
	Высота	1000Ниже метра (1000метров или более могут быть настроены)
	хранилище/Температура транспортировки	-40℃～+55℃

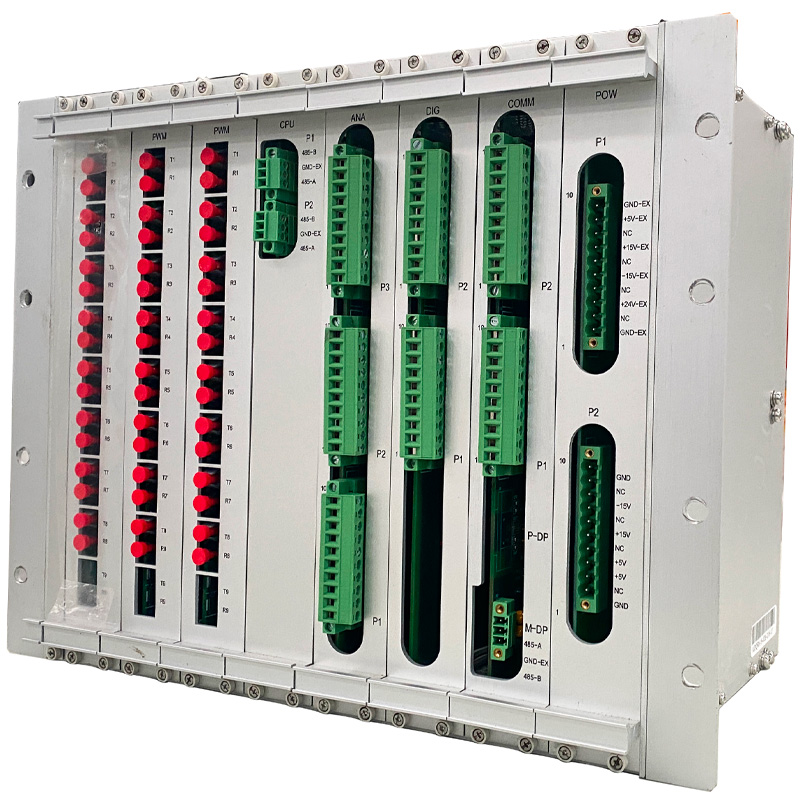

контроль	Метод управления	Векторное управление без датчика скорости, векторное управление с датчиком скорости,В/Фконтроль
	Тип нагрузки	Синхронная машина, асинхронная машина

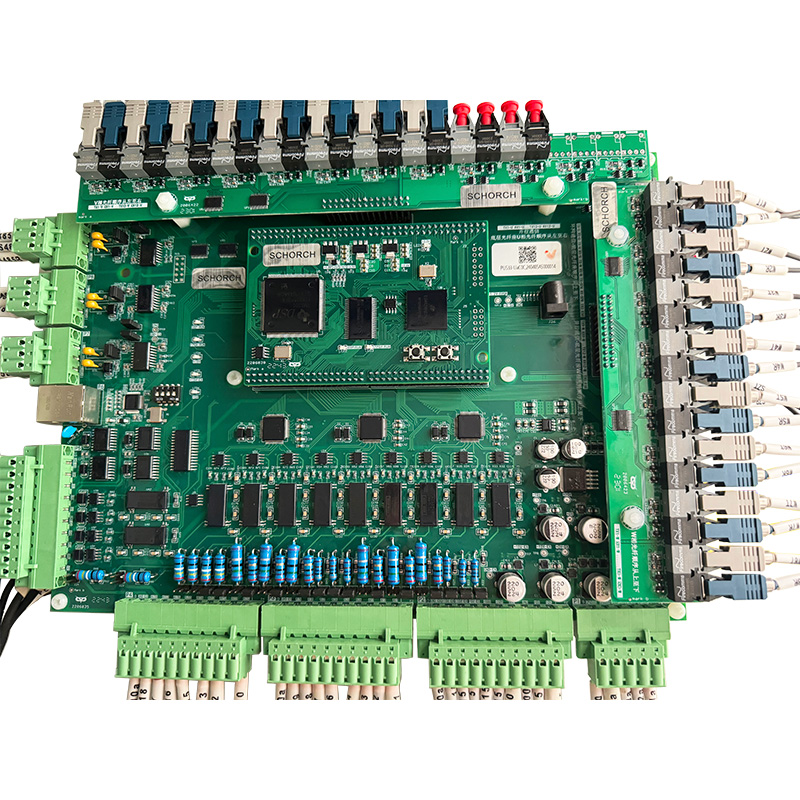

	Управляющий чип	ЦСП,ПЛИС
	ПИДФункция	встроенныйПИДРегулятор, параметры могут быть установлены
	Вспомогательные функции	Двойной источник питания, функция самодиагностики неисправностей
	Функция управления	Возможности Интернета вещей, пуск с постоянным током, постоянное выходное напряжение, мгновенная остановка и перезапуск, синхронизированное подключение к сети, пуск с хода,проезд при низком напряжении
	разрешение по частоте	0,01 Гц
	Изоляция высокого напряжения	Передача сигнала по оптоволоконному кабелю
	коммуникация	Modbus / Profibus / EtherNet / CAN
	Сенсорный дисплей	Входное напряжение, входной ток, выходное напряжение, выходной ток, частота, скорость и т. д.
другой	функция защиты	Перегрузка по току преобразователя частоты, короткое замыкание, заземление, перенапряжение, пониженное напряжение, потеря фазы, перегрев, неисправность охлаждающего вентилятора, неисправность связи и т. д.

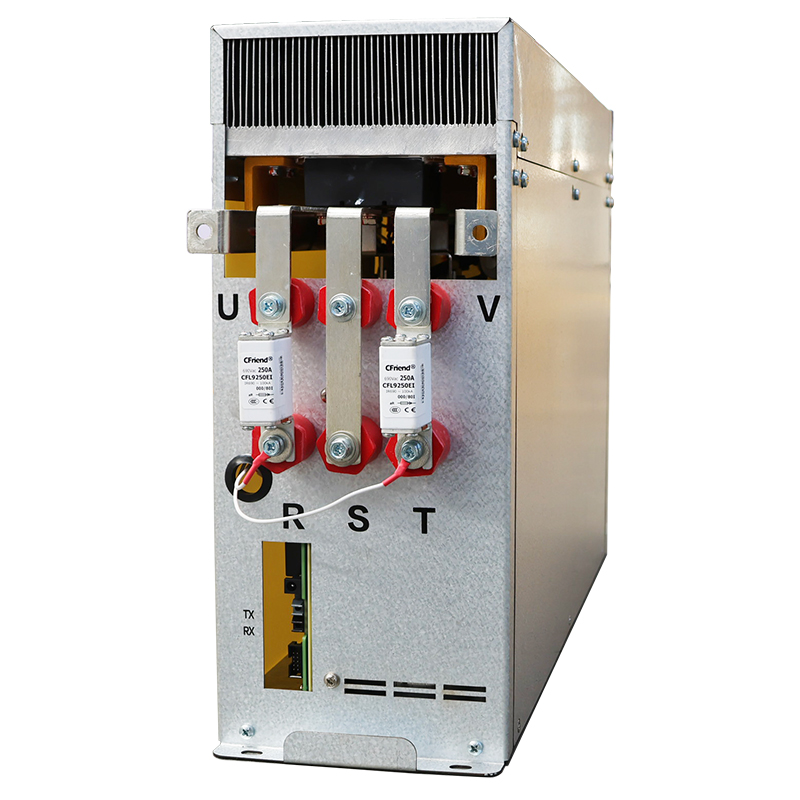

	Силовые устройства	БТИЗ,диод
	Байпас силового агрегата (по индивидуальному заказу)	Возможна максимальная резекция2блок неисправности уровня
	Структура инвертора	Интегрированный дизайн, модульная конструкция, общая транспортировка
	Метод охлаждения	воздушное охлаждение/водяное охлаждение
	уровень защиты	ИП54/55(Настраиваемый)
