Средневольтный алюминиевый силовой кабель Al-XLPE-PVC

Параметры продукта

Индивидуализация:

Доступный
Послепродажное обслуживание:

Онлайн-сервисы

Подробнее Связаться с магазином

АО Цанчжоу Хуэйю Кабель

Южная сторона улицы Ши-Бэй, деревня Личжангэ, посёлок Цзуньцзучжуан, город Хэцзянь, городской округ Цанчжоу, провинция Хэбэй

Описание продукта

Информация о компании

Основная информация

Изоляционный материал

Сшитый полиэтилен (XLPE)

Номинальное сечение изделия

1*120 мм²

Стандарт исполнения

IEC 60502-3:2004

Номинальное напряжение продукта

8,7/15 кВ (Um=17,5 кВ)

Толщина изоляции продукта

4,5 мм

Средний внешний диаметр

29,5 мм

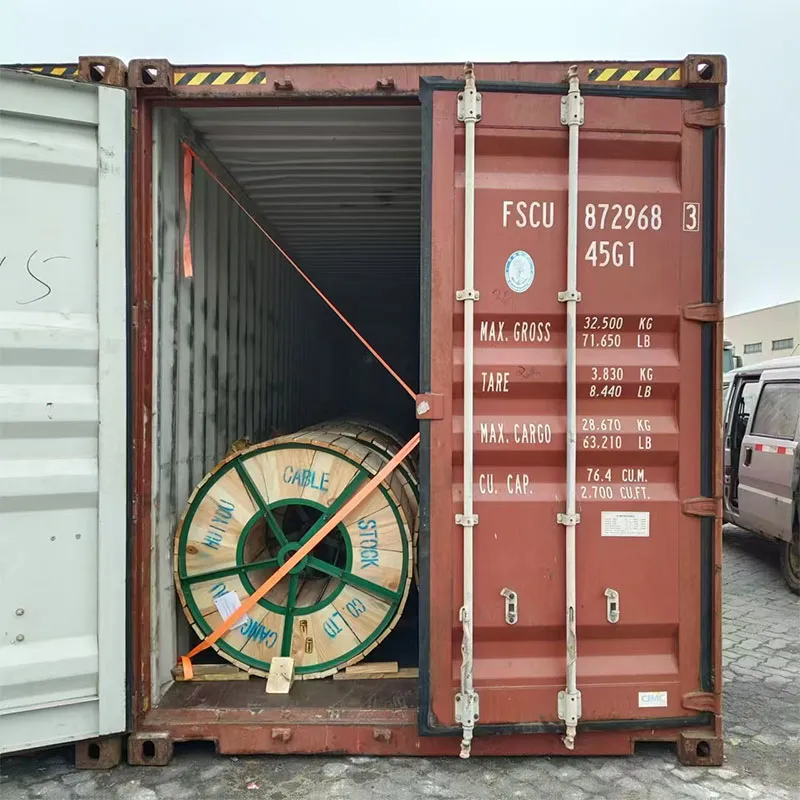

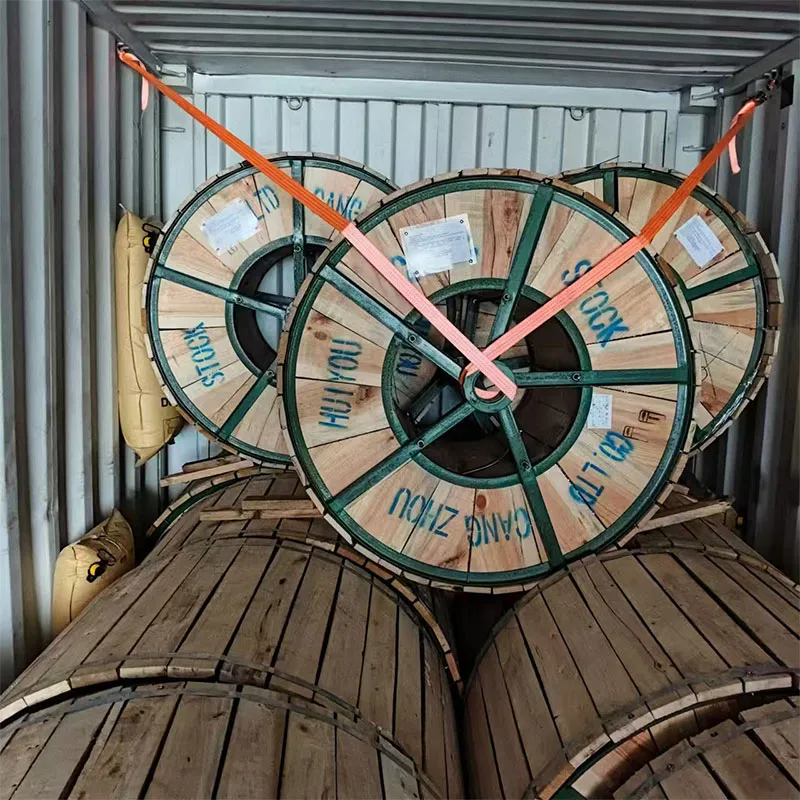

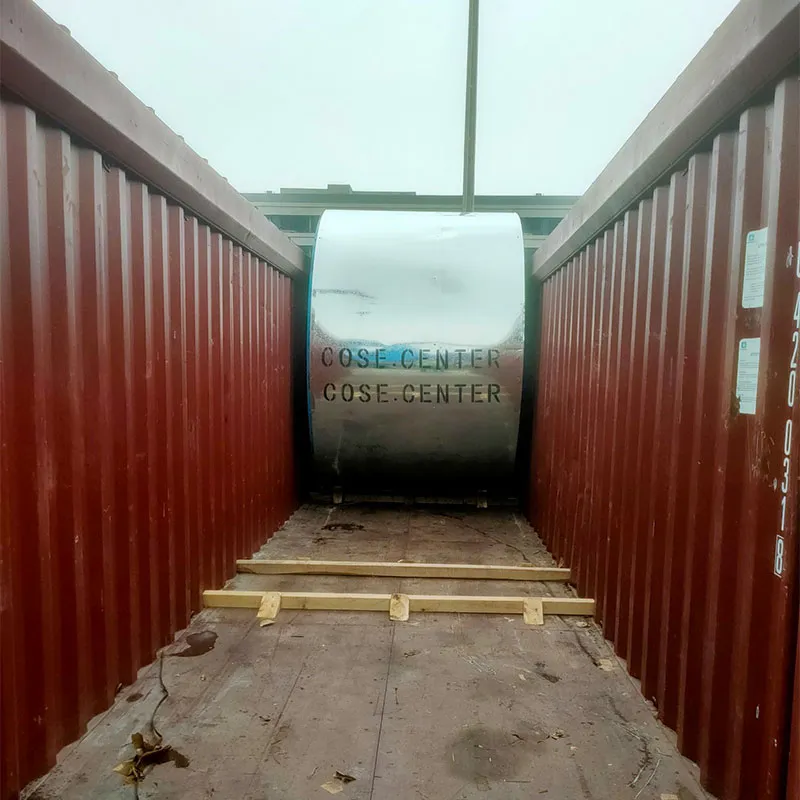

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Средневысоковольтный однопроволочный алюминиевый силовой кабель

Название продукта	Кабель Член общества, средневысоковольтный однопроволочный силовой кабель с изоляцией из сшитого полиэтилена, алюминиевый сердечник Al-XLPE-PVC-8.7/15kV-1*120
Бренд продукта	Член общества
Информация о ценах
Минимальный заказ	10 метров
Общий объем поставки	99999 метров

Подробные параметры

бренд	Член общества	Поддерживается ли индивидуальная обработка/пользовательская настройка	да	Импортируется ли	Нет
Тип товара	электрический кабель	Область применения	Сценарии, такие как ответвления городской электросети, распределение электроэнергии на крупных промышленных предприятиях, выводы из подстанций, прокладка на длительные расстояния и т.д., могут быть прочно проложены в помещении, кабельном канале, трубопроводе, непосредственно в земле (без сильного механического воздействия) и в других условиях.	Цвет изоляции	Черный (специальный атмосферостойкий цвет для одной жилы)
изоляционный материал	Сшитый полиэтилен (XLPE)	Номинальное сечение изделия	1*120 мм²	Стандарт исполнения	IEC 60502-3:2004
Номинальное напряжение продукта	8,7/15 кВ (Um=17,5 кВ)	Толщина изоляции продукта	4,5 мм	Стандартная длина	Потребности клиентов
Регионы продажи	всенациональный	средний внешний диаметр	29,5 мм	Рекомендованный вес	2400 кг/км
Способ транспортировки	Логистика (навивка на барабан для кабеля)	Место отправки	Цанчжоу, Хэбэй	Стоимость доставки	Цена не включает стоимость доставки, доставка оплачивается отдельно

Описание товара

Этот продукт использует скрученные проводники из алюминиевого сердечника с высокой проводимостью, изоляцию из высоковольтного XLPE и оболочку из поливинилхлорида. Он сочетает в себе легкий алюминиевый сердечник, экономичность и превосходные электрические характеристики изоляции XLPE, подходит для передачи электроэнергии на средние и высокие напряжения с однофазным проводом, способен стабильно выдерживать номинальное напряжение 8,7/15 кВ, удовлетворяя потребности средненапряжённой сети, питания крупного промышленного оборудования и прокладки на большие расстояния.

Структурный состав

1. Проводник:

Используется алюминиевое сердечник, обладающее отличной проводимостью, что обеспечивает низкое сопротивление, высокую проводимость и длительную стабильную передачу электроэнергии.

2. Экранирующий слой проводника:

Полупроводниковый материал плотно обжат наружу проводника, устраняя искажения электрического поля на поверхности проводника, выравнивая распределение электрического поля и предотвращая локальные концентрации электрического поля, которые могут вызвать пробой изоляции.

3. Изоляционный слой:

Материал из поливинилхлорида, обладает хорошими изоляционными свойствами и стойкостью к старению, рабочая температура в течение длительного времени 70°C, эффективно обеспечивает безопасность изоляции в процессе передачи электроэнергии.

4. Изоляционный экранный слой:

Полупроводниковый материал нанесен поверх изоляционного слоя для равномерного распределения электрического поля на поверхности изоляции, предотвращает коронный разряд и пробой поверхности изоляции, обеспечивая стабильные изоляционные свойства.

5. Медная лента-экран:

Совмещенные витки высокочистого мягкого меди образуют сплошной проводящий слой; контролируют утечку электрического поля, служат проводником аварийного тока к системе заземления, одновременно подавляют электромагнитное излучение и предотвращают осевое поверхностное разряд.

6. Обжимной слой:

Плотно связывает структуру кабеля, отделяет функциональные слои друг от друга, предотвращает прямое трение и сжатие жестких слоев, предотвращает повреждения и продлевает срок службы кабеля.

7. Защитный слой:

Полиэтиленовый защитный слой с отличной износостойкостью и химической стойкостью, эффективно изолирует кабель от внешней влаги, кислот, щелочей и солей, защищая внутреннюю структуру кабеля.

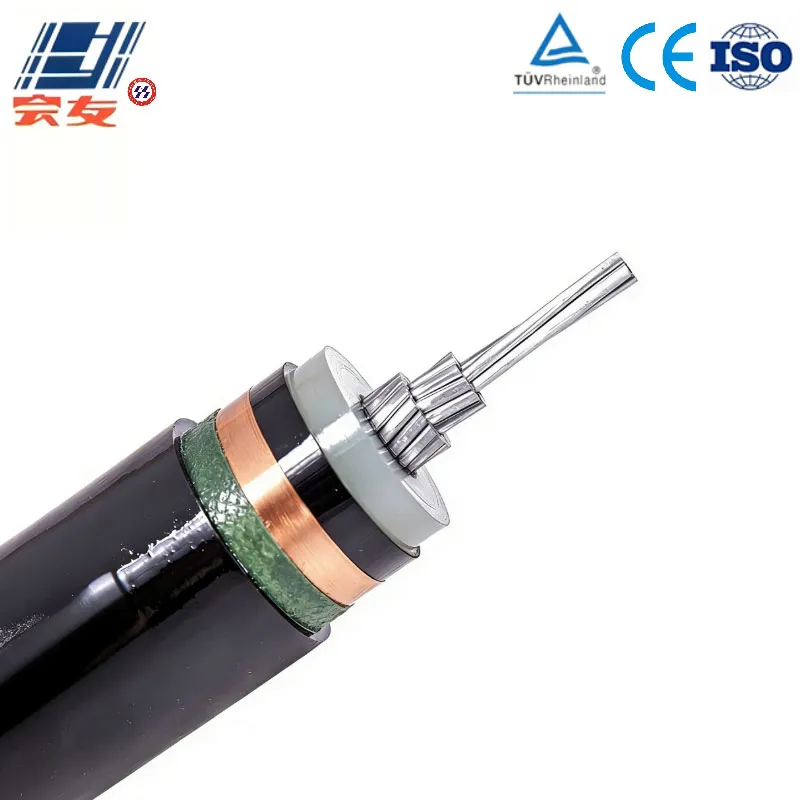

Средневольтный алюминиевый силовой кабель Al-XLPE-PVC (1)

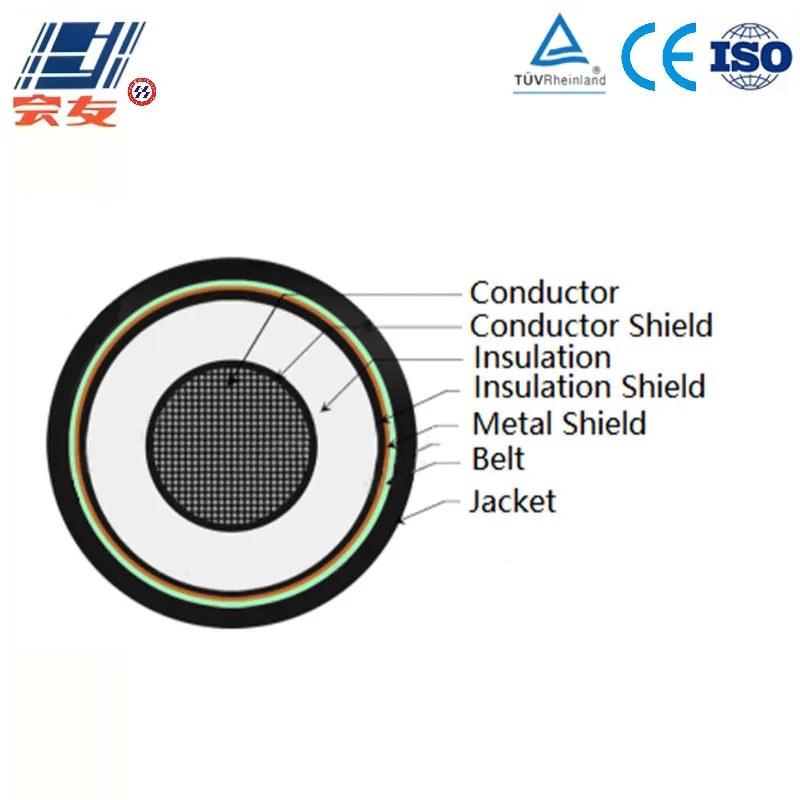

Средневольтный алюминиевый силовой кабель Al-XLPE-PVC (2)

Область применения

Широко используется в городских электрических сетях для прокладки средненапряженных ответвлений, в системах распределения энергии крупных промышленных предприятий, на линиях отходящих кабелей подстанций, в проектах передачи электроэнергии на большие расстояния и других сценариях электроснабжения среднего и высокого напряжения. Может быть прочно уложен в помещениях, кабельных каналах, трубах, при прямой прокладке (без сильного механического воздействия) и в сухой или влажной (без сильной коррозии) среде. Подходит для однофазной передачи электроэнергии и для проектов, где важен вес кабельной укладки, особенно подходит для условий прокладки на большие расстояния и с большими пролётами.

Характеристики продукта

Изоляционные свойства: изоляционный слой XLPE обработан с помощью технологии трехслойной коэкструзии, обладает высокой прочностью к высоким напряжениям, стойкостью к локальным разрядам, крайне низкими диэлектрическими потерями (≤0,0003@20°C), способен длительно и стабильно выдерживать напряжение 8,7/15 кВ, исключая риск пробоя изоляции и утечки тока, обеспечивая надежность передачи электроэнергии среднего напряжения.

Термоустойчивость: длительная рабочая температура до 90℃, при коротком замыкании максимальная выдерживаемая температура 250℃ (в течение 5 секунд), адаптирован к изменениям температуры в различных условиях, таких как на открытом воздухе и под землей, приспособлен к изменениям температуры, вызванным колебаниями нагрузки мощного оборудования. Механические и легковесные характеристики: алюминиевый сердечник с лёгкой конструкцией, на 30% легче медного кабеля того же сечения, что снижает затраты на транспортировку и укладку; прочность проводника на растяжение ≥120 МПа, полиэтиленовая оболочка устойчива к растяжению и износу, общая структура адаптирована к обычным условиям укладки, срок службы превышает 30 лет.

Коррозионная стойкость: поливинилхлоридная оболочка устойчива к кислотам, щелочам и слабой коррозии от солевого тумана, а на поверхности алюминиевого сердечника образуется естественная оксидная пленка, обеспечивающая отличную коррозионную стойкость. Это делает изделие подходящим для различных условий прокладки как внутри, так и снаружи помещений; для стабильного использования достаточно избегать прямого контакта с сильно щелочными средами.

Сечение проводника (мм²)	Прямое распределение тока в воздухе (A)	Токопроводимость в земле при прямой прокладке (A)
50	180	195
70	220	240
95	265	285
120	300	325
150	340	365
185	385	415
240	450	485
300	510	550
400	590	635
500	670	720
630	770	830

Тип деятельности:

Производитель / завод
Основная продукция:

Высоковольтные силовые кабели 110 кВ; силовые кабели 35 кВ и ниже; самонесущие изолированные провода 1 кВ и 10 кВ и ниже; силовые кабели с ПВХ-изоляцией 0,6/1 кВ и ниже; гибкие огнестойкие кабели с минеральной изоляцией и т. д.
Количество сотрудников:

780
Год основания:

1966
Сертификация систем менеджмента:

ISO9001
Средний срок поставки:

7 дней
Номер:

9113090066907284XD
Среднее время ответа:

Меньше или равно 24 часам

Акционерное общество Цанчжоу Хуэйю Кабель было основано в 1966 году, является предприятием-экспортёром, приносящим валютную выручку, и компанией, котирующейся на Пекинской площадке «Новая третья доска» (NEEQ) с кодом акций: 831844. Компания признана высокотехнологичным научно-техническим предприятием Министерством науки и техники КНР и Управлением науки и техники провинции Хэбэй, а также удостоена звания предприятия страны «Дорожайщего договоры и ценящего кредит». Общая площадь территории компании составляет 96 888 квадратных метров, площадь застройки — 37 000 квадратных метров. Наличие основных фондов — 580 миллионов юаней, оборотных средств — 690 миллионов юаней, численность сотрудников — 780 человек, в том числе 120 инженерно-технических работников. Успешный ввод в эксплуатацию высоковольтной вертикальной башенной производственной линии придал компании мощный импульс развития, годовой объём производства кабельной продукции различных моделей и спецификаций достиг более 400 000 километров. Компания обладает отлаженной организационной структурой, современным офисным оборудованием и передовыми производственными, контрольными и испытательными средствами. Руководствуясь принципами добросовестного ведения бизнеса и предоставления услуг с энтузиазмом, компания считает своей миссией социальную ответственность, активно осваивает рынки и совместно способствует процветанию.

Возможность торговать

Международные торговые термины(Incoterms):

FOB, CIF, EXW, CFR
Условия оплаты:

LC, T/T, D/P
Средний срок поставки:

7 дней
Количество сотрудников по внешней торговле:

60
Год начала экспорта:

1990
Доля экспорта:

30%
Основные рынки сбыта:

Россия, Соединенные Штаты, Япония, Европа
Ближайший порт:

Порт Хуанхуа
Схема импорта-экспорта:

Общий режим

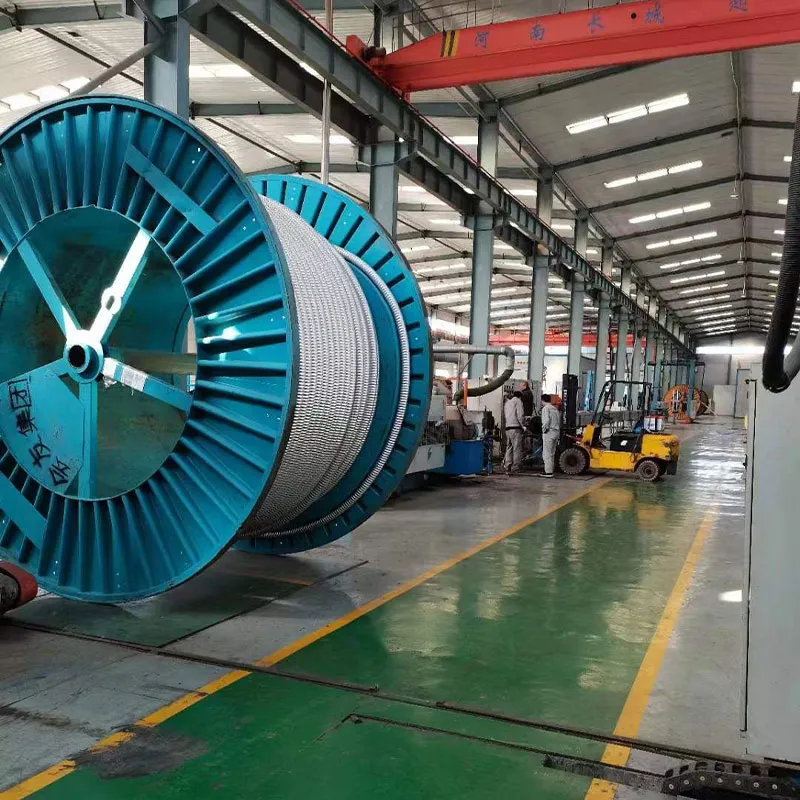

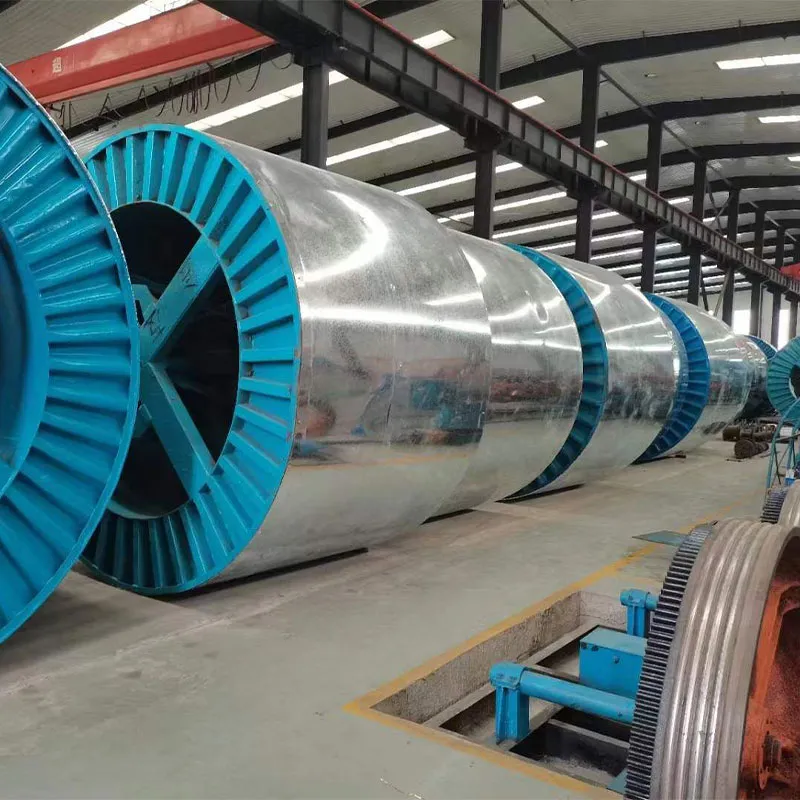

Производственные мощности

Адрес завода:

Южная сторона улицы Ши-Бэй, деревня Личжангэ, посёлок Цзуньцзучжуан, город Хэцзянь, городской округ Цанчжоу, провинция Хэбэй
Научно-исследовательский потенциал:

отличный
Количество научных сотрудников:

120
Годовой объем производства:

1 миллиард

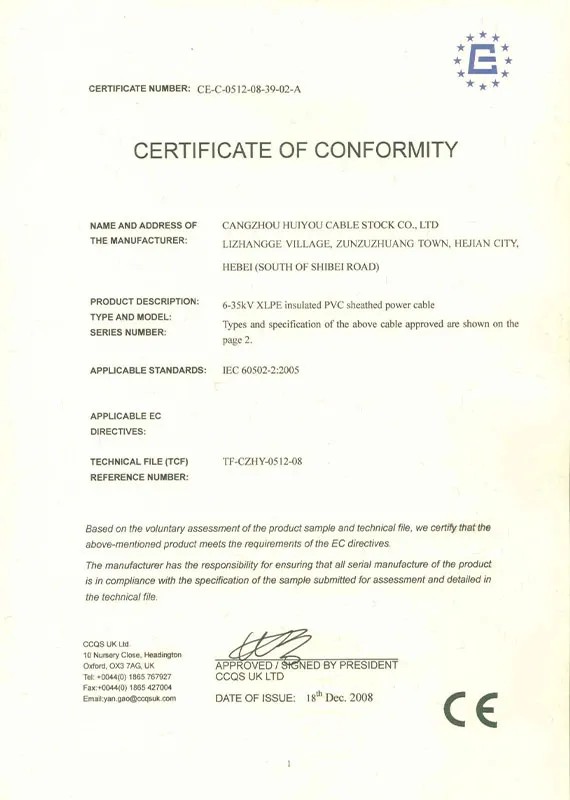

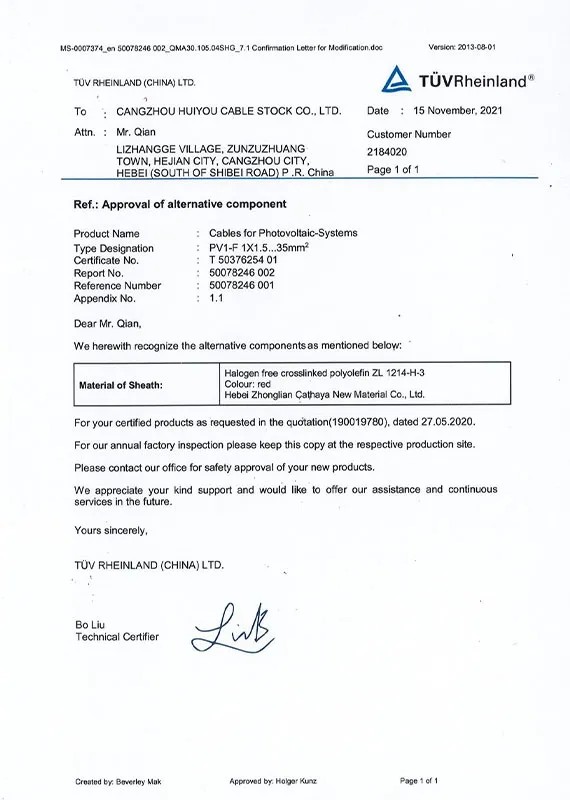

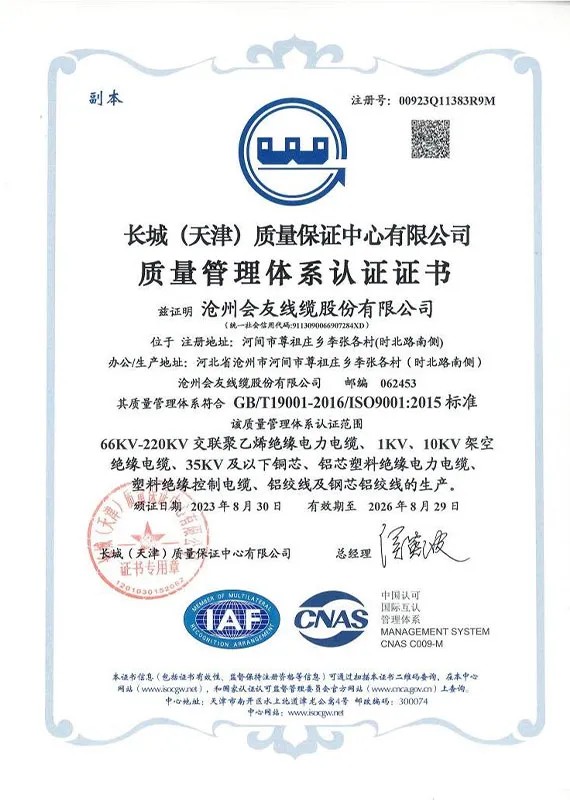

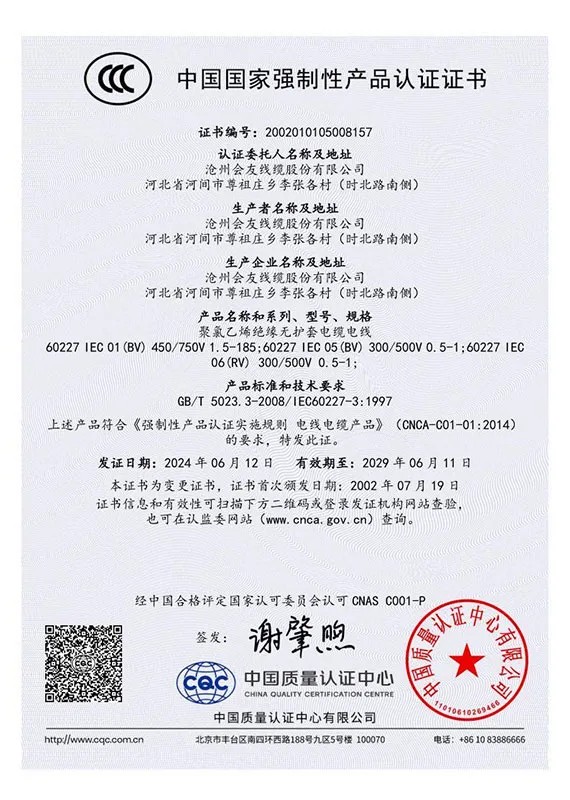

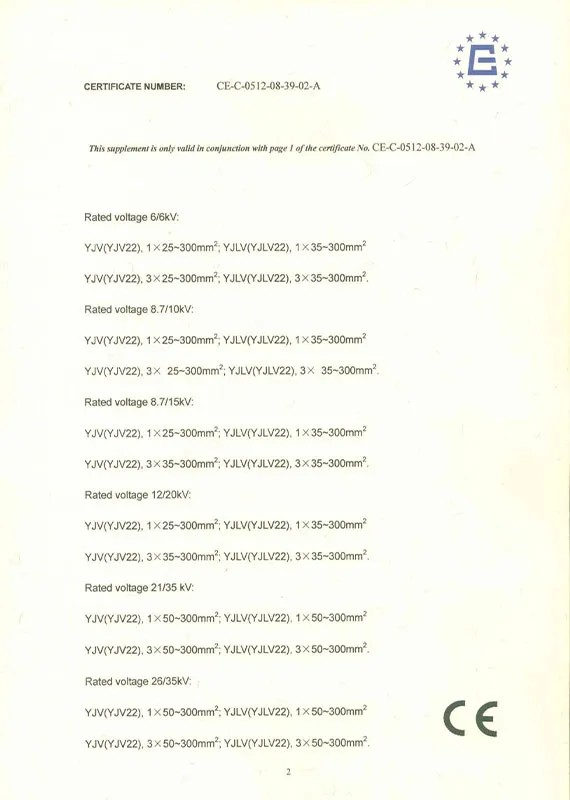

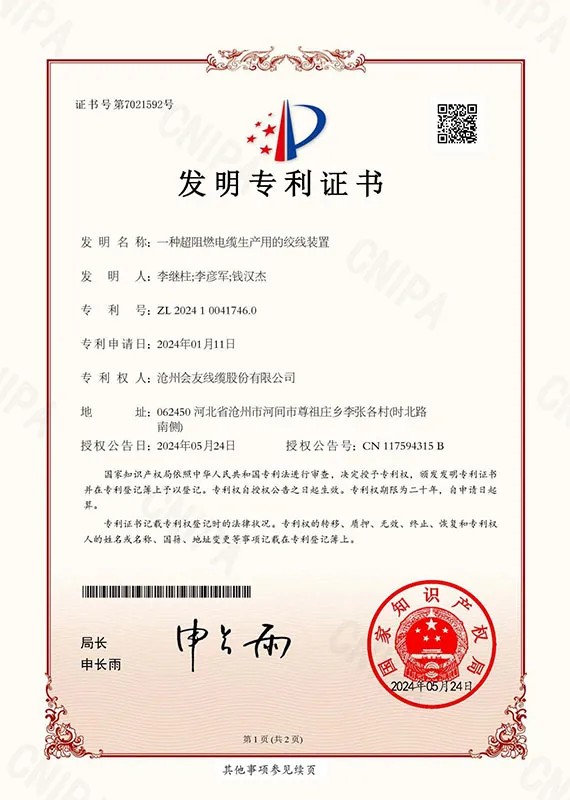

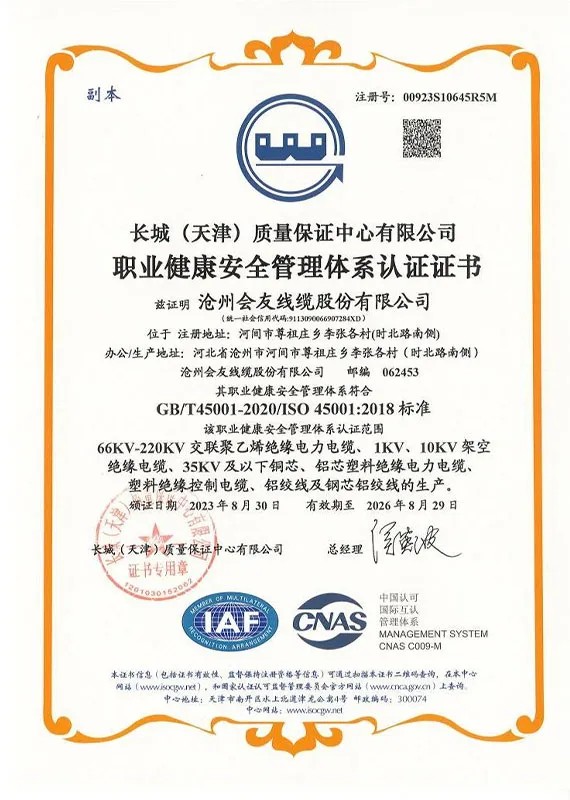

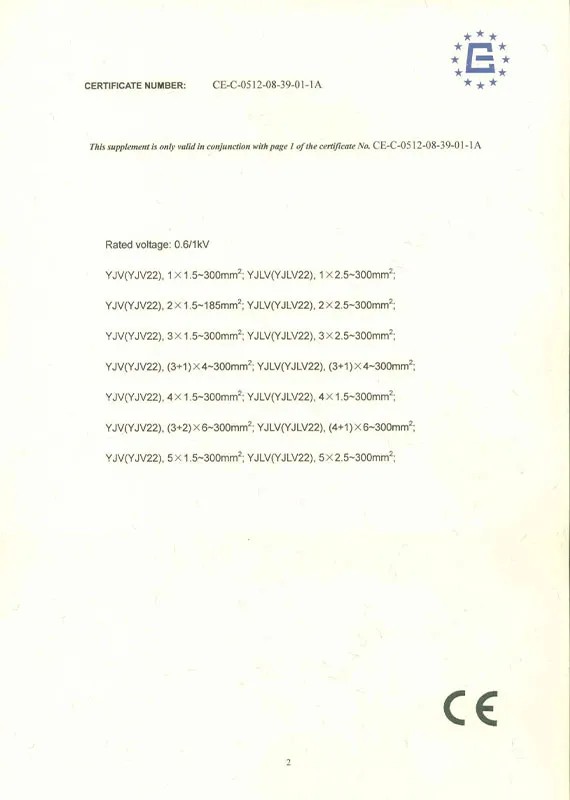

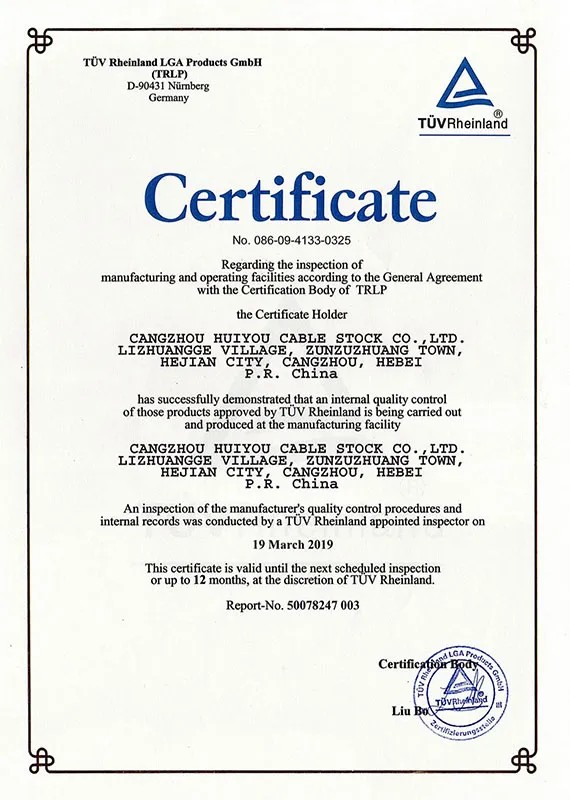

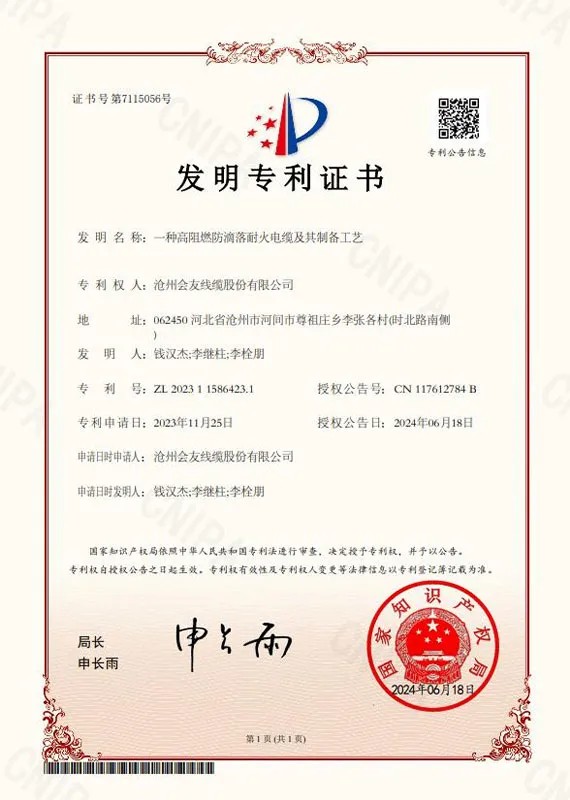

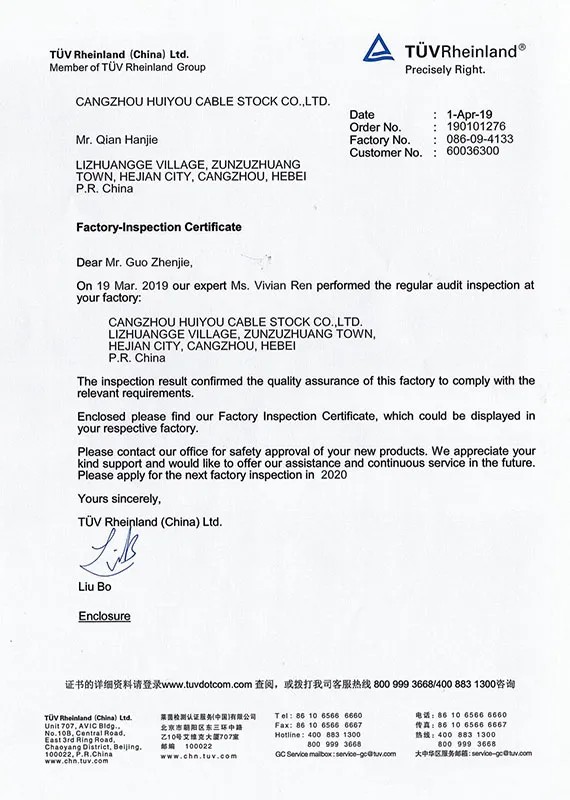

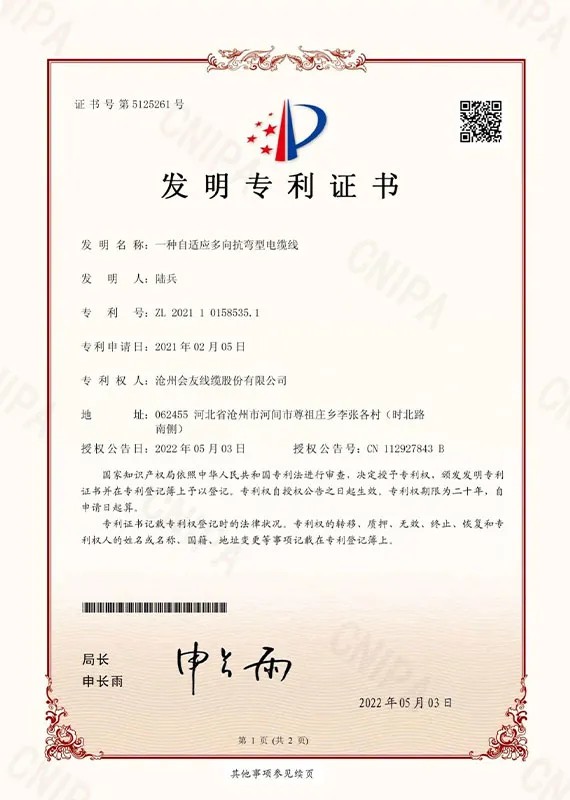

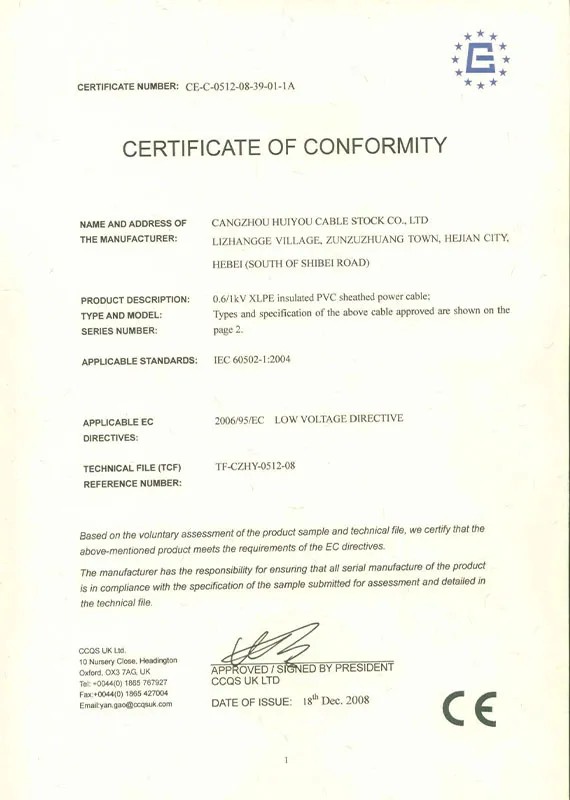

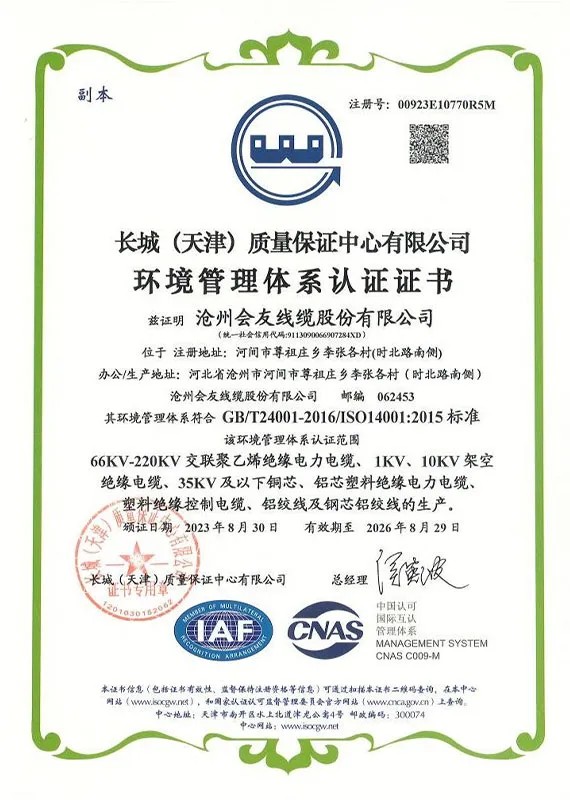

Сертификат
