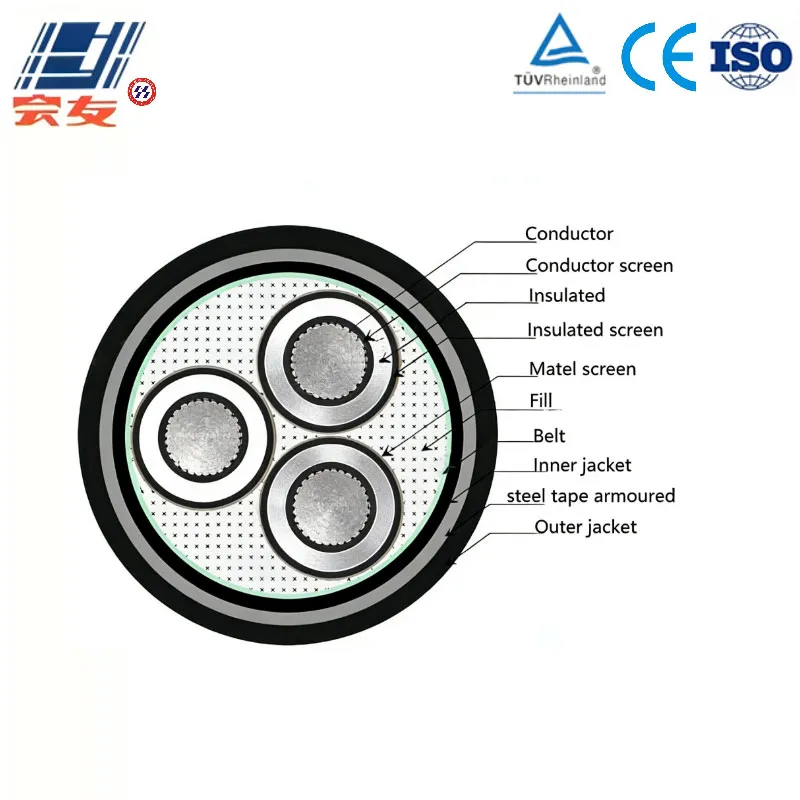

Структурный состав

1. Проводник: используется алюминиевый сердечник с отличной проводимостью в соответствии со стандартом IEC 60502-1:2004. Алюминиевая сердечник обычно состоит из алюминия высокой чистоты, что обеспечивает низкое сопротивление и высокую проводимость.

2. Экранирование проводника: Полупроводниковый материал плотно сжимается снаружи проводника, что устраняет искажение электрического поля на поверхности проводника, балансирует распределение электрического поля и предотвращает пробои изоляции, вызванного локальной концентрацией электрического поля.

3. Изоляционный слой: сшитый полиэтиленовый материал, обладающий высокой изоляцией, теплостойкостью (длительноя рабочая температура 90°C) и химической коррозионной устойчивостью, обеспечивающий стабильную передачу энергии.

4. Слой изоляционного экранирования: Полупроводящие материалы экструдируются за пределы изоляционного слоя для равномерной изоляции электрического поля на изолирующей поверхности, предотвращения коронного разряда и разрушения изоляционной поверхности, а также обеспечения стабильной работы изоляции.

5. Экранирование медной полосы: мягкая медная полоса высокой чистоты перекрывается и обмотывается, образуя непрерывный проводящий слой; Контролировать утечку электрического поля, подавать его в систему заземляния в виде неисправного тока, одновременно подавлять электромагнитное излучение и предотвращать осевой разряд поверхности.

6. Заполнительный слой: Зазор между сердечным проводом многосердечного кабеля заполняется полипропиленовой заполнительной верёвкой, чтобы секция кабеля была ровной и круглой, обеспечивая компактную конструкцию, избегая смещения сердечника при укладке и улучшая антиэкструзионную эффективность и гибкость кабеля.

7. Обмотайте конструкцию троса: плотно зафиксируйте конструкцию кабеля, разделяйте различные функциональные слои, избегайте прямого трения и экструзии твёрдого слоя, предотвращайте повреждения и продлевайте срок службы кабеля.

8. Подкладочный слой: изолировать внешнюю влагу и примеси, предотвращать коррозию и окисление, поддерживать проводимость и заземляющие характеристики экранирующего слоя, буферизировать внешнее трение и силу экструзии, а также избегать повреждения внутреннего и экранирующего слоя из-за внешних воздействий.

9. Броневой слой: Стальная ленточная бронированная конструкция обеспечивает механическую защиту троса, повышая его устойчивость к внешним силам (таким как устойчивость к сжатию, удару и проколу), подходит для прямых захоронений или сред, подверженных механическим повреждениям.

10. Слой оболочки: ПВХ-оболочка, обладающая хорошей износостойкостью, устойчивостью к погодным условиям и антивозрастными свойствами, защищая внутреннюю структуру от внешней эрозии.
