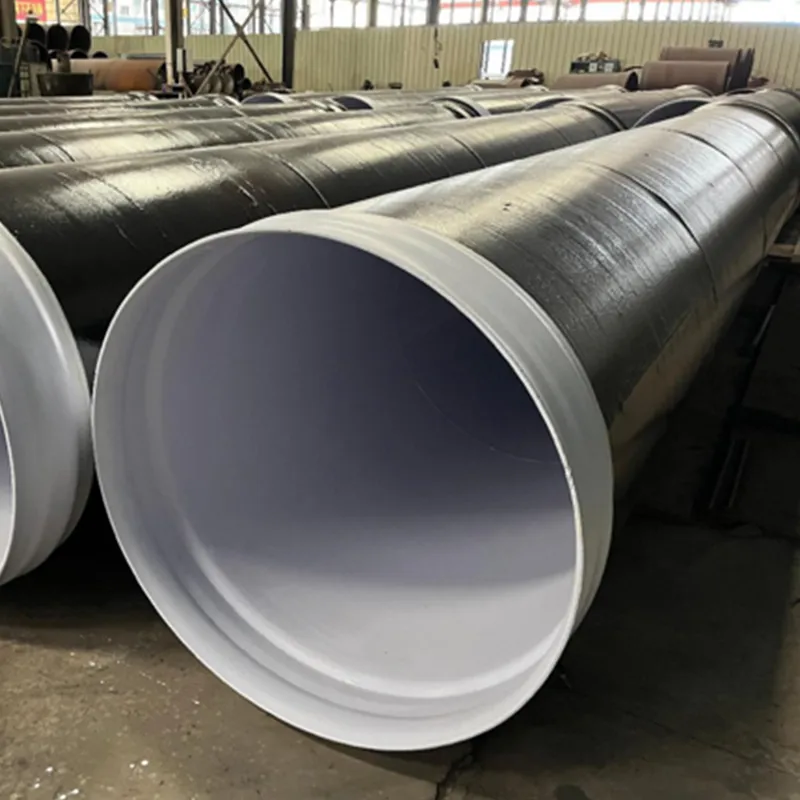

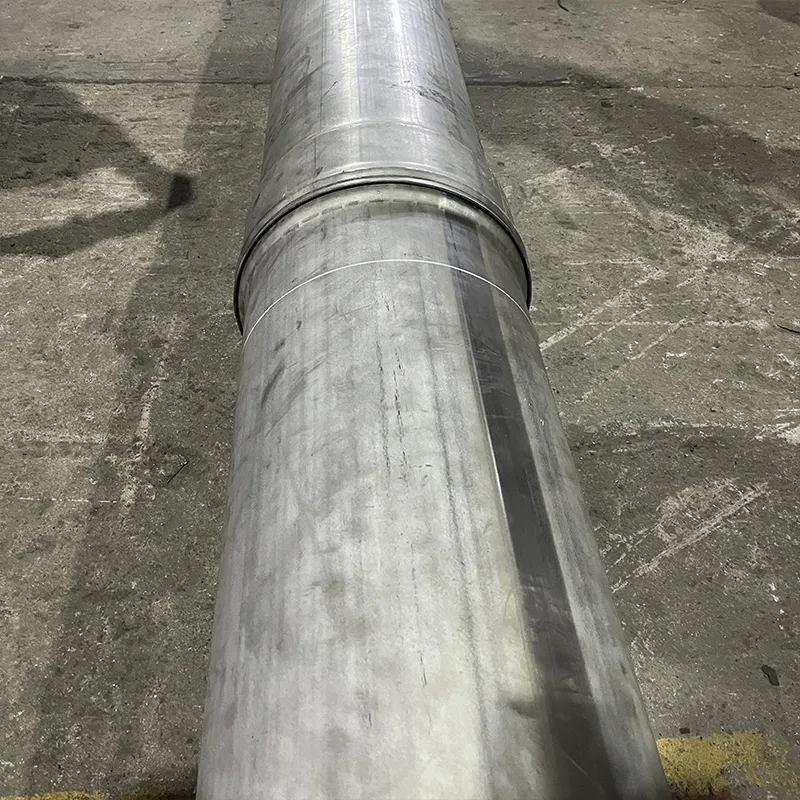

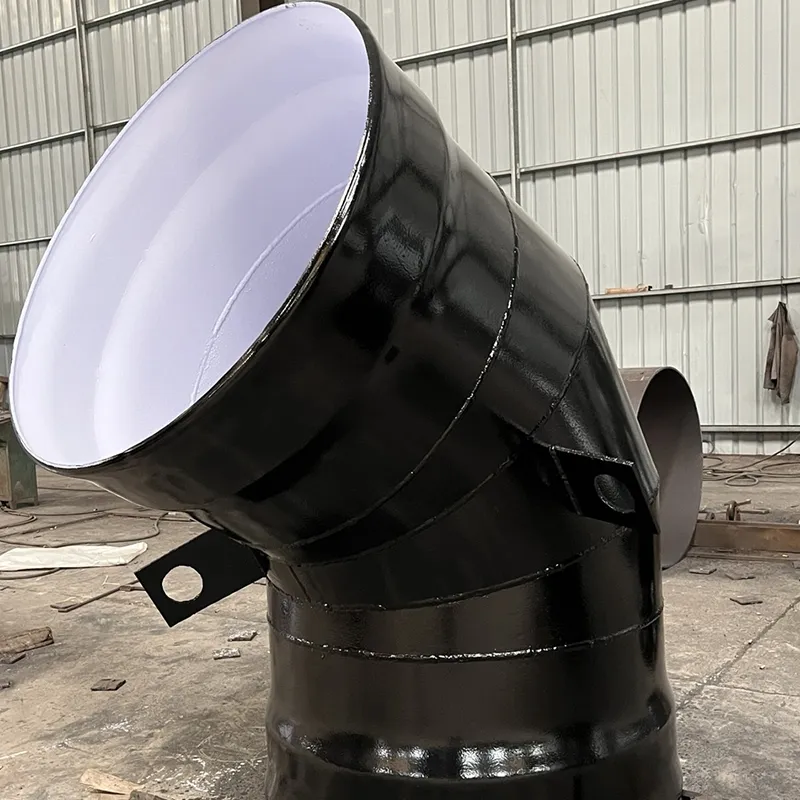

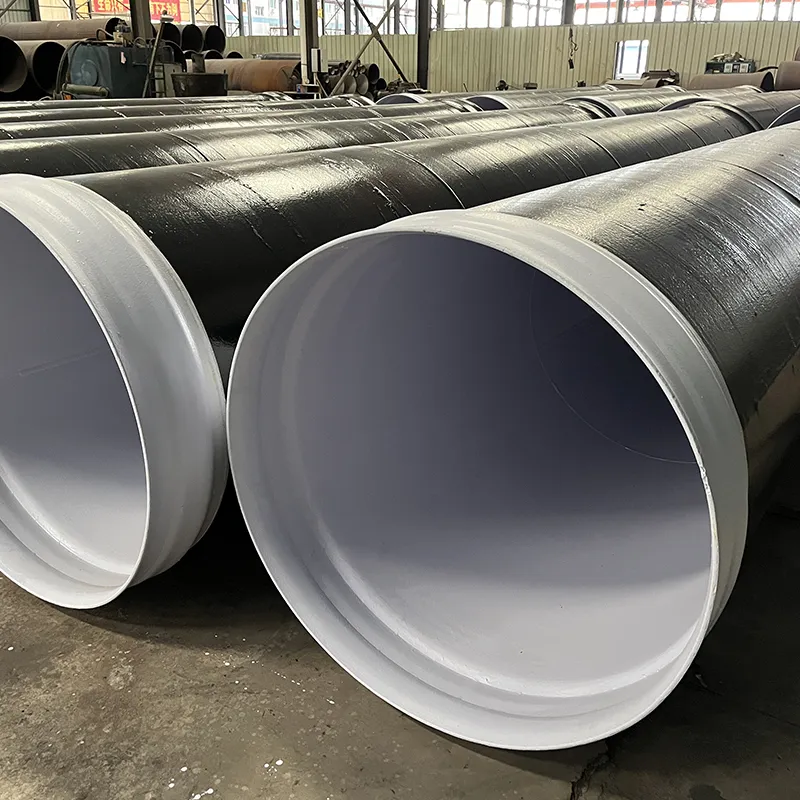

Стальная труба с самозаанкеривающимся соединением

  • ₽23.01

    100 метр
Получение последних цен

Параметры продукта

  • Возможность индивидуальной настройки:

    Доступно

  • Послепродажное обслуживание:

    Комплексное решение от поставщика

  • Гарантия:

    При стандартном использовании — не менее 2 лет

Подробнее Связаться с магазином
АО Гуандун Дунфан Трубная Промышленность
№ 9, Южный проспект, промышленная зона Дунцунь, поселок Синтань, район Шуньдэ, город Фошань, провинция Гуандун
Описание продукта
Информация о компании
Основная информация
Материал
Бесшовная сталь EN 10083-1
Резьба
Правая/левая резьба
Применение
Соединение и удлинение полых стержней
Упаковка и доставка
Транспортная Упаковка
стандартная транспортная упаковка
Происхождение
China
Описание продукта

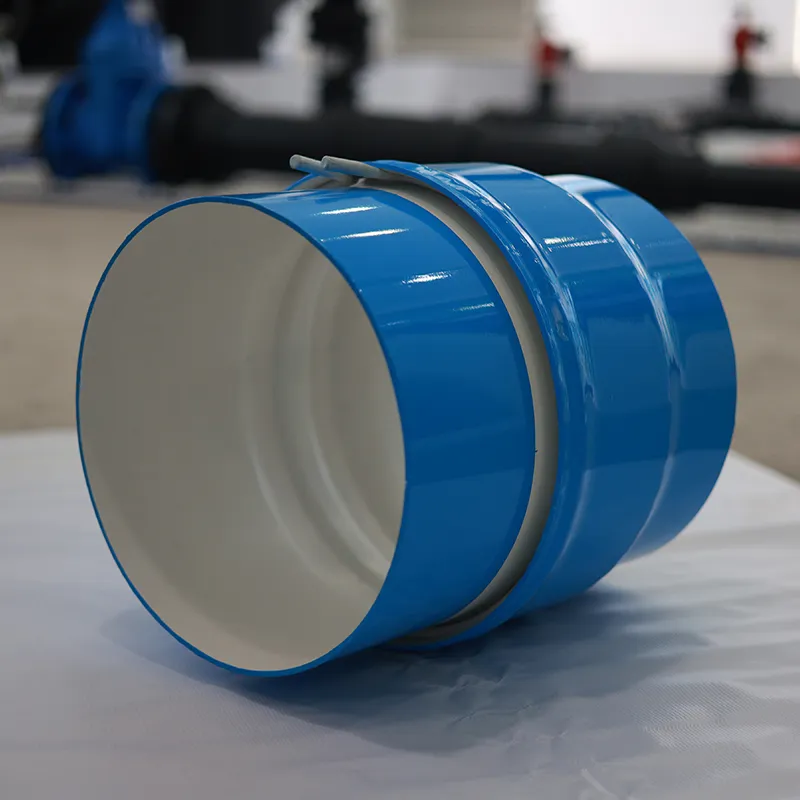

Полностью самозакрепляющаяся (сейсмостойкая) гибкая соединительная стальная/нержавеющая стальная труба



Сейсмостойкая стальная труба со специальной конструкцией соединения, обеспечивающей самозакрепление, сочетающая в себе прочность стали и сейсмостойкость гибких соединений.



Подходит для подземной установки, открытых трубопроводных сооружений, бестраншейной прокладки труб и транспортировки питьевой воды на большие расстояния (без вторичного загрязнения качества воды). Особенности включают полностью самозакрепляющиеся гибкие соединительные стальные трубы, полностью самозакрепляющиеся гибкие соединительные трубы из нержавеющей стали и композитные стальные трубы с нержавеющим покрытием.



★   Международная сертификация: соответствует стандарту ISO 16134 «Проектирование трубопроводных систем из высокопрочного чугуна для обеспечения сейсмостойкости и предотвращения оседания».



★   Технологическое лидерство: сейсмостойкость превосходит аналогичные японские и американские продукты, проходя испытания на сейсмическую интенсивность 8-го уровня



★   Основная инновация

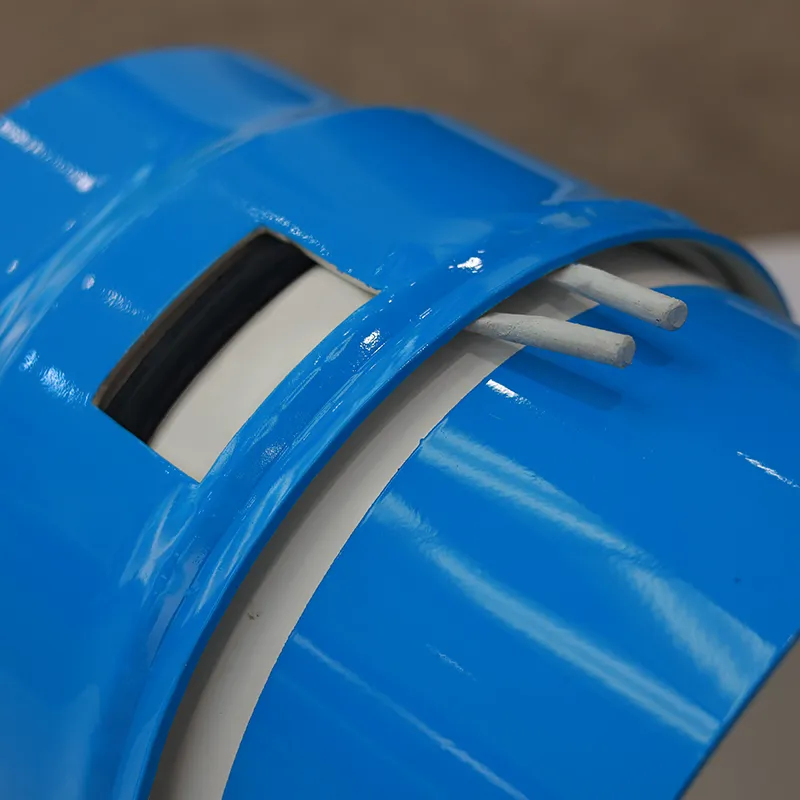

 ★   Требует только добавления запатентованного удерживающего кольца для замены традиционных бетонных опор

 ★   Обеспечивает полностью самозакрепляемую функциональность гибкого соединения с осевой защитой от вырыва и боковой защитой от чрезмерного угла поворота

 ★   Соединение компенсирует совокупное смещение, чтобы выдерживать сильные деформации пласта (10 мм осевого смещения и 1° радиального поворота на каждое соединение)

Шесть основных преимуществ

Молниеносная установка – повышение эффективности на 600

★   Готовая конструкция: требуются только инструменты для натяжения и зажимы; установка трубы DN1000 выполняется за 15 минут (по сравнению с 90 минутами для сварки). Обеспечивает быструю установку в сложных условиях

★   Без сварки/без опоры: экономия на бетоне, сварочном оборудовании и трудозатратах

★   Работа в ограниченном пространстве: устраняет необходимость в больших рабочих шахтах, подходит для бестраншейных сценариев, таких как прокладка труб/бестраншейная установка



Сейсмическая устойчивость

★   Реакция на смещение земной коры: накопление смещения стыков компенсирует оседание, передачу сейсмических волн и топографические изменения

★   Данные полевых испытаний:

Прочность на разрыв с одним интерфейсом ≥ 1,5 раза превышает номинальное давление трубопровода

Выдерживает горизонтальное ускорение 0,5 g (эквивалентно сейсмической интенсивности 8)



Двойная опора сверху/снизу – преодолевает ограничения рельефа местности

★    Динамическая регулировка трубопровода: позволяет в режиме реального времени изменять длину и кривизну труб во время строительства

★   Решение проблем отрасли:

Обычные трубы для прокладки под землей не могут преодолевать препятствия → Этот продукт позволяет гибко проходить повороты

Трубы из высокопрочного чугуна имеют ограниченную кривизну → Этот продукт допускает значительные изменения кривизны



Прямое снижение затрат на 10 %

★   «Нулевая сварка»: устраняет затраты на сварщиков, генераторы и рентгеновский контроль

★   «Нулевое использование оборудования»: устраняет необходимость в шпунтовых сваях/оборудовании для осушения, сокращая время аренды механического оборудования

★   Оптимизировано для ручного управления: может управляться нетехническим персоналом, что снижает потребность в рабочей силе



Гарантия отсутствия утечек

★   Система снятия напряжения: противодействует ударам гидравлического удара, автоматически устраняет напряжения, вызванные тепловым расширением и сжатием труб, и смягчает разрушительные силы, вызванные движениями земной коры

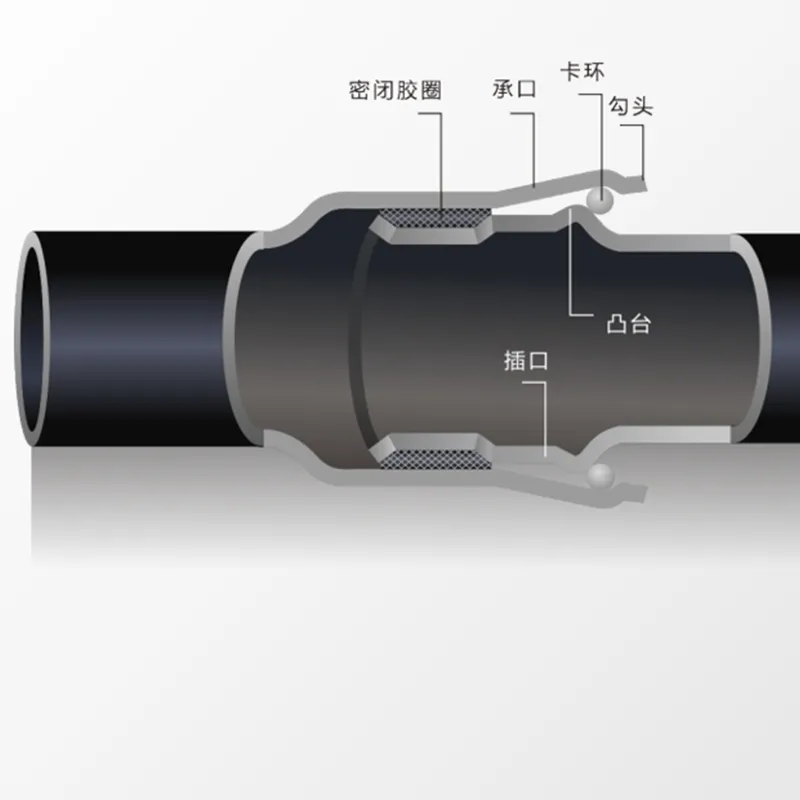

★   Двойная конструкция, предотвращающая отсоединение:

Осевая: механическое самоблокирующееся стопорное кольцо

Поперечное: гибкий шарнирный амортизатор

★   Отраслевой эталон: нулевой уровень случаев разрыва труб или утечек



Экологичное строительство

★   «Три без»: без открытого огня / без излучения / без антикоррозионного загрязнения

★   Резкое сокращение выбросов углерода: на 60 % меньше загрязнения при строительстве по сравнению с традиционными методами

★   Повышение безопасности: сокращение времени эксплуатации туннеля на 80%, снижение риска обрушения на 90%

Стальная труба с самозаанкеривающимся соединением.6
Стальная труба с самозаанкеривающимся соединением.7

Сценарии применения

★   Проекты жизнеобеспечения: муниципальные магистральные сети водоснабжения/газоснабжения в сейсмоопасных зонах



★   Энергетические коридоры: аварийные трубопроводы для нефтяных месторождений/атомных электростанций



★   Особые условия местности: активные зоны разломов, зоны просадки грунта, морские мосты Вспомогательные трубопроводы

Технические характеристики

★   Варианты материалов: углеродистая сталь / нержавеющая сталь 304 / нержавеющая сталь 316L Износостойкая сталь NM400



★   Номинальное давление: PN10–PN25 (возможна индивидуальная настройка)



★   Диапазон номинальных диаметров: DN200–DN2000

Области применения

Муниципальное водоснабжение, проекты подземных коммунальных туннелей, бестраншейные муниципальные трубопроводные работы, системы транспортировки воды по противопожарным трубопроводам, сети трубопроводов для переброски воды на большие расстояния

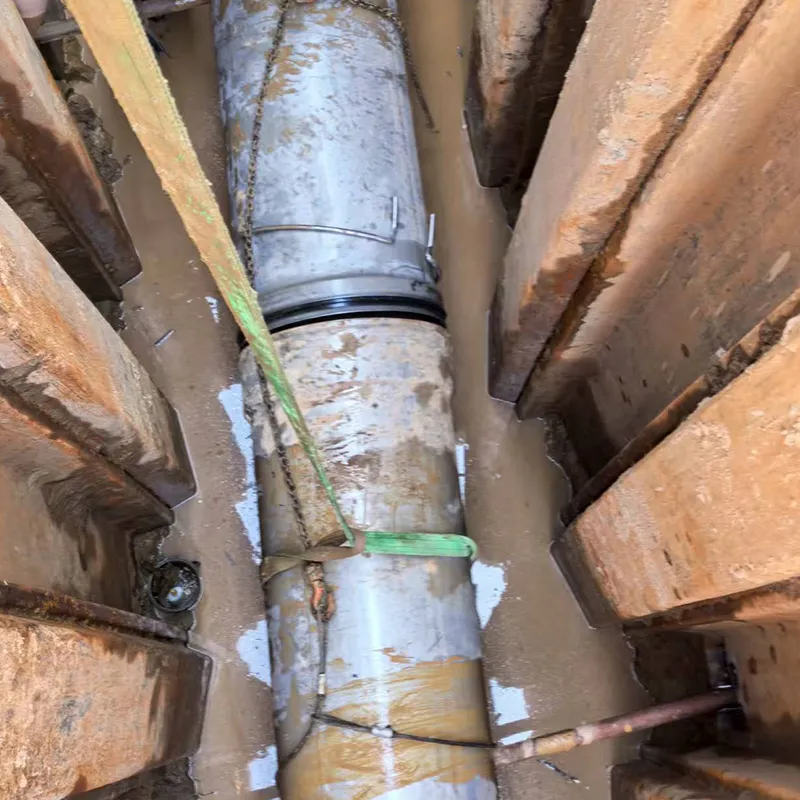

4.1

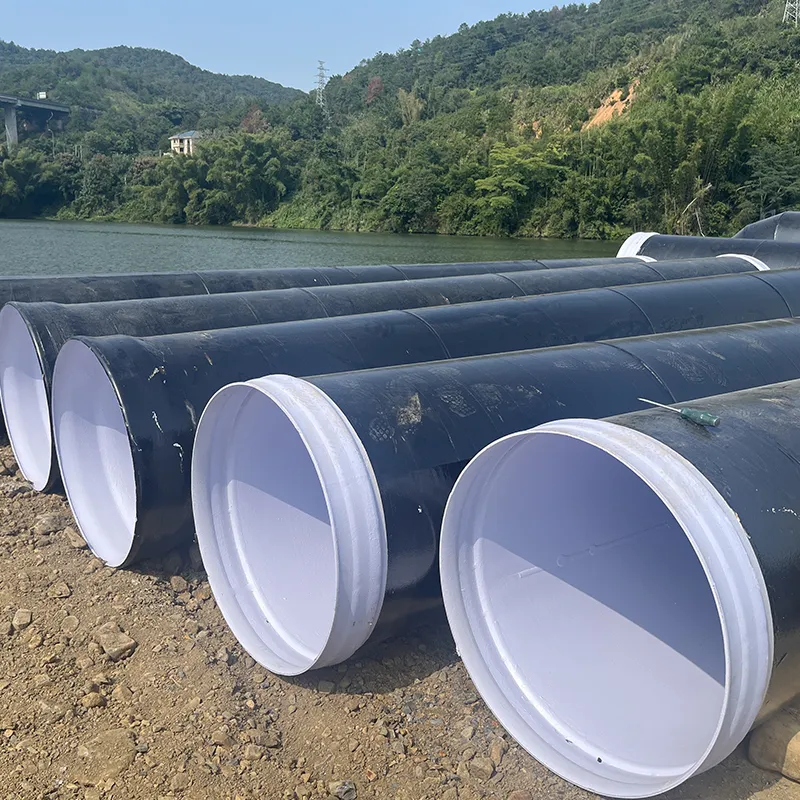

Проект водоснабжения агломерации Мэйчжоу, провинция Гуандун

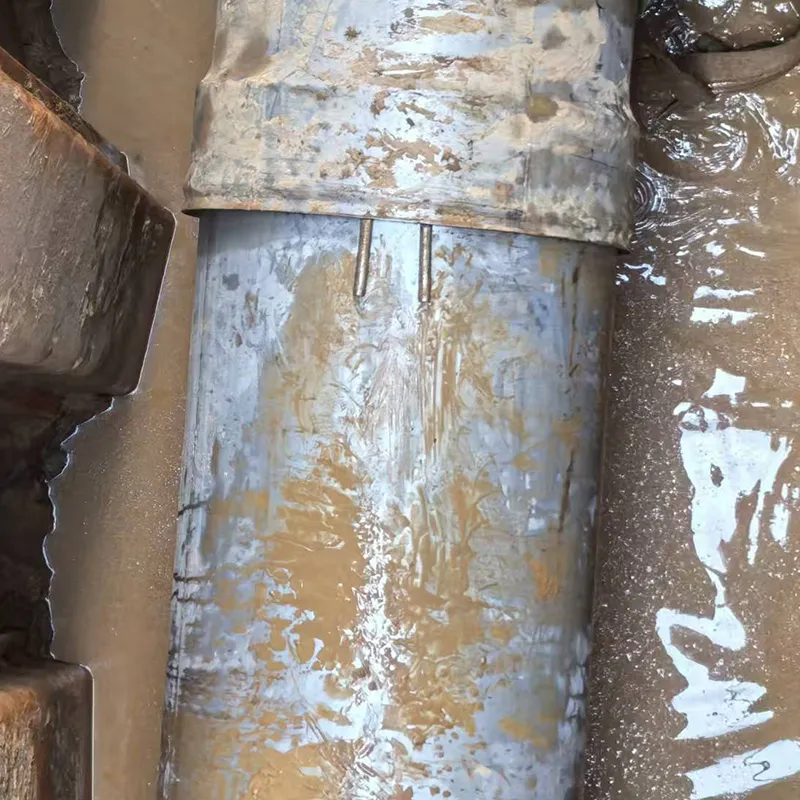

4.2

Проект водозабора из реки Мэйчжоу(Рабочее давление: 1,6 МПа)

4.3

Проект водозабора из реки Мэйчжоу(Рабочее давление: 1,6 МПа)

Технические характеристики и размеры

Основные технические параметры полностью самоанкерованной трубы из нержавеющей стали

Номинальный размер Ду（мм） 100 150 200 250 300 350 400 450 500 600 700 800
Допустимое осевое смещение интерфейса（мм） ≥10 ≥10 ≥10 ≥10 ≥10 ≥10 ≥10 ≥10 ≥10 ≥10 ≥10 ≥10
Интерфейс допускает угол отклонения 2° 2° 2° 2° 2° 2° 2° 2° 1°30′ 1°30′ 1°30′ 1°15′
Прочность на растяжение



(кН)

 11 20 35 50 70 96 125 160 195 280 385 500
Изгибающий момент



(кН·м)

 1.4 2.5 4.0 5.9 13 17 21 25 33 37 55 75
Номинальный размер Ду



(мм)

 900 1000 1200 1400 1600 1800 2000 2200 2400 2600 2800 3000
Допустимое осевое смещение интерфейса ≥10 ≥10 ≥10 ≥10 ≥10 ≥10 ≥10 ≥10 ≥10 ≥10 ≥10 ≥10
Интерфейс допускает угол отклонения 1°15′ 1°15′ 1°15′ 1°15′ 1°15′ 1°15′ 1°15′ 1° 1° 1° 1° 1°
Прочность на растяжение



(кН)

 650 780 1130 1530 2010 2540 3150 3800 4520 5300 6150 7000
Изгибающий момент



(кН·м)

 123 140 206 266 355 445 547 650 783 920 1060 1220
Примечание: Полностью самозакрепляющиеся интерфейсы не требуют установки опорных столбов в местах поворота трубопровода, точек подъёма и мест блокировки трубопровода. Для полностью самозакрепляющихся соединительных фитингов, установленных на открытых площадках или в трубопроводных коридорах, осевое положение должно определяться с учётом положения трубопровода под давлением воды.

Наружный диаметр и толщина стенки самоанкерной трубы из нержавеющей стали

Номинальный размер



DN

 Наружный диаметр базовой трубы



D

 Наружный диаметр муфты



D1

 Внешний диаметр патрубка



D2

 Толщина стенки



t
100 108+0.5  0 140 131-0.5  0 1.0
150 159+0.5  0 192 182-0.5  0 1.2
200 219+0.5  0 257 235-0.5  0 1.5
250 273+0.5  0 312 287-0.5  0 1.8
300 325+0.5  0 358 342-0.5  0 2.0
350 377+0.5  0 418 400+0.5  0 2.0
400 426+0.5  0 468 449-0.5  0 2.0
450 478-0.5  0 525 505-0.5  0 2.0
500 530+0.5  0 577 557-0.5  0 2.0
600 630+0.5  0 684 662-0.5  0 2.0
700 720-0.8  0 772 753-0.8  0 3.0
800 820+0.8  0 883 856-0.8  0 3.0
900 920+0.8  0 986 956+0.8  0 4.0
1000 1020+0.8  0 1090 1060-0.8  0 4.0
1200 1220+0.8  0 1290 1261-0.8  0 5.0
1400 1420+0.8  0 1499 1466-0.8  0 6.0
1600 1620+0.8  0 1682 1664-0.8  0 7.0
1800 1820+0.8  0 1913 1864-0.8  0 8.0
2000 2020+0.8  0 2115 2074-0.8  0 9.0
2200 2220+1.0  0 2336 2278-1.0  0 10
2400 2420+1.0  0 2536 2482-1.0  0 11
2600 2620+1.0  0 2743 2686-1.0  0 12
2800 2820+1.0  0 2950 2889-1.0  0 13
3000 3020+1.0  0 3163 3095-1.0  0 14
Примечание： Для толщины стенки t ,0 мм допустимое отклонение составляет от +0,5 до -0,3 мм; для толщины стенки t ≥ 5,0 мм допустимое отклонение составляет от +10,0 %t до -4,0 %t.

Совместимость полностью самозакрепляющихся труб из нержавеющей стали

Серийный номер Элемент Параметры испытания Требования
1 Испытание на положительное внутреннее давление Сдвигающая сила, прикладываемая к соединению, не должна быть менее 100 раз номинального диаметра DN;



Испытательное давление для типа соединения с уплотнением не должно быть менее 1,5-кратного рабочего давления плюс 0,5 МПа.

 Без утечек



Без повреждений
2 Испытание на отрицательное внутреннее давление Вакуумное состояние, продолжительность 2 часа
3 Циклическое испытание внутреннего давления 1500 циклов
4 Испытание на смещение при поперечной и вертикальной изгибающей вибрации Частота вибрации ≥ 1,0 Гц, амплитуда смещения вибрации ±45 мм
5 Испытание на сопротивление вытягиванию и растяжению интерфейса Испытательное давление ≥ 1,0 МПа, продолжительность 3 минуты;



Смещение интерфейса ≥10 мм.
6 Испытание на сопротивление изгибающему моменту интерфейса Испытательное давление: 1,0 МПа, продолжительность: 3 минуты
Примечание： Трубы размером DN1400 и выше освобождаются от испытаний на боковое и вертикальное смещение при изгибе в местах соединений.

Группировка труб по размеру

Единица измерения: мм

Группа Номинальный размер DN
1 100≤DN＜1200
2 14000≤DN＜2000
3 DN≥2000

Допустимые слои укладки для полностью самозакрепляющихся труб из нержавеющей стали

Номинальный размер



мм

 Количество слоев штабелирования



≤
DN＜300 8
300≤DN＜400 6
500≤DN＜600 5
700≤DN＜800 4
900≤DN＜1200 3
1400≤DN＜2000 2
≥DN2200 1



Номинальный размер DN 100 150 200 250 300 350 400 450 500 600 700 800
Наружный диаметр базовой трубы D 108 159 219 273 325 377 426 478 530 630 720 820
Толщина стенки трубы t 1.0 1.2 1.5 1.8 2.0 2.0 2.0 2.0 2.0 2.0 3.0 3.0
Диаметр зажимного кольца φ 10 10 12 12 12 12 12 12 14 14 14 16
Наружный диаметр муфты D1 140 192 257 312 358 418 468 525 577 684 772 883
Наружный диаметр патрубка D2 131 182 235 287 342 400 449 505 557 662 753 856
Зазор посадки гнезда h 0.45±0.20 0.45±0.20 0.45±0.20 0.45±0.20 0.45±0.25 0.60±0.25 0.60±0.25 0.75±0.25 0.75±0.25 0.90±0.25 1.20±0.25 1.20±0.25
Глубина вставки L 100 108 110 110 120 135 135 140 145 155 160 185
Зазор конструкции уплотняющей камеры H 7±



0.20

 7±



0.20

 7±



0.20

 7±



0.20

 7±



0.20

 8.5±0.25 8.5±0.25 8.5±0.25 8.5±0.25 8.5±0.25 8.5±0.25 10±0.25
Толщина уплотнительного кольца H1 12 12 12 12 12 12 14.5 14.5 14.5 14.5 14.5 17
Ширина усилительного кольца l 0 0 0 50 50 50 60 60 65 70 80 80
Толщина армирующего кольца B 0 0 0 1.8 2.0 2.0 2.0 4.0 4.0 6.0 8.0 8.0
Номинальный размер DN 900 1000 1200 1400 1600 1800 2000 2200 2400 2600 2800 3000
Наружный диаметр базовой трубы D 920 1020 1220 1420 1620 1820 2020 2220 2420 2620 2820 3020
Толщина стенки трубы t 4.0 4.0 5.0 6.0 7.0 8.0 9.0 10 11 12 13 14
Диаметр зажимного кольца φ 16 18 18 18/20 18/20 20/22 22/24 24/26 26/28 28/30 30/32 32/35
Наружный диаметр гнезда D1 986 1090 1290 1499 1682 1913 2115 2336 2536 2743 2950 3163
Наружный диаметр буртика D2 956 1060 1261 1466 1664 1864 2074 2278 2482 2686 2889 3095
Зазор посадки гнезда h 1.30±0.25 1.30±0.25 1.30±0.25 1.75±0.25 1.75±0.25 2.00±0.25 2.00±0.40 2.00±0.40 2.20±0.50 2.40±0.50 2.50±0.60 2.50±0.60
Глубина вставки L 190 200 208 230 235 260 270 300 320 350 390 430
Зазор конструкции уплотняющей камеры H 10±0.25 10±0.25 10±0.25 13±0.25 13±0.25 15±0.25 15±0.25 15±0.25 17±0.25 20±0.25 22±0.25 24±0.25
Толщина уплотнительного кольца H1 17 17 17 22 22 25.5 25.5 25.5 28.5 33 37 40
Ширина армирующего кольца l 80 80 90 110 110 120 120 140 140 150 150 160
Толщина армирующего кольца B 10 12 15 18 24 28 35 35 42 46 55 58
Примечание 1: Сопрягаемые размеры и толщина стенок полностью самозакрепляющихся труб из нержавеющей стали должны соответствовать требованиям испытаний типа соединений и процессов изготовления муфт.



Примечание 2: Если рабочее давление превышает 1,6 МПа, это необходимо указать при заказе.

Радиус кривизны применения для полностью самозакрепляющихся гибких соединений для перетаскивания стальных труб

Длина трубы (м) 2 4 6 8
Угол соединения (°) 0.8 1.2 0.8 1.2 0.8 1.2 0.8 1.2
Радиус кривизны (м) 145 100 290 195 430 290 580 390
Примечание: Длина каждой трубы может быть согласована между поставщиком и покупателем.
