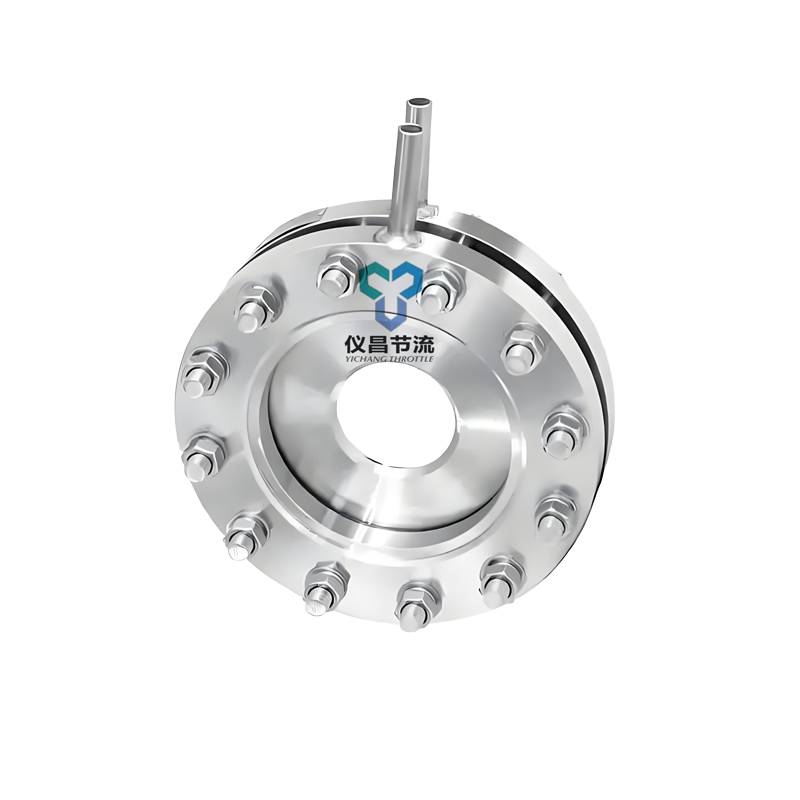

Стандартный диафрагменный расходомер

Параметры продукта

Настройка:

Доступно
Послепродажное обслуживание:

Онлайн
Гарантия:

12 месяцев

Пoдpoбнee Связаться с магазином

ООО Шанхай Ичан Изготовление дроссельных устройств

Китай, г. Шанхай, район Цинпу, посёлок Хуасинь, шоссе Хуасюй, посёлок 3029, дом 128, строение 2, помещение 2-5

Описание продукта

Информация о компании

Основная информация

Датчик

Диафрагма

Сертификаты

GB, ISO

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Стандартная диафрагма является широко используемым дроссельным устройством в промышленном измерении расхода, служа в качестве основного компонента дифференциальных расходомеров. Ее конструкция, изготовление и установка соответствуют международным стандартам (таким как ISO 5167 и GB/T 2624), отличаясь простой конструкцией, высокой надежностью и низкой стоимостью. Ниже приводится подробное описание стандартных диафрагм:

1、Конструкция и типы

- Основная конструкция:

Диффузор представляет собой тонкую пластину с круглым отверстием в центре, которая обычно устанавливается в трубопроводе так, чтобы центр отверстия был совмещен с осью трубы. Поток жидкости через пластину вызывает дросселирование, создавая перепад давления (дифференциальное давление), который измеряется для расчета расхода.

- Распространенные типы:

- Концентрическая диафрагма: круглое отверстие сосредоточено по центру трубы, подходит для чистых жидкостей, газов или паров.

- Эксцентрическая диафрагма: круглое отверстие смещено в сторону дна трубы, используется для жидкостей, содержащих твердые частицы или пузырьки.

- Диафрагма с коническим входом: входной край имеет коническую форму для уменьшения потери давления, подходит для жидкостей с низким числом Рейнольдса.

2、Принцип работы

- Уравнение Бернулли и уравнение непрерывности:

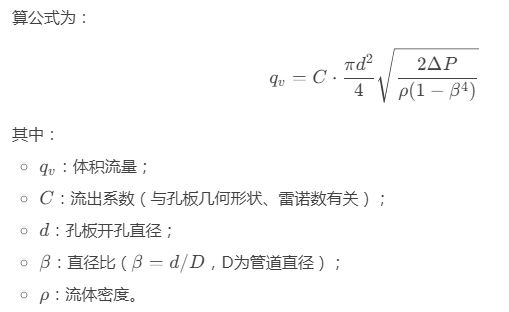

Когда жидкость проходит через отверстие, скорость увеличивается, а давление уменьшается, создавая перепад давления (ΔP) по обе стороны отверстия. Расход пропорционален квадратному корню этого перепада давления.

3、Требования к установке

- Состояние трубопровода:

- Длина прямой трубы вверх по течению обычно должна быть ≥10D (где D — диаметр трубы), вниз по течению — ≥5D, чтобы обеспечить стабильные условия потока.

- Внутренняя поверхность трубы должна быть гладкой, без выступов и отложений.

- Ориентация диафрагмы:

Острая кромка (скос) диафрагмы должна быть обращена в сторону входа жидкости.

- Точки отбора перепада давления:

Обычные методы отбора включают угловые сварные, фланцевые и D-D/2 конфигурации, которые должны быть организованы в соответствии со стандартами.

4、Преимущества

- Простая конструкция без движущихся частей, что приводит к низким затратам на техническое обслуживание.

- Подходит для условий высокой температуры и высокого давления (например, пар, природный газ).

- Стандартизированная конструкция с высокой прослеживаемостью.

5、Сценарии применения

- Среда: чистые жидкости, газы, пар (например, водопроводная вода, природный газ, пар котла).

- Отрасли: нефтехимия, энергетика, металлургия, водоснабжение и т. д.

6、Факторы, влияющие на выбор

- Выбирайте тип диафрагмы в зависимости от свойств жидкости (например, нержавеющая сталь для коррозионных жидкостей).

- Рассчитайте предполагаемый перепад давления, чтобы убедиться, что он находится в пределах диапазона измерения датчика.

- Убедитесь, что место установки соответствует требованиям к прямому участку трубы.

Тип деятельности:
Производитель / завод
Основная продукция::
Специализируется на производстве дроссельных устройств, дифференциальных расходомеров и др. Продукция широко применяется в нефтяной, энергетической и других отраслях.
Количество сотрудников:
60
Год основания:
2001
Сертификация систем менеджмента:
В 2019 году компания прошла сертификацию системы менеджмента
Средний срок поставки:
Одна неделя
Номер:
00
Среднее время ответа:
24H

ООО «Шанхай Ичан изготовление дроссельных устройств», основанное в 2001 году, является первым в Китае известным производителем дроссельных устройств с богатой историей. . Первая комплектная измерительная диафрагма, разработанная и изготовленная нашим заводом в начале 1960-х годов, была установлена на Дацинском нефтеперерабатывающем заводе. На протяжении десятилетий предприятие обладает способностью самостоятельно разрабатывать и выпускать новые изделия отечественного передового уровня и занимает лидирующие позиции в стране в области проектирования и производства. Является одним из участников разработки национального стандарта на дроссельные устройства GB/T 2624-2006, предприятие с кредитным рейтингом класса «AAA».
