Краткое описание

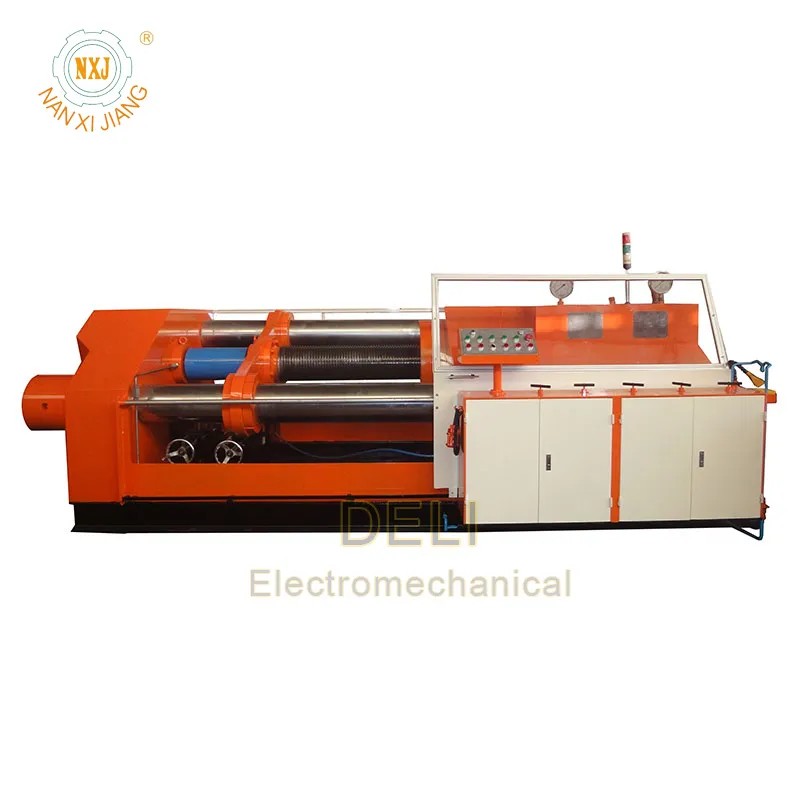

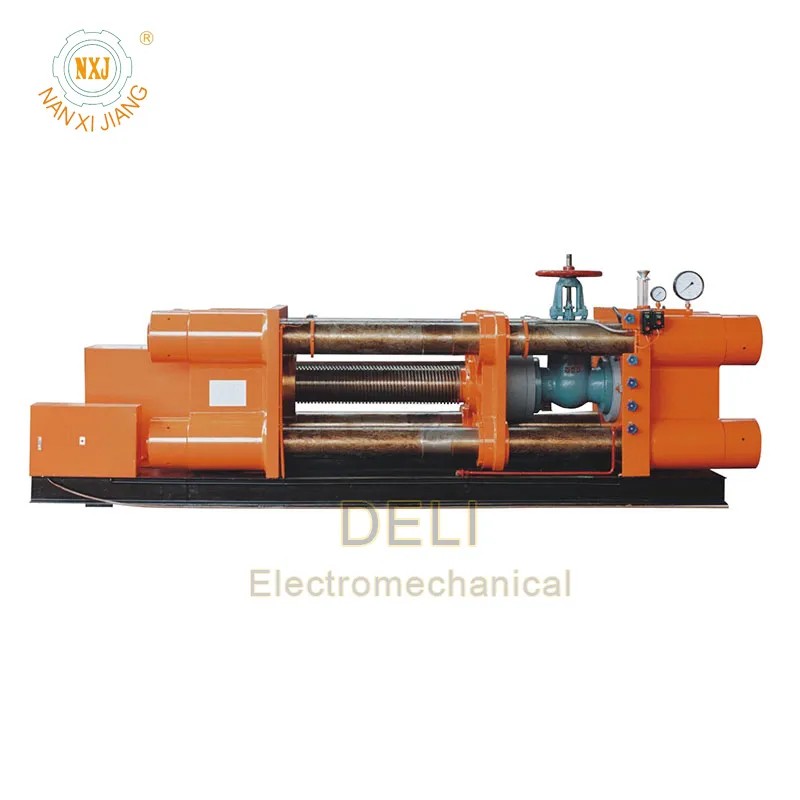

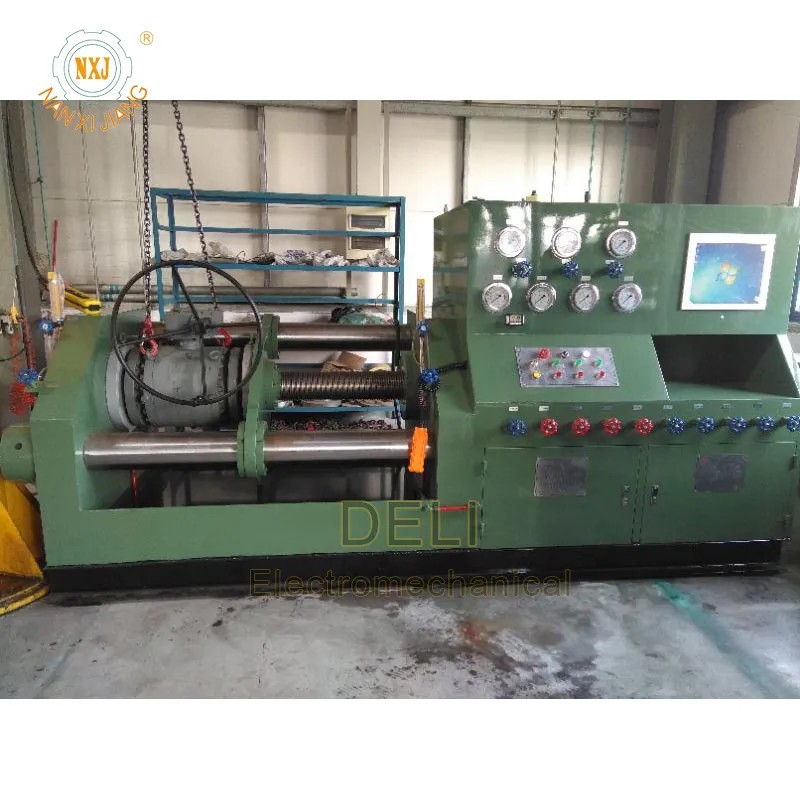

Машины для испытания клапанов давлением серии PZ являются новым типом испытательного оборудования, представляющим собой запатентованные продукты, разработанные и созданные нашей компанией и предназначенные специально для испытания клапанов (шаровых кранов, задвижек, запорных и обратных клапанов и т.д.) методом внутреннего уплотнения. Машина состоит преимущественно из трёх частей: механической системы, электрической системы и системы циркуляции испытательной среды (воды), без гидравлической системы. Конструкция включает основные компоненты, такие как электродвигатели, упорные винты, передаточные гайки, тяговые штанги и т.д., без гидравлической системы управления. В качестве приводов используются электродвигатели с редукторами или электроприводами, которые приводят в движение передаточные гайки и обеспечивают поступательное и обратное перемещение упорного винта. Практическое преимущество машины заключается в возможности проведения как испытания на прочность корпуса, так и испытания на герметичность после однократной установки и зажима клапана, что делает процесс испытания клапанов удобным и быстрым. Наиболее важным является то, что испытуемый клапан может быть надёжно уплотнён методом внутреннего уплотнения, что исключает приложение внешних сил к клапану. Максимальная расчётная нагрузка машин, которые мы можем спроектировать и изготовить, достигает 5000 тонн. На данный момент крупнейшая машина этой серии, которую мы изготовили и поставили, способна испытывать шаровые краны диаметром до 72" (DN1800) класса давления Class600 (10,0 МПа).

Кроме того, по специальному запросу заказчика машины могут быть дополнительно оснащены системой управления на базе программируемых логических контроллеров (ПЛК), а также компьютерной системой сбора, хранения, поиска данных испытаний давлением клапанов и печати отчётов с графиками зависимости давления от времени. Также по специальному запросу заказчика машины могут быть укомплектованы электрической талью (максимальная грузоподъёмность: 500 кг) для загрузки малогабаритных клапанов, подлежащих испытанию, — особенно для заказчиков, не имеющих кранового оборудования в цеху, или при использовании машин для испытаний клапанов непосредственно на объекте проекта.
