Сухой трансформатор SCB11-35 кВ

Параметры продукта

Индивидуализация:

Доступный
Применение:

Электрическая Энергия , Электронное, Силовой трансформатор, РТП
Фаза:

Трехфазный

Пoдpoбнee Связаться с магазином

ООО Вэньчжоу Чжохэ Международная Торговля

№ 77-5, Weijiang Road 19, Зона экономического развития, город Юэцин, Вэньчжоу, провинция Чжэцзян

Описание продукта

Информация о компании

Основная информация

Метод охлаждения

Сухой Трансформатор

Сертификация

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

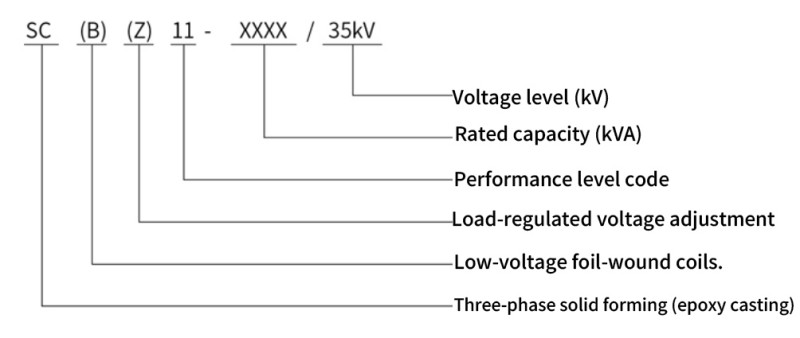

Ⅰ. Обозначение модели

S: Трехфазный; C: Литье в эпоксидную смолу; B: Фольгированная обмотка; 11: Код уровня производительности; 35 кВ: Номинальный уровень напряжения на стороне высокого напряжения.

Ⅱ. Обзор продукта

SCB11-35kV — это сухой силовой трансформатор на 35 кВ, изготовленный методом вакуумного литья из эпоксидной смолы, представляющий собой новое поколение энергосберегающих изделий. Он напрямую преобразует напряжение с 35 кВ до 0,4 кВ, устраняя промежуточное звено 10 кВ и снижая эксплуатационные и технические расходы.

- Не содержит масла, огнестойкий, пожаробезопасный, не загрязняет окружающую среду и взрывобезопасен; может быть установлен в центре нагрузки.

- Соответствует таким стандартам, как GB/T10228, GB20052 и IEC60076.

- Применимо к: городским электросетям, высотным зданиям, метро, аэропортам, больницам, комбинированным подстанциям и другим местам с высокими требованиями к противопожарной защите/защите окружающей среды.

III. Основные технические параметры (общие)

- Номинальная мощность: 50 кВА～2500 кВА (стандартная), до 25000 кВА.

- Номинальное напряжение: 35 кВ (высокое напряжение); 0,4 кВ (низкое напряжение, обычно используемое).

- Номинальная частота: 50 Гц (возможно изменение до 60 Гц по запросу).

- Группы подключения: Dyn11 (предпочтительный вариант), Yyn0.

- Класс изоляции: Класс F (155℃) / Класс H (180℃).

- Импеданс напряжения: 6%–8% (изменяется в зависимости от мощности).

- Частичный разряд: ≤5 пКл.

- Уровень шума: ≤75 дБ (А).

- Метод охлаждения: самоохлаждение AN (100% нагрузка); принудительное воздушное охлаждение AF (можно увеличить до 120%~150% нагрузки).

Условия эксплуатации: высота над уровнем моря ≤ 1000 м (для высот более 1000 м требуется снижение высоты); температура окружающей среды -25℃～+55℃; относительная влажность ≤ 95% (без конденсации).

Ⅳ.Структурные особенности

1.Сердечник: Высококачественные ориентированные по зерну холоднокатаные листы кремнистой стали, соединения под углом 45°, ступенчатая укладка; поверхностное изоляционное покрытие, влагостойкое, антикоррозийное и шумопоглощающее.

2.Обмотки:

- Низкое напряжение: обмотка из медной фольги, заливка торцов смолой, высокая устойчивость к короткому замыканию и хорошее рассеивание тепла.

- Высоковольтный: сегментированный цилиндрический тип, изготовленный методом вакуумного литья из эпоксидной смолы с добавлением короткого стекловолокна, с внутренними осевыми воздушными каналами; высокая прочность изоляции, низкий уровень частичных разрядов и отсутствие растрескивания.

3.Система контроля температуры: В низковольтную катушку встроен температурный датчик Pt100 и установлен терморегулятор BWDK; система имеет функции сигнализации о перегреве, защиты от перегрева и автоматического включения/выключения вентилятора.

4.В целом: Компактные размеры, малый вес, не требует технического обслуживания; может быть перезапущен без предварительной сушки после выключения.

Ⅴ.Преимущества продукта

- Энергоэффективность: низкие потери холостого хода/под нагрузкой, лучше, чем у SCB10, что позволяет экономить электроэнергию при длительной эксплуатации.

- Безопасный и надежный: огнестойкий, влагостойкий, устойчивый к короткому замыканию и ударам молнии; высокая механическая прочность и хорошая ударопрочность.

- Простота в эксплуатации и обслуживании: не требует масла, технического обслуживания и установки; может работать в условиях 100% влажности.

- Перегрузочная способность: системы с самоохлаждением могут работать при нагрузке 120% в течение длительного времени; системы с воздушным охлаждением могут работать при нагрузке до 150%.

Ⅵ.Защита от перегрева (стандартная комплектация)

- Включение вентилятора: 100℃

- Сигнализация о превышении температуры: 130℃

- Срабатывание защиты от перегрева: 150℃ (класс F) / 180℃ (класс H)
