Принцип работы дискового питателя

Дисковые питатели служат важным вспомогательным транспортирующим оборудованием в процессах добычи полезных ископаемых. Они в первую очередь предназначены для непрерывной, равномерной и стабильной подачи сыпучих материалов, таких как куски и гранулы, из силосов или бункеров на последующее технологическое оборудование, включая дробилки, грохоты и измельчители. Кроме того, они могут перемещать материалы непосредственно на конвейерные ленты. Эти устройства находят широкое применение в различных отраслях промышленности, включая угольную, металлургическую, горнодобывающую, строительную и химическую, для транспортировки сыпучих материалов. Их основные преимущества заключаются в исключительной равномерности подачи, широком диапазоне регулировки и стабильной, надежной работе. Они могут работать с сыпучими материалами различного размера и плотности, эффективно обеспечивая непрерывность и эффективность последующих производственных процессов.

Процесс работы дискового питателя для горнодобывающей промышленности прост и высокоэффективен, он основан на принципе «вращения с постоянной скоростью в сочетании с количественным соскабливанием»: Сначала сыпучий материал, который необходимо транспортировать, падает из разгрузочного отверстия в основании бункера на поверхность вращающегося диска. По мере вращения диска с постоянной скоростью материал перемещается вместе с ним под совместным воздействием центробежной силы и силы тяжести. Когда материал достигает положения скребкового устройства, он точно соскабливается скребковой пластиной и падает в разгрузочный желоб или на конвейерную ленту ниже, завершая процесс подачи. Точная регулировка скорости подачи достигается путем регулирования скорости вращения диска (с помощью частотно-регулируемого привода) или изменения размера разгрузочного отверстия бункера (оснащенного задвижкой), что позволяет удовлетворить требования к материалу в различных производственных процессах. Кроме того, некоторые модели позволяют оптимизировать эффективность скребкового механизма путем регулировки высоты и угла наклона скребковых лопастей, что позволяет работать с материалами различного размера частиц.

Основные структурные компоненты

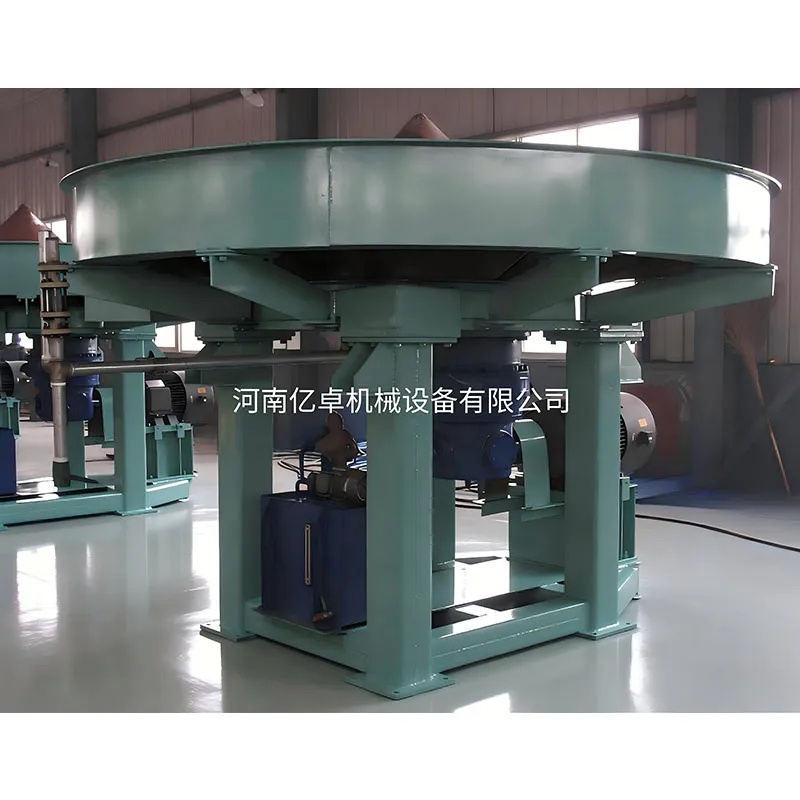

Дисковый питатель для горнодобывающей промышленности отличается компактной конструкцией и рациональной компоновкой и состоит из следующих основных компонентов, которые работают совместно, обеспечивая плавный и эффективный процесс подачи:

1.Дисковый узел: Являясь основным рабочим компонентом, он изготавливается из высокопрочной стальной пластины путем сварки. Поверхность диска может быть гладкой или иметь противоскользящие ребра, направляющие материал (адаптированные к свойствам материала), с диаметрами, как правило, от 1000 до 4000 мм (настраиваемыми в соответствии с требованиями производственной мощности). По периферии диска установлено удерживающее кольцо для материала, которое предотвращает его высыпание во время вращения, обеспечивая концентрированную транспортировку материала к выпускному отверстию.

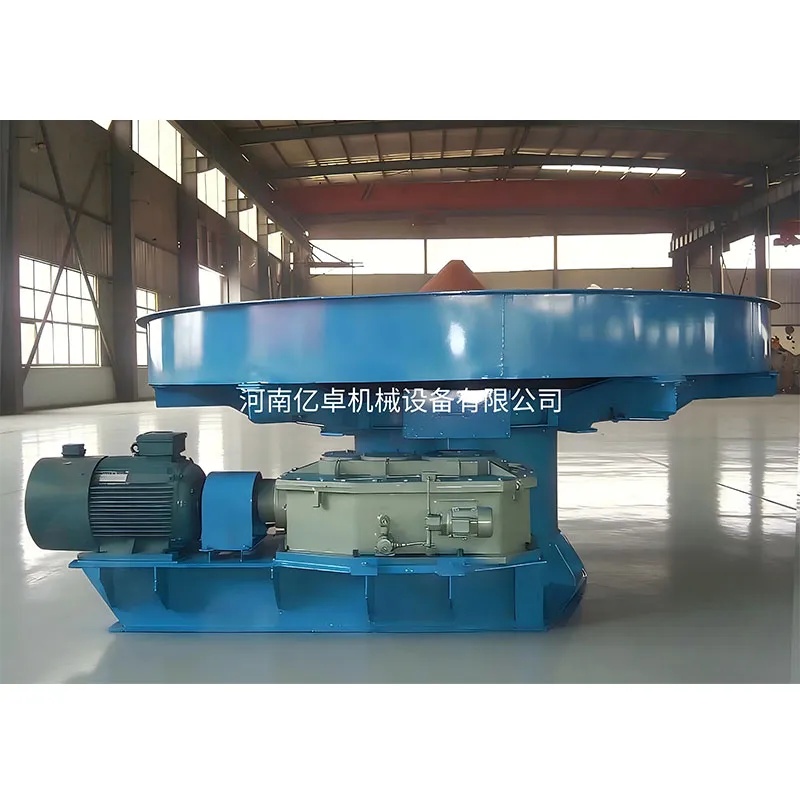

2.Приводная система: состоит из двигателя, редуктора, муфты и других компонентов, обеспечивает стабильную мощность для вращения диска. В качестве двигателей преимущественно используются трехфазные асинхронные двигатели с защитой от перегрузки. В редукторах обычно используются червячные или планетарные редукторы, которые обеспечивают низкую скорость вращения с высоким крутящим моментом, гарантируя равномерное вращение диска и стабильную подачу корма. Некоторые модели высокого класса оснащены частотно-регулируемыми приводами, которые позволяют точно контролировать скорость подачи корма путем регулирования скорости двигателя.

3.Бункер и загрузочный желоб: эти компоненты, расположенные над диском, служат для хранения материала, ожидающего транспортировки. Их разгрузочные отверстия в основании точно совмещены с диском, что обеспечивает плавное падение материала на его поверхность. Внутренние стенки бункера обычно имеют износостойкие вкладыши (например, из марганцевой стали или резины) для минимизации эрозии от ударов материала и предотвращения засорения из-за прилипания материала.

4.Скребок: Установленный под внешней кромкой диска с соблюдением необходимого зазора от поверхности диска, этот узел соскабливает материал с диска на последующее транспортирующее оборудование. Лезвия скребка изготовлены из износостойких материалов (таких как высокохромистое чугунное или полиуретановое), угол соскабливания регулируется в зависимости от размера и твердости частиц материала. Это обеспечивает тщательное соскабливание и минимизирует количество остатков материала.

5.Рама и основание: изготовлены из сварной конструкционной стали, обеспечивают стабильную опору для всего устройства, гарантируя точную установку компонентов и бесперебойную работу. Основание оснащено выравнивающими устройствами для регулировки горизонтального положения оборудования в соответствии с условиями установки, что гарантирует стабильную работу в течение длительного времени.

6.Вспомогательные защитные компоненты: включая пылезащитные кожухи, защитные ограждения и т. д. Пылезащитные кожухи эффективно предотвращают рассеивание пыли, образующейся при транспортировке материала, тем самым улучшая рабочую среду; защитные ограждения закрывают приводные системы и вращающиеся компоненты, чтобы предотвратить случайный контакт персонала и избежать инцидентов, связанных с безопасностью.
