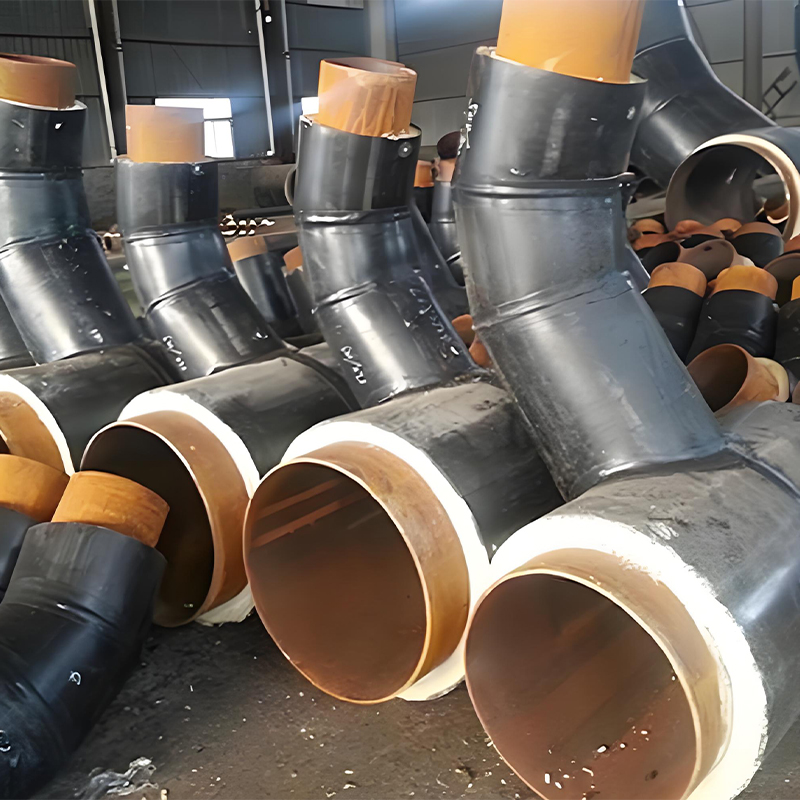

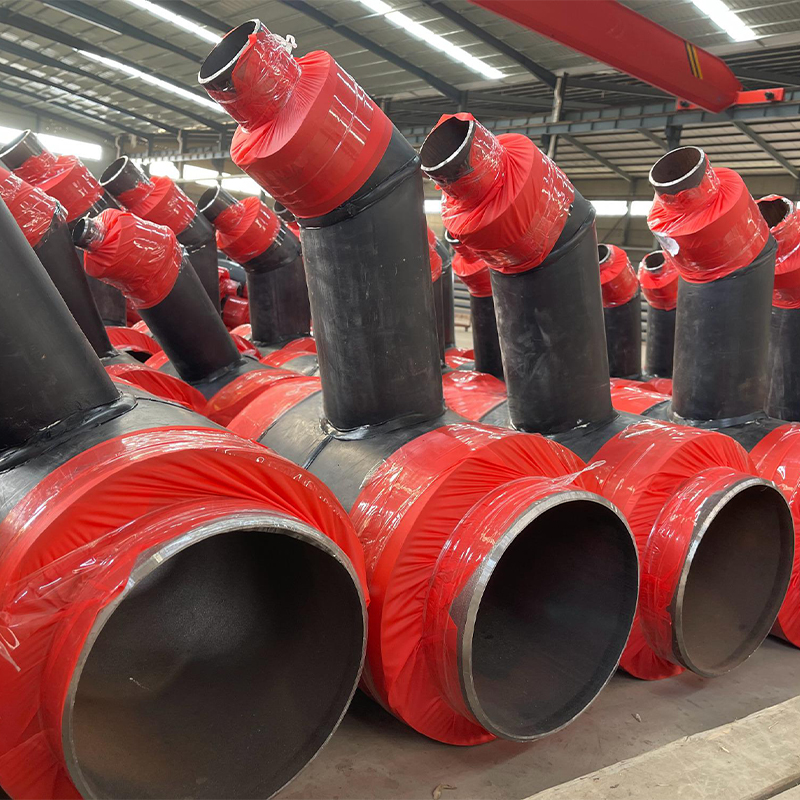

Теплоизолированные тройники представляют собой Т-образные теплоизолированные компоненты трубопроводных систем, состоящие из металлического тройника, теплоизоляционного слоя и защитной оболочки, соответствующие требованиям GB50264-2013 "Нормы проектирования теплоизоляции промышленного оборудования и трубопроводов".

Слоистая структура

Слой под давлением: тройник из углеродной стали/нержавеющей стали (стандарт GB/T12459)

Теплоизоляционный слой: алюмосиликатное волокно (для высоких температур)/пенополиуретан (для низких температур)

Защитный слой: оболочка из нержавеющей стали 304/огнезащитная оболочка из PVC

Основные типы

Классификация по параметрам Конкретный тип Характеристики Параметры Распределительная форма Тройник с одинаковыми диаметрами/тройник с разными диаметрами Отношение диаметра главного/ответвляющегося трубопровода 1:1 или 1:0,5-0,8 Метод производства Заводская подготовка/монтаж на месте Подготовка предварительных элементов Плотность теплоизоляционного слоя ≥120 кг/м³ Температурный класс I тип (-50~150℃)/II тип (151~350℃) Тепловое деформирование ≤3%

Теплотехнические характеристики: тепловой поток ≤116 Вт/м² (при температуре 350℃)

Структурная прочность: выдерживает испытания на давление, в 1,5 раза превышающее расчетное

Герметичность: коэффициент утечки гелия ≤1×10⁻⁶ Па·м³/с

Удобство установки: возможен выбор между фланцевым соединением/сварным соединением
