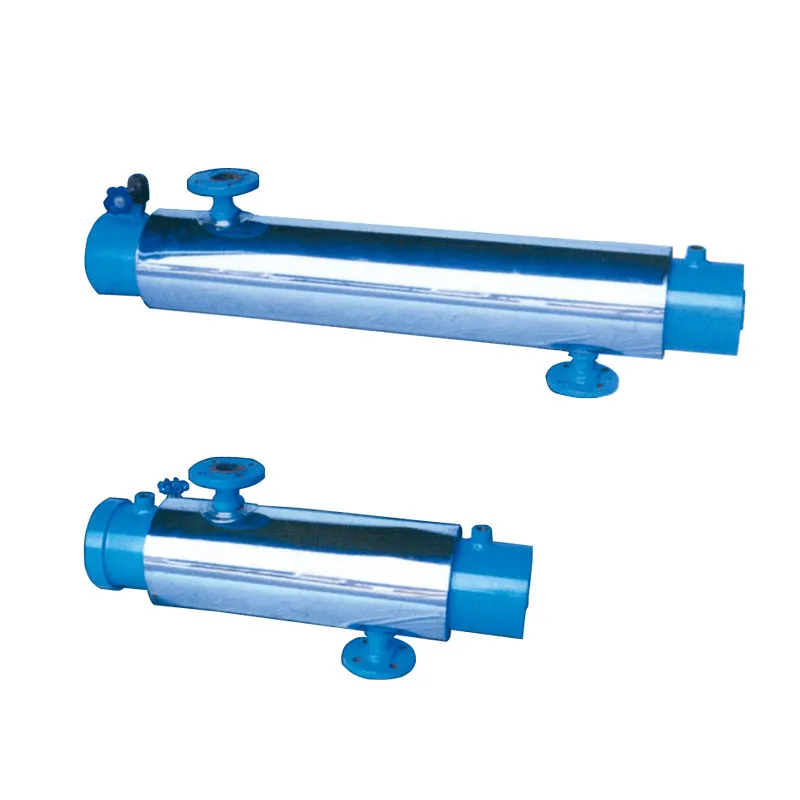

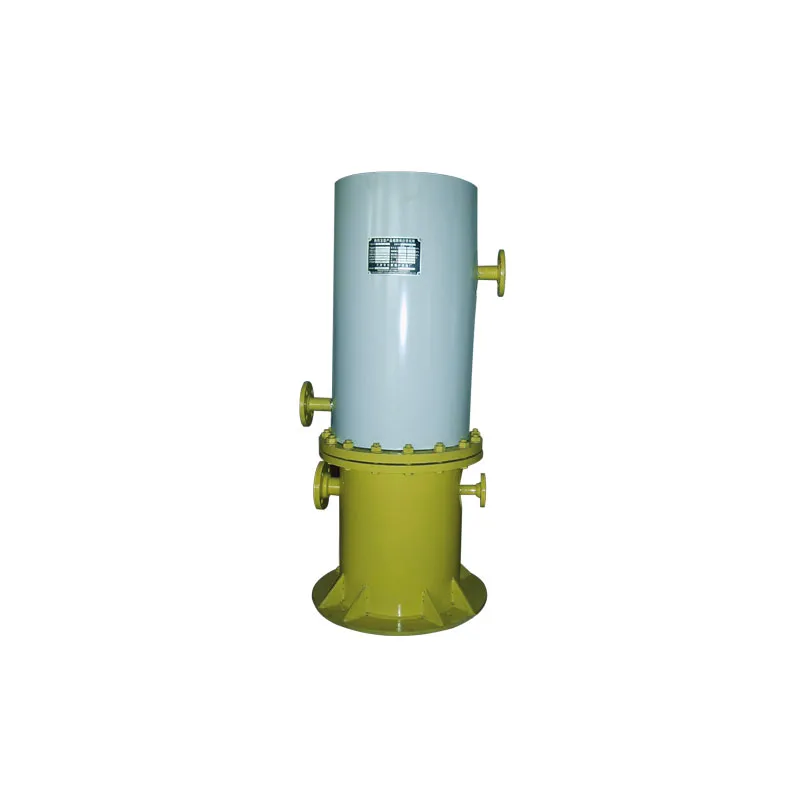

Теплообменники серии EHS

Параметры продукта

сделанный на заказ:

Доступно
Послепродажное обслуживание:

Онлайн-сервисы

Подробнее Связаться с магазином

ООО Шицзячжуан Гудвин Газовое Оборудование

На запад от моста Лэйчэнь, ул. Цзинюань, Зона освоения высоких и новых технологий, г. Цзиньчжоу, пров. Хэбэй

Описание продукта

Информация о компании

Основная информация

Расчетная температура

95 °C

Рабочая температура

–10~85 °C

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Теплообменники серии EHS предназначены в первую очередь для предварительного подогрева СПГ (сжатого природного газа) перед редуцированием давления. Это связано с тем, что процесс снижения давления СПГ сопровождается расширением и поглощением тепла, что приводит к значительному снижению температуры окружающей среды, способному повлиять на свойства материала трубопровода. Предварительный нагрев позволяет избежать чрезмерного падения температуры из-за декомпрессии и обеспечить стабильную работу системы. Серия EHS включает теплообменники первой и второй ступеней. Принцип работы основан на конструкции типа «труба в трубе» или змеевикового теплообменника: внутри труб циркулирует нагреваемый высокого давления газ, а снаружи труб — горячая вода. Среды движутся в противотоке. Благодаря разнице температур между поступающей водой (80–85 °C) и поступающим газом (окружающей температуры) в процессе движения происходит теплообмен через стенки труб, в результате чего высокого давления газ нагревается.

Основные технические параметры

Теплообменник первой ступени:

Модель: EHS-1000/25

Расчетное давление: сторона кожуха 0,2 МПа, сторона труб 22,0 МПа

Расчетная температура: 95 °C

Номинальный расход: 1000 Нм³/ч

Рабочая температура: –10~85 °C

Температура входящей воды: 80~85 °C

Температура возвратной воды: 60~65 °C

Температура газа на выходе: 45~60 °C

Эффективность теплообмена: ≥98%

Площадь теплообмена: 1,5 м²

Тип соединения: DN25/DN25 (газовый тракт), DN40/DN40 (водяной тракт)

Рабочая среда: сторона кожуха — вода, сторона труб — природный газ.

Теплообменник второй ступени:

Модель: EHS-1000/2.5

Расчетное давление: сторона кожуха 0,2 МПа, сторона труб 2,5 МПа

Расчетная температура: 95 °C

Номинальный расход: 1000 Нм³/ч

Рабочая температура: –10~85 °C

Температура входящей воды: 80~85 °C

Температура возвратной воды: 55~60 °C

Температура газа на выходе: 20~35 °C

Эффективность теплообмена: ≥98%

Площадь теплообмена: 0,7 м²

Тип соединения: DN50/DN50 (газовый тракт), DN40/DN40 (водяной тракт)

Рабочая среда: сторона кожуха — вода, сторона труб — природный газ.

Конструкция соответствует требованиям и нормам стандарта GB150-1998.

Примечание: По запросу заказчика возможны изготовление теплообменников серии EHZ с паровым нагревом и серии EHD с электрическим нагревом.

Таблица температур теплообмена для теплообменников станций редуцирования СПГ

№	Производительность (Нм³/ч)	Ступень редуцирования	Давление после первой ступени редуцирования (МПа)	Температура газа на входе	Температура газа на выходе	Температура газа после редуцирования
1	200	Вторая ступень	0.5~0.8	Окружающая температура Минимальная: -10 ℃	45~60℃	0~5℃
2	300
3	500
4	700
5	1000		1.0~1.3			5℃
6	1500		1.0~1.3			5℃
7	2000	Вторая/третья ступень	1.5~2		60℃	5℃
			6~7		50℃	10℃
8	3000	Вторая/третья ступень	1.5~2		60℃	5℃
			6~7		50℃	10℃
9	5000	Третья ступень	6~7		50℃	10℃

Примечание: Рабочее давление газа: 20 МПа, рабочее давление горячей воды: 0,05 МПа, температура входящей воды: 85 °C, температура выходящей воды: 55–60 °C.

Давление на выходе оборудования: 0,1–0,4 МПа, температура на выходе: 10–20 °C.

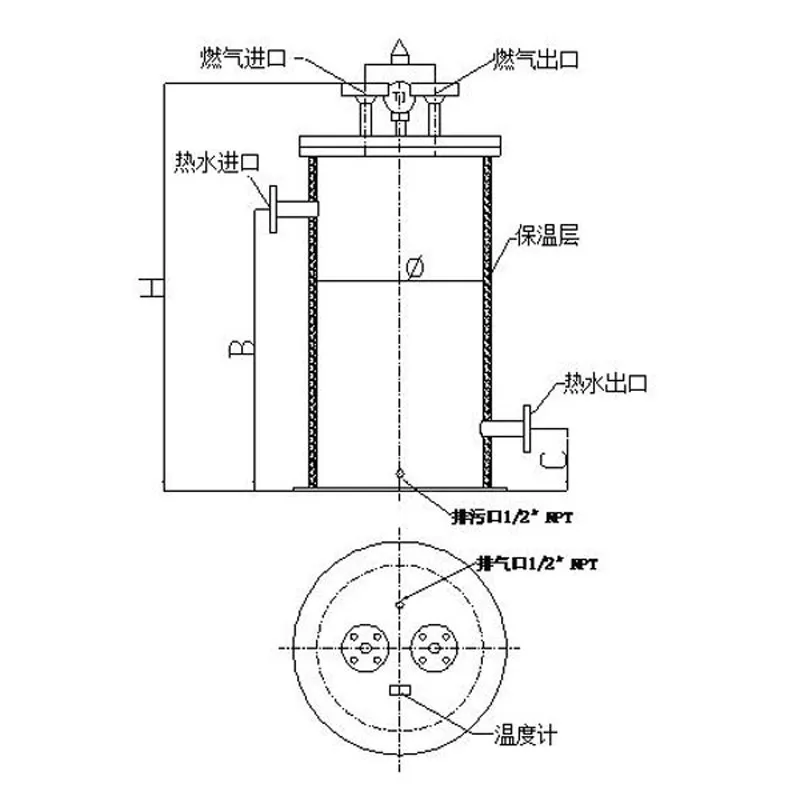

Габаритные размеры и типы соединений теплообменников для станций редуцирования сжатого природного газа (змеевиковый тип)

№	Производительность (Нм³/ч)	H (мм)	A (мм)	B (мм)	C (мм)	Φ (мм)	Тип соединения газовых вход/выход	Тип соединения для входа/возврата воды
1	EHS-300/25	700	220	375	125	325	WN 25-25 RJ	PL 40-1.0RF
2	EHS-500/25	900	220	550	150	325	WN 25-25 RJ	PL 40-1.0RF
3	EHS-800/25	900	325	550	150	426	WN 25-25 RJ	PL 40-1.0RF
4	EHS-1000/25	1000	325	650	150	426	WN 25-25 RJ	PL 40-1.0RF
5	EHS-1500/25	1150	325	800	150	426	WN 25-25 RJ	PL 40-1.0RF
6	EHS-2000/25	1300	325	900	200	426	WN 25-25 RJ	PL 40-1.0RF
7	EHS-300/1.6	650	220	375	125	325	PL 50-1.6 RF	PL 40-1.0RF
8	EHS-500/1.6	700	220	425	125	325	PL 50-1.6 RF	PL 40-1.0RF
9	EHS-800/1.6	850	325	550	150	426	PL 50-1.6 RF	PL 40-1.0RF
10	EHS-1000/2.5	950	325	650	150	426	PL 50-2.5 RF	PL 40-1.0RF
11	EHS-1500/2.5	1050	325	800	150	426	PL 50-2.5 RF	PL 40-1.0RF
12	EHS-2000/2.5	1250	325	900	200	426	PL 50-2.5 RF	PL 40-1.0RF

Примечание: размеры в таблице приведены для справки; фактические размеры соединений должны соответствовать параметрам физического оборудования.
