Технология испарения падающей пленки——Эффективно снижайте температуру в градирне и повышайте качество продукта и его выход.

Краткое техническое описание

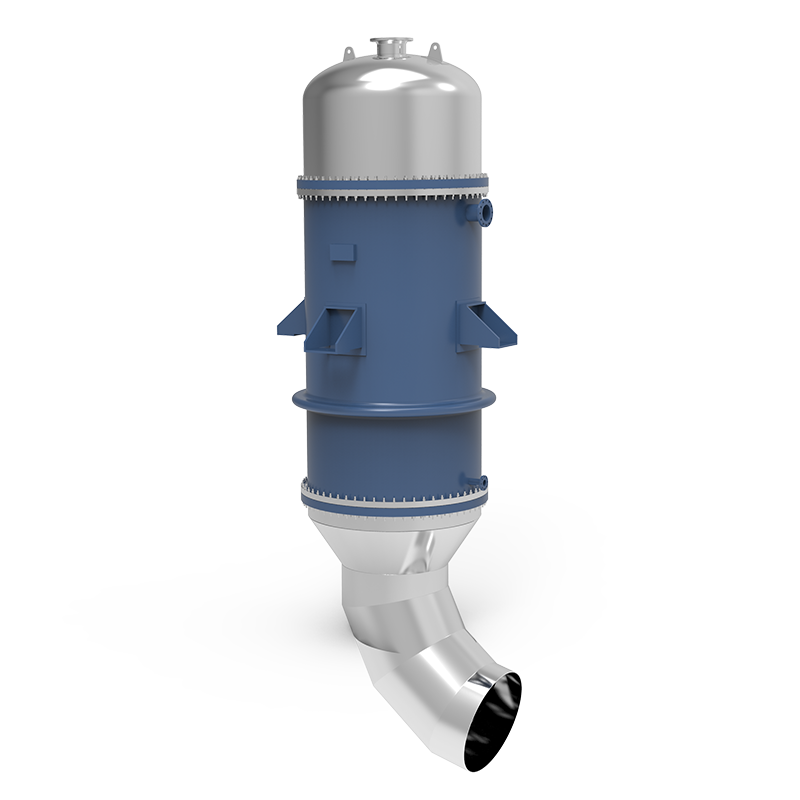

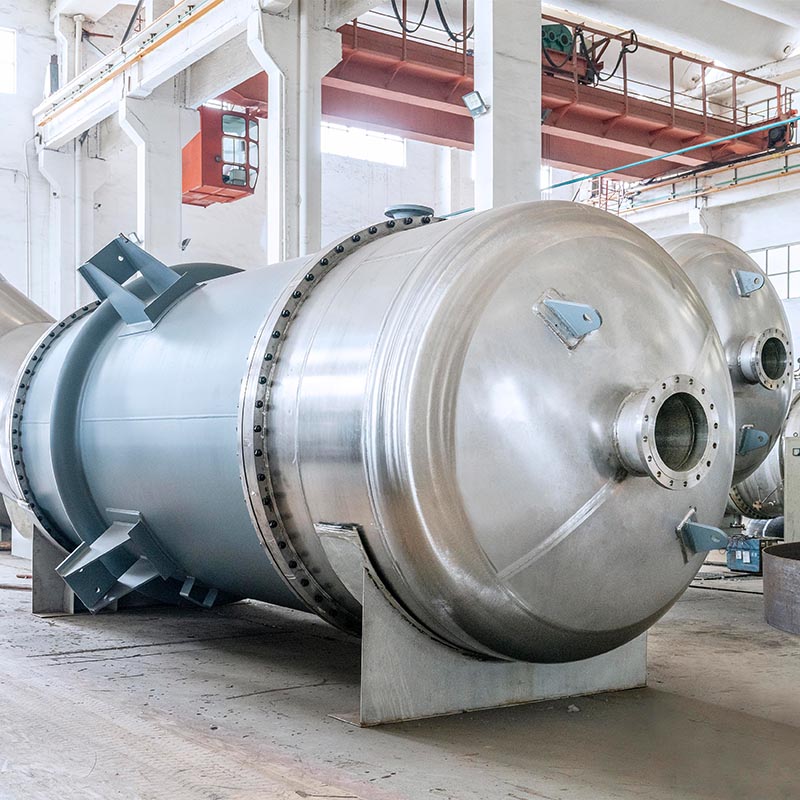

Испарение падающей пленки - это добавление жидкого материала из верхней трубчатой коробки нагревательной камеры испарителя с падающей пленкой через устройство распределения жидкости и пленкообразования, равномерно распределяемое по каждой теплопередающей трубе под действием силы тяжести, вакуумной индукции и воздушного потока. форма мембраны сверху донизу. При работе дистилляционной установки газовая фаза непосредственно поступает в колонну для дистилляции, в то время как жидкая фаза выгружается из камеры разделения или циркулирует с помощью насоса в испаритель.

Мы обладаем богатым опытом и передовыми технологиями и можем выпаривать материалы с более высокой концентрацией и термочувствительными свойствами.

Технический принцип

Жидкий материал испарителя с падающей пленкой добавляется сверху испарителя, и под действием силы тяжести он опускается в виде пленки вдоль стенки трубы, в процессе чего испаряется и сгущается, а внизу получается концентрированная жидкость.Механизм образования пленки в испарителе с падающей пленкой отличается от механизма испарителя с поднимающейся пленкой. Испаритель с падающей пленкой может выпаривать материалы с более высокой концентрацией, большими концентрациями и термочувствительными свойствами. Однако, поскольку распределение жидкой пленки в трубке нелегко обеспечить равномерным, а коэффициент теплопередачи меньше, чем у испарителя с восходящей пленкой, он по-прежнему не подходит для материалов, которые легко кристаллизуются или накипают.

Раствор поступает в виде пленки в испаритель одностороннего действия, что значительно повышает коэффициент конвекционной теплопередачи, так что раствор может один раз пройти через нагревательную камеру и больше не циркулировать для достижения требуемой концентрации, поэтому он обладает большими преимуществами по сравнению с циркуляционным испарителем.

Техническое преимущество

Среда проектирования：

Сегодня мы используем самую безопасную и стабильную в мире модель кипятильника для рассыпающейся пленки, которая имеет многоступенчатую форму распределения, включая распределительную пластину и распределительную головку.

Расчет технологического процесса：

На основе расчетов с помощью передового программного обеспечения для моделирования определяются ключевые параметры, такие как скорость газификации, объем циркуляции, коэффициент жидкой фазы, скорость газовой фазы и площадь теплопередачи.

Расчет распределителя/головки пленки：

Создавайте различные гидравлические модели, проектируйте систему распределения и проката пленки в особых условиях работы и используйте независимое программное обеспечение для расчета основных внутренних компонентов.

Энергосберегающая технология высокоэффективного оборудования для выпаривания падающей пленки является одной из ключевых промышленных технологий преобразования энергии (серийный номер 7) в Национальном рекомендуемом каталоге промышленных энергосберегающих технологий и оборудования (2017). Она подходит для производства этиленгликоля, этаноламина, капролактама, поликарбонат, акриловое волокно, хлорщелочь и т.д. в химической промышленности.

Типичное применение

В секциях выпаривания и дистилляции термочувствительных веществ особенно подходят испарители системы MVR. Они обычно используются для дистилляции MDI, витамина Е, этиленгликоля, перекиси водорода, нейлона-11, извлечения растворителей, выпаривания MVR и многих других областях нефтехимии, фармацевтики, пищевой промышленности и в других областях.
