Транзистор sot252

Параметры продукта

Сделанный на заказ:

Доступный
Послепродажное обслуживание:

Онлайн
Гарантия:

1 год

Подробнее Связаться с магазином

OOO Нантун Ванфэн Электронных Технологий

Здание 10, Парк научно-технического предпринимательства Гуанхуа, улица Жучэн, город Жугао, провинция Цзянсу

Описание продукта

Информация о компании

Основная информация

Стандартный размер

Приблизительные размеры: 6,5 мм × 6,1 мм × 2,3 мм

Материал

Термостойкие термопластичные материалы

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

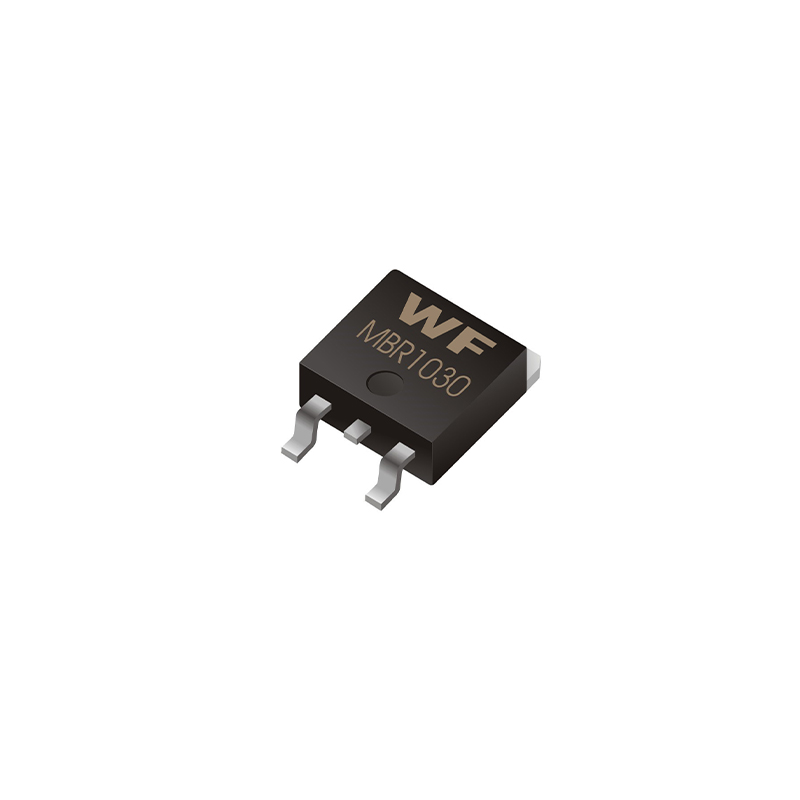

TO-252, также известный как корпус D-PAK, является основным типом корпуса силового транзистора для поверхностного монтажа, сочетающим в себе миниатюризацию и среднюю и высокую мощность. Благодаря хорошим характеристикам рассеивания тепла и переключения, он широко используется в сценариях средней мощности, таких как приводы двигателей и автомобильная электроника. Ниже приводится подробное описание:

Основные характеристики корпуса

(1) Размеры и структура: относится к плоскому корпусу для поверхностного монтажа, стандартный размер составляет примерно 6,5 мм × 6,1 мм × 2,3 мм, что на 50% меньше по объему, чем корпус TO-220, и может быть адаптирован для миниатюрных схем. Обычно имеет 3 вывода, средний вывод часто соединен с большой металлической площадкой внизу, которая является его основной структурой рассеивания тепла. При пайке она может быть непосредственно прикреплена к медной зоне рассеивания тепла печатной платы, что значительно повышает эффективность теплопередачи. Кроме того, существуют варианты с 5 выводами и т. д., расстояние между выводами адаптировано к автоматизированному производственному процессу SMT, что облегчает массовую пайку.

(2) Материал и характеристики: Корпус изготовлен из термопластичного материала, устойчивого к высоким температурам, с хорошей механической прочностью. Эпоксидная смола соответствует стандарту огнестойкости UL94 V-0, и большинство моделей поставляются в бессвинцовой упаковке, соответствующей экологическим требованиям ROHS. Конструкция нижней контактной площадки также может снизить паразитные индуктивность и емкость, уменьшить помехи при передаче сигнала и повысить стабильность схемы.

Ключевые электрические параметры

Транзисторы в этом корпусе ориентированы на среднюю и высокую мощность, а параметры адаптированы к различным сценариям мощности. Основной диапазон следующий: постоянный ток коллектора (Ic) обычно может достигать 3-8 А, некоторые модели, такие как FDD3682, могут достигать 32 А; низкое напряжение насыщения коллектор-эмиттер, низкие потери при переключении, отличная скорость переключения; температура перехода и температура хранения обычно охватывают диапазон от -55 ℃ до +150 ℃, что подходит для суровых температурных условий; некоторые автомобильные модели демонстрируют выдающиеся характеристики усиления по постоянному току (hFE), например, типичное значение hFE MJD122 может достигать 2500 (при IC = 4,0 А постоянного тока), максимальная рассеиваемая мощность некоторых моделей (при условии Tc) может достигать 95 Вт, а в сочетании с медным покрытием печатной платы для рассеивания тепла они могут стабильно выдерживать нагрузки средней и высокой мощности.

Области применения

Приводы двигателей, мощные инверторные схемы, комплементарные переключающие схемы в электрических системах привода, автомобильные электронные системы управления нагрузкой, системы впрыска дизельного топлива, системы управления нагрузкой 42 В в автомобилях, преобразователи постоянного тока.

Преимущества

Сочетание миниатюризации и средней мощности, экономия места на печатной плате по сравнению с TO-220, а также лучшая теплоотдача по сравнению с корпусами серии SOT; конструкция нижней контактной площадки обеспечивает значительно лучшую эффективность рассеивания тепла по сравнению с обычными корпусами для поверхностного монтажа, с тепловым сопротивлением до 5,5 ℃/Вт; адаптация к автоматизированному производству поверхностного монтажа, повышение эффективности массового производства, а некоторые модели прошли автомобильную сертификацию AEC-Q101, что соответствует строгим требованиям надежности в промышленных и автомобильных областях.

Распространенные модели

MJD44H11B, MJD45H11B, MJD122, FDD3682, 13001 и т. д.

Тип деятельности:

Производитель / завод
Основная продукция:

Выпрямительные диоды, быстровосстанавливающиеся диоды, высокоэффективные диоды, диоды Шоттки, высоковольтные кремниевые столбчатые диоды, мостовые диоды, импульсные диоды, стабилитроны, TVS-диоды, MOSFET-транзисторы, тиристоры, полевые транзисторы, устройства защиты от электростатического разряда, триггерные диоды, биполярные транзисторы и т. д. Продукция доступна в корпусах для сквозного монтажа (THT) и поверхностного монтажа (SMD).
Количество сотрудников:

30
Год основания:

2017
Сертификация систем менеджмента:

ISO9001
Средний срок поставки:

Одна неделя
Номер:

91320682MA1NC1CQ7G
Среднее время ответа:

≤3.45h

OOO Нантун Ванфэн Электронных Технологий— это современное предприятие по производству полупроводниковых приборов, интегрирующее научные исследования, производство и сбыт. Зарегистрирована в городе Жугао провинции Цзянсу, Китай, который известен как «край долголетия». Компания специализируется на ключевой компетенции в производстве силовых полупроводниковых приборов — разработке технологических процессов. Основная продукция включает широкий ряд полупроводниковых устройств, таких как выпрямительные диоды, диоды быстрого восстановления, высокоэффективные диоды, диоды Шоттки, высоковольтные кремниевые столбы, диодные мосты, импульсные диоды, стабилитроны, TVS-диоды, MOSFET, тиристоры, полевые транзисторы, ESD-защитные устройства, триггерные диоды, биполярные транзисторы и другие.

Возможность торговать

Международные торговые термины(Incoterms):

FOB, CIF, EXW, CFR
Условия оплаты:

LC, T/T, D/P
Средний срок поставки:

Одна неделя
Количество сотрудников по внешней торговле:

4
Год начала экспорта:

2024
Доля экспорта:

20%
Основные рынки сбыта:

Европа, Азия, Америка
Ближайший порт:

Порт Ругао
Схема импорта-экспорта:

Общий режим

Производственные мощности

Адрес завода:

Здание 10, Парк научно-технического предпринимательства Гуанхуа, улица Жучэн, город Жугао, провинция Цзянсу
Научно-исследовательский потенциал:

Отличный
Количество научных сотрудников:

5
Годовой объем производства:

11,4207 миллионов юаней
