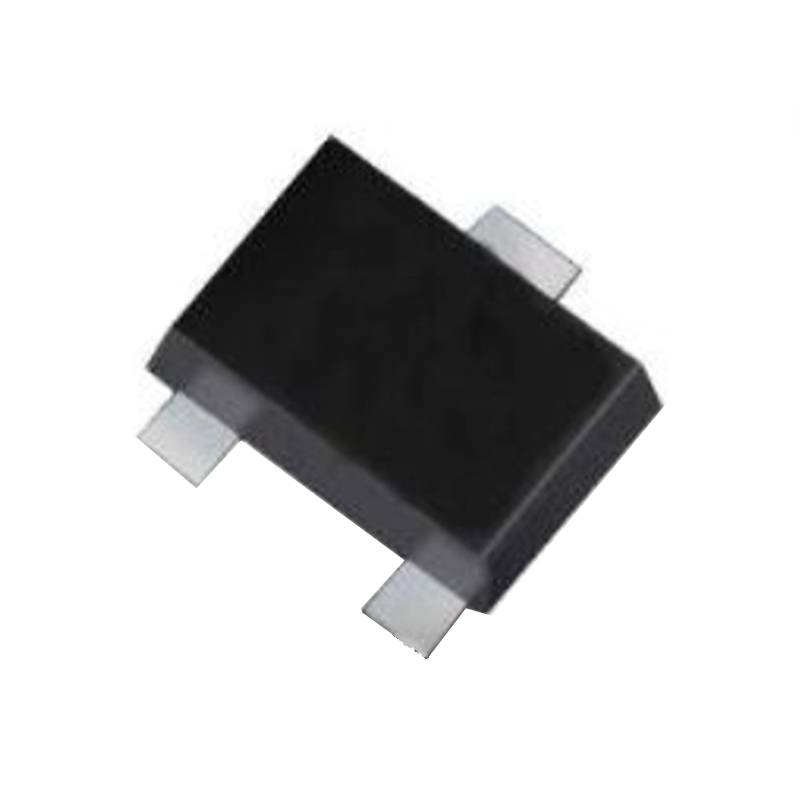

Транзистор sot723

Параметры продукта

Сделанный на заказ:

Доступный
Послепродажное обслуживание:

Онлайн
Гарантия:

1 год

Подробнее Связаться с магазином

OOO Нантун Ванфэн Электронных Технологий

Здание 10, Парк научно-технического предпринимательства Гуанхуа, улица Жучэн, город Жугао, провинция Цзянсу

Описание продукта

Информация о компании

Основная информация

Типичный размер

1,2 мм × 0,8 мм × 0,6 мм

Длина штифта

0,3-0,4 мм

Максимальная потребляемая мощность (Pₒₙ)

50-150 мВт

Постоянный ток коллектора (Ic)

50-200 мА

Диапазон рабочих температур

от -40℃ до 125℃

Характеристическая частота (fₜ)

50-200 МГц

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

SOT-723 — это сверхминиатюрный корпус транзистора для поверхностного монтажа, относящийся к типу с чрезвычайно малым размером в серии SOT. Он предназначен для сценариев с ультравысокой плотностью компоновки и применяется в миниатюрных электронных устройствах (таких как носимые датчики, медицинские микромодули, узлы Интернета вещей). Его основные характеристики следующие:

Основные характеристики корпуса

(1) Размер и структура: Чрезвычайно компактный размер, типичные размеры составляют 1,2 мм × 0,8 мм × 0,6 мм, что делает его одним из самых маленьких корпусов транзисторов (меньше, чем SOT-323). Он имеет 3 коротких крыловидных вывода с шагом около 0,65 мм и длиной выводов всего 0,3-0,4 мм, что требует пайки с использованием прецизионного оборудования для поверхностного монтажа. Материал корпуса — высокотемпературная эпоксидная смола, соответствующая бессвинцовым стандартам и стандартам RoHS. Хотя механическая прочность ограничена, она удовлетворяет требованиям легкой сборки миниатюрных устройств.

(2) Назначение выводов: Стандартная 3-выводная компоновка, обычно с выемкой или меткой на одной стороне корпуса в качестве ориентира. Нижний левый вывод — это вывод 1 (база B), затем против часовой стрелки следуют вывод 2 (эмиттер E) и вывод 3 (коллектор C). Некоторые производители могут иметь небольшие различия, поэтому необходимо обращаться к конкретному техническому описанию.

Диапазон ключевых электрических параметров

Из-за ограничений по размеру, транзисторы в корпусе SOT-723 ориентированы на сценарии со сверхнизким энергопотреблением, и их параметры сосредоточены в следующих диапазонах:

(1) Максимальная рассеиваемая мощность (Pₒₙ): Обычно всего 50-150 мВт (при комнатной температуре, зависит от рассеивания тепла печатной платой), что является типичным для микромощных устройств;

(2) Постоянный ток коллектора (Ic): В основном 50-200 мА, пиковый ток не превышает 500 мА, подходит только для цепей малого сигнала;

(3) Диапазон рабочих температур: от -40℃ до 125℃ (некоторые промышленные модели могут работать в диапазоне от -55℃ до 150℃), подходит для обычных условий;

(4) Характеристическая частота (fₜ): варьируется в зависимости от модели, обычно составляет 50-200 МГц, что может удовлетворить потребности в обработке малых сигналов от низких до средних частот.

Области применения

Усиление сигналов миниатюрных датчиков, маломощные схемы медицинского оборудования, управление питанием носимых устройств, управление переключением низкого тока, кондиционирование сигналов узлов Интернета вещей, преобразование уровней миниатюрных модулей.

Преимущества

Основным преимуществом является размер, который позволяет использовать его в сценариях с крайне ограниченным пространством на печатной плате (например, в миниатюрных датчиках, имплантируемых медицинских устройствах); сверхнизкое энергопотребление подходит для устройств с длительным сроком службы от батареи; совместимость с высокоточной технологией поверхностного монтажа (SMT) подходит для массового производства.

Распространенные модели

BC846B, BC856B, MMBT3904, MMBT3906M и т. д.
