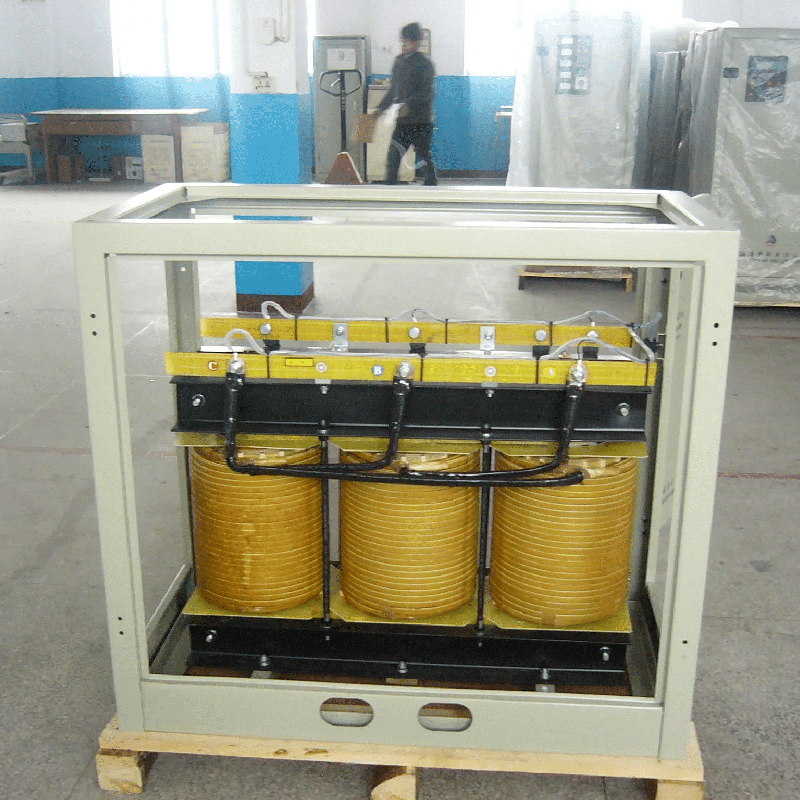

Трехфазный выпрямительный трансформатор SdE - это специальный трансформатор, используемый для преобразования трехфазного переменного тока в постоянный:

Принцип работы

● Подобно обычным трехфазным трансформаторам, трехфазный выпрямительный трансформатор SdE использует принцип электромагнитной индукции, в первичной обмотке в трехфазный переменный ток, генерируя переменное магнитное поле, так что во вторичной обмотке индуцируется трехфазный переменный ток электродвижущей силы.Однако разница заключается в том, что его вице-сторона обмотки подключена к выпрямительному элементу, и трехфазный переменный ток, индуцированный вице-стороной, преобразуется в постоянный ток на выходе через выпрямительную цепь.

● Для снижения гармонического загрязнения электросети и улучшения коэффициента мощности обычно используется технология сдвига фаз между линейными напряжениями на одноименных концах вторичных обмоток выпрямительного трансформатора, чтобы улучшить число импульсных волн выпрямителя.

Эксплуатационные характеристики

● Стабильные электрические характеристики: в соответствии с характеристиками нагрузки и условиями электросети, определите разумный уровень изоляции и модель, коэффициент экологической безопасности продукта ≥ 1,67.

● Высокая степень динамической стабильности: высокая механическая прочность обмотки, сильная противонакальная способность, высокий импеданс, на 30% выше, чем импеданс силового трансформатора той же мощности, может подавлять di/dt, защита компонентов выпрямителя.

● Хорошая термическая стабильность: строгий контроль нагрева частей и самой горячей точки повышения температуры, оставляя запас повышения температуры, может быть добавлен в осевой масляный канал катушки, разумное распределение потока масла, катушки, выводы с использованием медной проволоки, низкая плотность тока.

● Сильная перегрузочная способность: он может безопасно работать в течение длительного времени при номинальной нагрузке, и он может безопасно работать в течение длительного времени при полной нагрузке при 110% перенапряжении (температура окружающей среды 40℃), и терминалы, подключенные к двигателю, могут выдержать 1,5 раза номинального тока для 5S.

● Превосходные эксплуатационные показатели: ток холостого хода ниже, чем национальный стандарт для трансформаторов той же мощности серии S9, эффект энергосбережения очевиден, низкий уровень шума (5 дБ).

Характеристики структуры

● Железный сердечник: обычно используется лист кремниевой стали с высокой магнитной проницаемостью, в то же время используется передовой многоступенчатый метод укладки, эффективно снижает потери холостого хода, ток холостого хода и шум.

● Обмотка: Электромагнитный провод принимает бескислородный медный проводник с высокой проводимостью, и обмотка принимает новую технологию всего набора со структурой садового цилиндра, двойного пирога и новой спирали и т.д., что укрепляет первый и последний слои и улучшает изоляционные свойства.Внешняя поверхность обмотки обмотана высокопрочной стягивающей лентой для повышения механической прочности.

● Корпус: изоляционные прокладки корпуса поддерживаются высокопрочной ламинированной древесиной и ламинированным картоном, так что площадь поддержки конца обмотки достигает более 95%.Соединение между корпусом и крышкой коробки имеет буферную структуру с тупой пластиной.

● Масляный бак: масляный бак принимает теплоотдачу масляной трубы, или принимает ступенчатый листовой радиатор, или устанавливает листовой радиатор, или принимает гофрированный масляный бак в соответствии с требованиями пользователя, и сильный масляный радиатор с воздушным охлаждением или сильный масляный радиатор с водяным охлаждением.Для обработки поверхности масляного бака обычно используется "трехслойная краска".

Области применения

● Электрохимическая промышленность: используется для электролиза соединений цветных металлов с целью получения алюминия, магния, меди и других металлов, электролиза поваренной соли с целью получения хлор-щелочи, электролиза воды с целью получения водорода и кислорода и т.д.

● Источник питания постоянного тока для тяги: обеспечивает питание сетью постоянного тока шахтного или городского электровоза.

● Источник питания постоянного тока для передачи: в основном обеспечивает питание двигателей постоянного тока в передаче энергии, таких как якорь и возбуждение прокатного стана.

● Передача энергии постоянного тока: в системе передачи энергии постоянного тока он преобразует энергию переменного тока в напряжение, подходящее для передачи энергии постоянного тока.

● Другие области: он также может быть использован в качестве источника постоянного тока для гальваники, электрической обработки, возбуждения, зарядки и электростатического удаления пыли.
