Материал: эпоксидная смола + оксид алюминия

Возможность производства высоковольтных изоляторов для КРУЭ/GIS на напряжения: 5–40.5–72.5–126–145–252–363 кВ

Преимущества материала

Обладает высокой электрической прочностью, подходит для применений в высоковольтном оборудовании.

Стабильные характеристики накопления поверхностного заряда, высокая надёжность при длительной эксплуатации.

Демонстрирует стабильные изоляционные свойства в среде SF₆.

Электрическая прочность превосходит фарфоровые материалы, крайне низкая частичная разрядность, повышенная надёжность.

Добавка наполнителя из оксида алюминия значительно повышает напряжение поверхностного перекрытия; нанооксид алюминия увеличивает напряжение поверхностного перекрытия постоянного тока на 17,5 %.

Производительность при повторяющемся импульсном напряжении улучшается примерно на 10 %.

Прочность на растяжение и изгиб значительно выше, чем у фарфоровых материалов; прочность на изгиб может достигать 15-кратного значения по сравнению с фарфором.

Относительно хорошая вязкость разрушения (0,5–1,5 МПа·м¹/²), хотя материал остаётся хрупким, но превосходит чистую эпоксидную смолу.

Более высокая ударная вязкость и долговечность.

Теплопроводность может быть улучшена за счёт наполнителя из оксида алюминия (чистая эпоксидная смола: 0,2–0,5 Вт/(м·К)).

Оптимизированный композитный материал может достигать теплопроводности 0,95 Вт/(м·К), что в 4,7 раза выше, чем у чистой эпоксидной смолы.

Устойчивость к УФ-излучению и химическому воздействию превосходит фарфор.

Добавка наполнителей, таких как гидроксид алюминия, может улучшить стойкость к трекинг-разрядам.

Легко формовать, высокая гибкость в проектировании.

Упрощён контроль размеров и формы.

Обеспечивает хороший баланс между производительностью и стоимостью.

Высокая эффективность массового производства.

Комплектные распределительные устройства среднего напряжения (КРУ) в металлическом корпусе.

Изоляторы для внутренней установки.

Оборудование, чувствительное к массе.

Ситуации, требующие сложных форм.

Электрооборудование с изоляцией SF₆.

I. Сферы применения

1. Газоизолированные линии передачи (ГИЛ)

2. Изоляторы для сверхвысоковольтных ГИЛ — одно из ключевых применений, широко используются в крупных проектах, таких как «Передача электроэнергии с Запада на Восток».

3. Элегазовые комплектные распределительные устройства (КРУЭ/GIS)

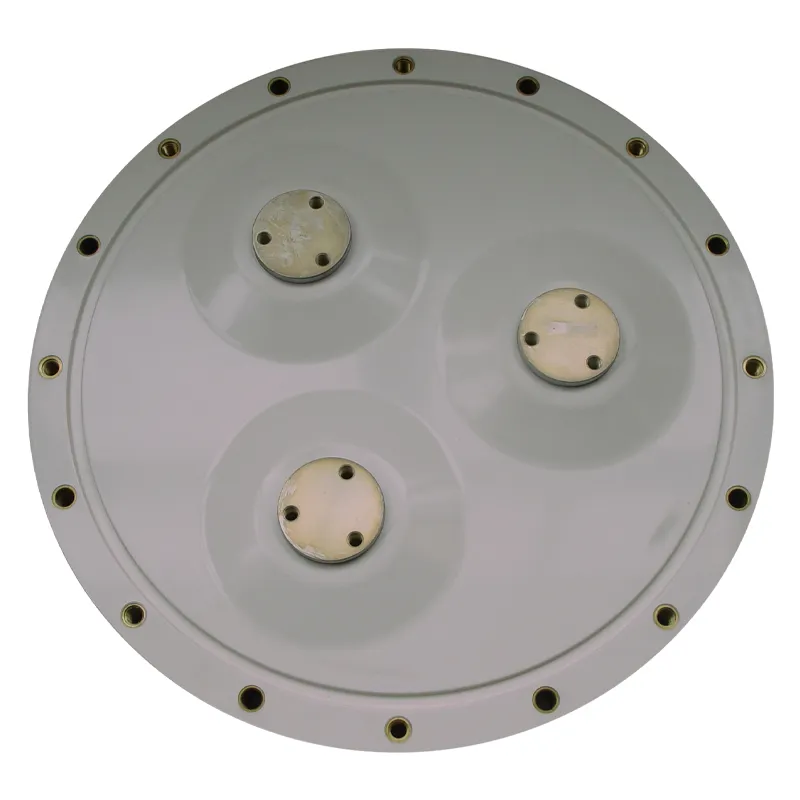

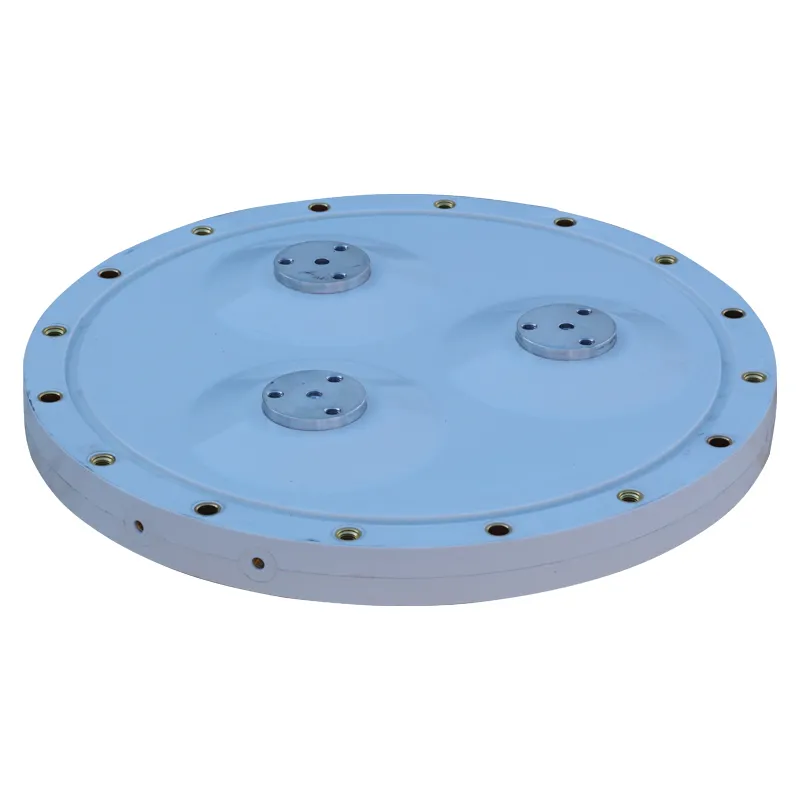

4. Чашечные изоляторы, изоляционные перегородки и другие критические компоненты для оборудования КРУЭ на напряжение 252 кВ и выше.

5. Оборудование для передачи постоянного тока высокого напряжения

6. Основная изоляция ёмкостных сердечников сухих проходных изоляторов постоянного тока высокого напряжения; изоляционные слои оборудования для гибких систем передачи постоянного тока.

7. Трансформаторы и коммутационное оборудование

8. Сухие трансформаторы с изоляционной заливкой; полная герметичная изоляционная заливка электромагнитов, катушек контакторов, трансформаторов тока и другого высоковольтного и низковольтного электрооборудования.

9. Перспективное высокочастотное электрооборудование

10. Высокочастотная электрическая изоляция для твёрдотельных трансформаторов (SST); высоковольтные опорные изоляторы для устройств моделирования электромагнитных импульсов.
