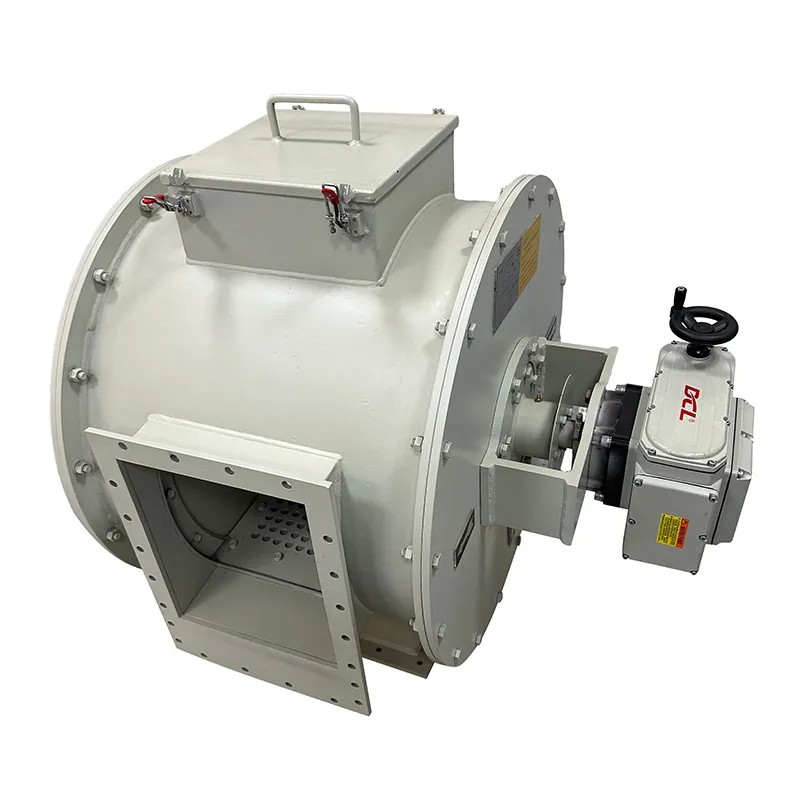

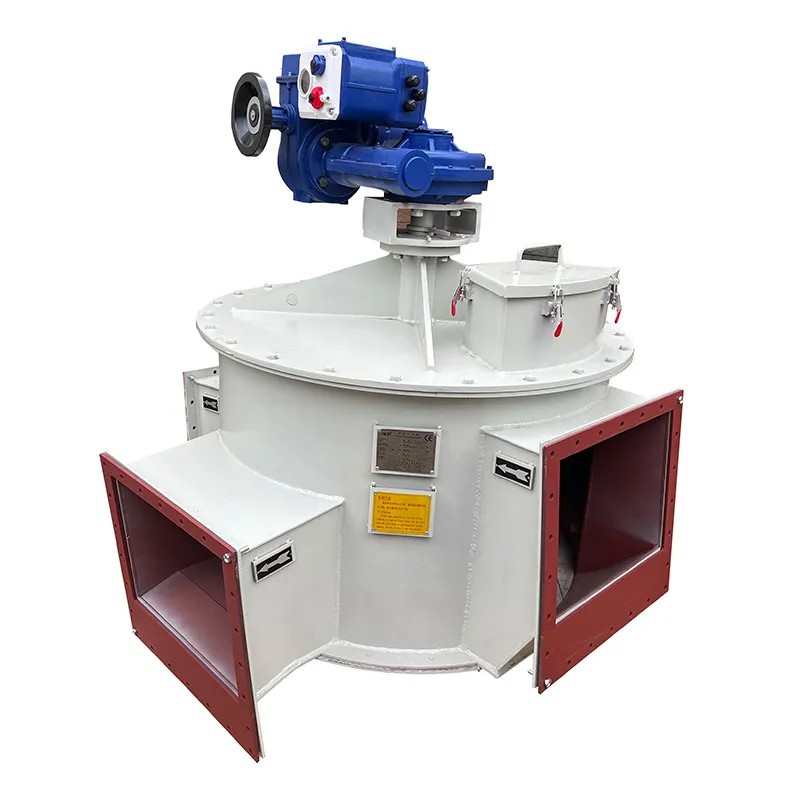

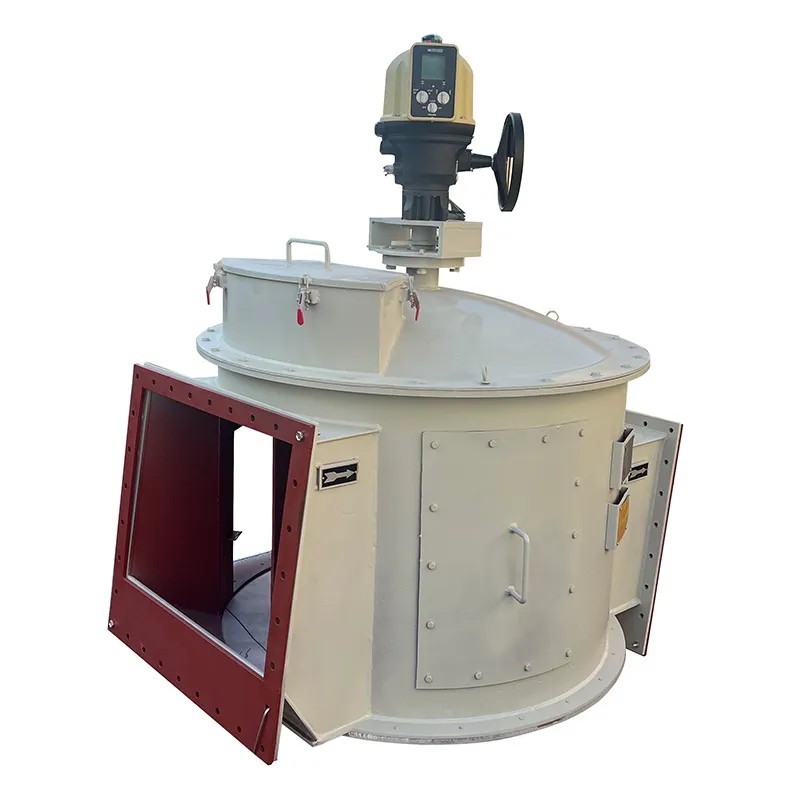

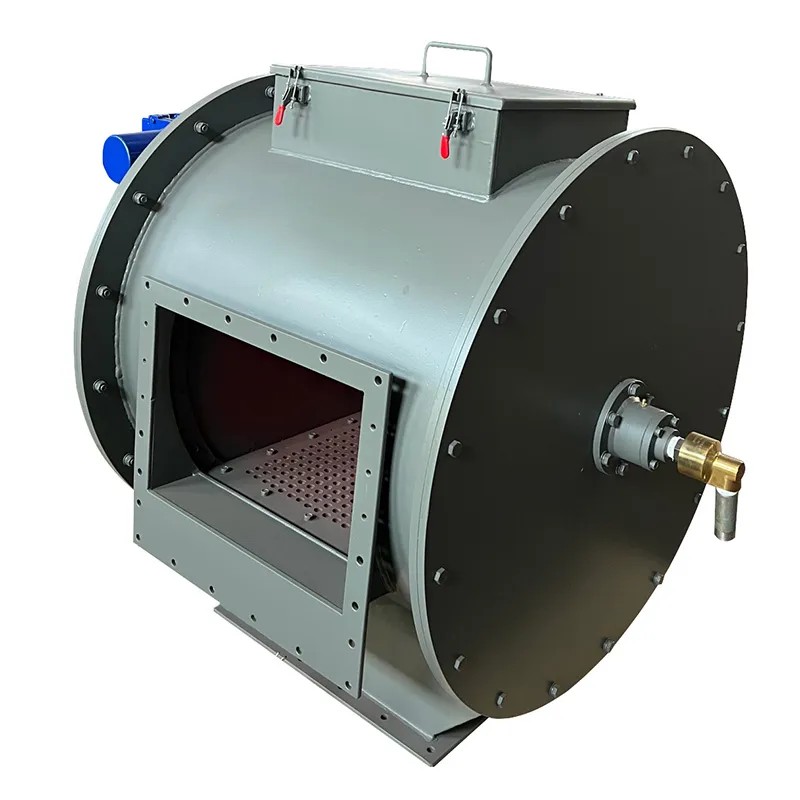

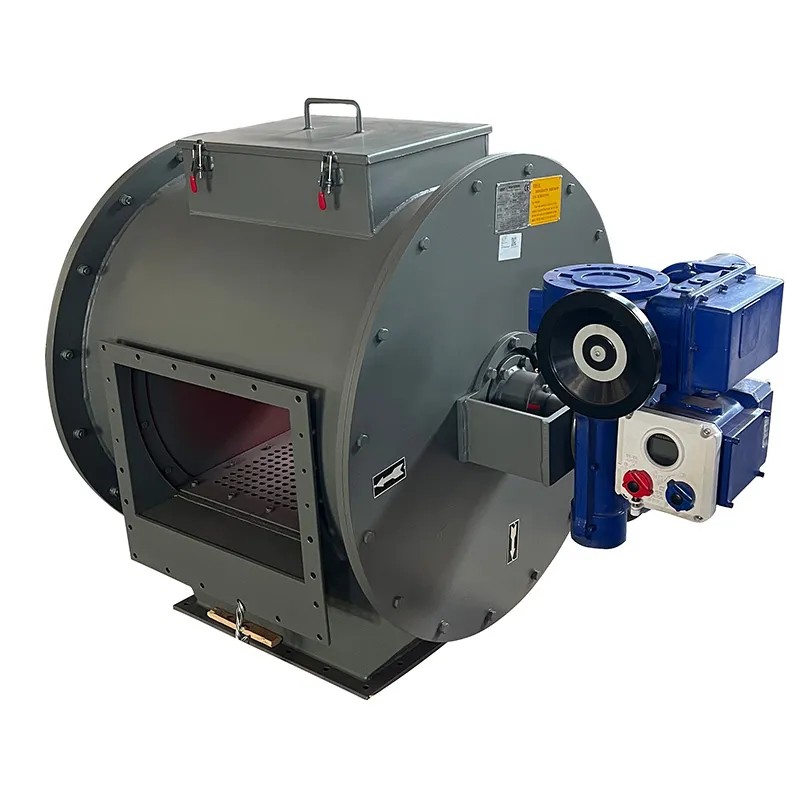

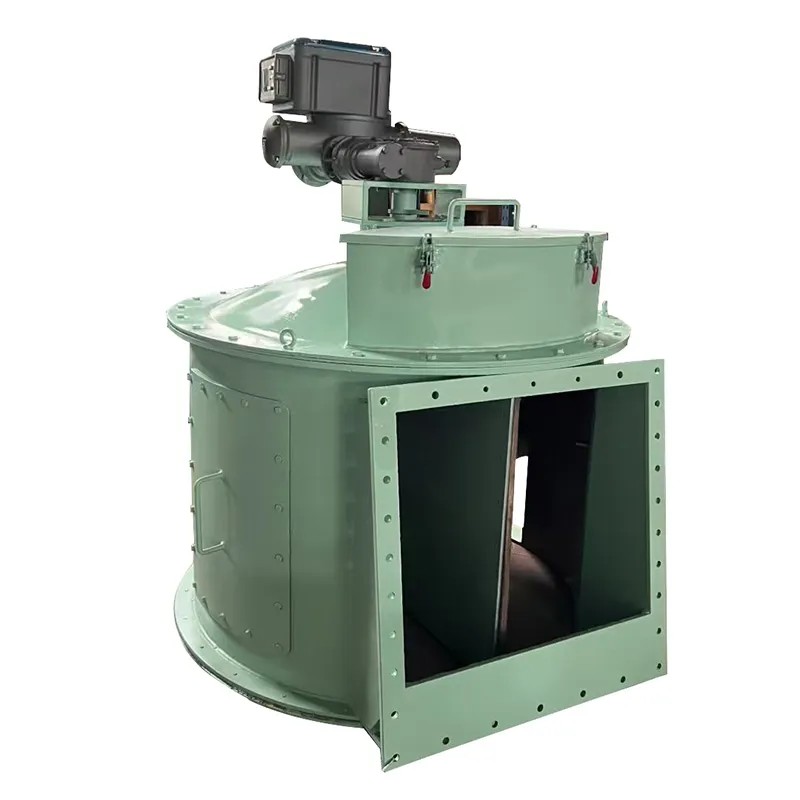

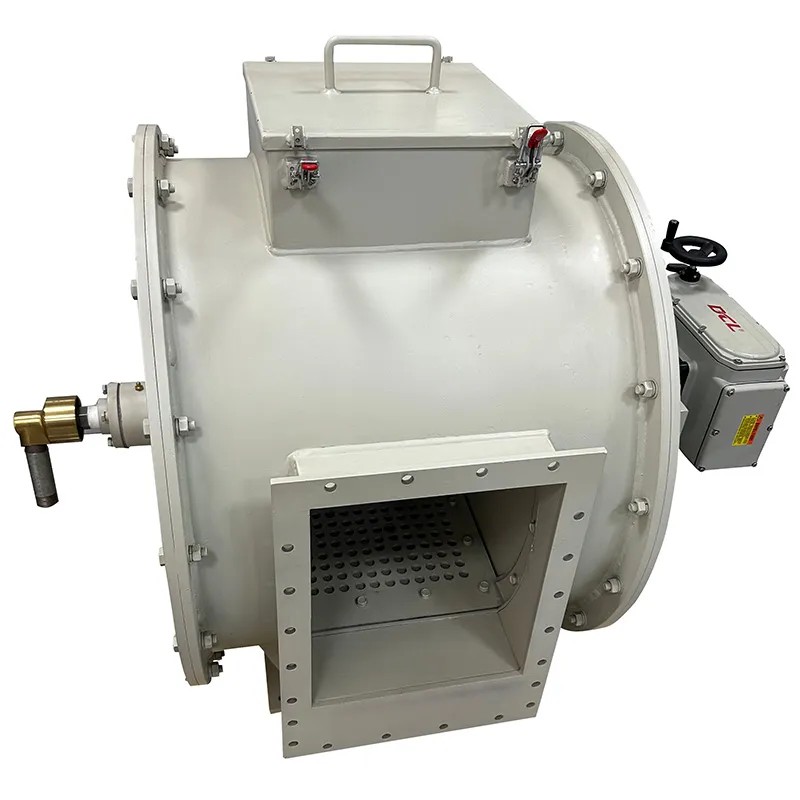

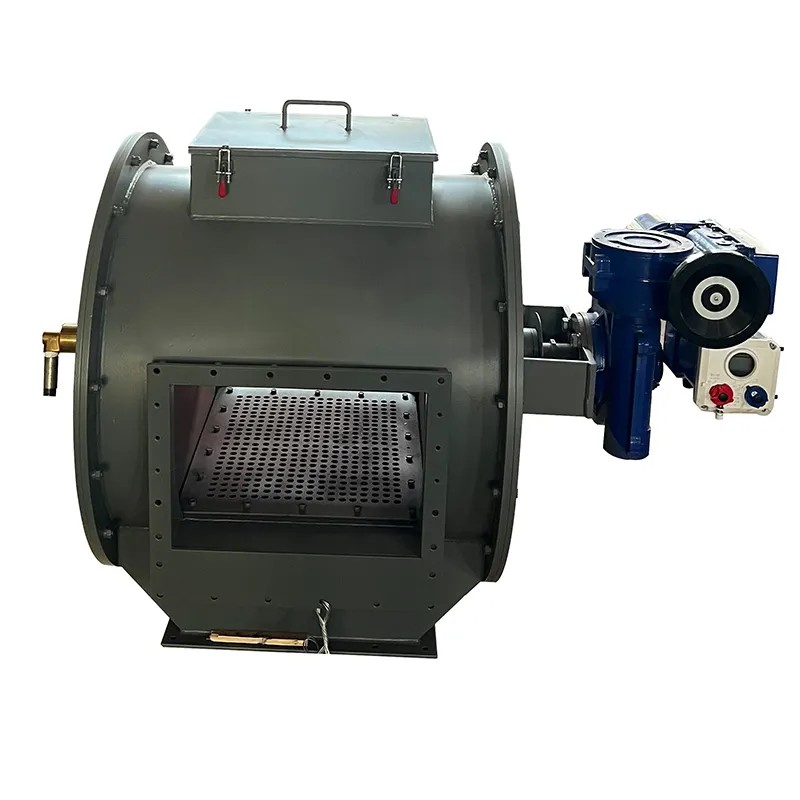

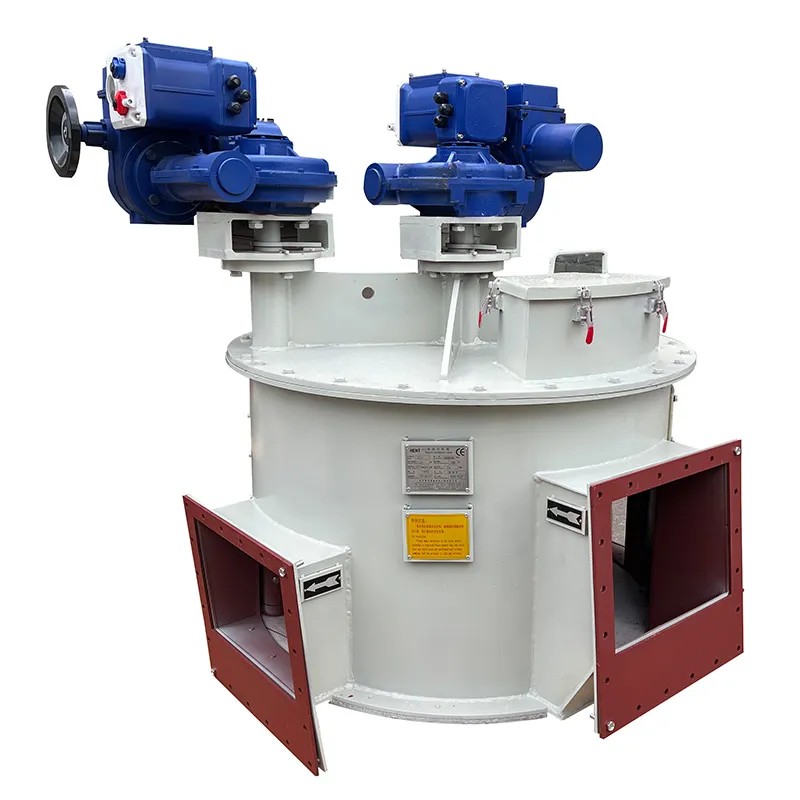

Трехходовой, четырехходовой распределительный клапан для пылевидных материалов

Параметры продукта

Индивидуализация:

Доступный
Послепродажное обслуживание:

Онлайн-сервисы

Подробнее Связаться с магазином

ООО Ханчжоу Фуян Хэнт Электромеханический Инжиниринг

Лушаньская промышленная функциональная зона, район Фуян, город Ханчжоу, КНР

Описание продукта

Информация о компании

Основная информация

Рабочая температура ℃

≤300

Напряжение питания

380 В или 220 В, 50 Гц

Упаковка и доставка

Транспортная Упаковка

Стандартная транспортная упаковка

Происхождение

Китай

Описание продукта

Трехходовые и четырехходовые разгрузочные клапаны с электрическим/пневматическим приводом, а также клапаны нижнего типа с двумя выходами (пневмозапорные клапаны). Предназначены для перераспределения пылевидных материалов на разветвлениях выхода элеватора или при перекрытии силосов.. Отсутствие заклинивания, перетекания материала между потоками и пыления. Корпус клапана оснащен смотровым окном и герметичным ревизионным люком для удобства локального осмотра и обслуживания. Имеется механический указатель реального положения заслонки. Управление с центрального пульта, работа в режиме без постоянного присутствия персонала.

Электрические приводы: французские Bernard, EMG или китайский Tianjin Xinbo (Тяньцзинь Синьбо). Пневматические приводы: тайваньский Airtac или китайский Zhaoqing (Гуандун). Выбор привода осуществляется в соответствии с требованиями заказчика.

Трехходовые и четырехходовые разгрузочные клапаны：

Конструктивные особенности

1.Пневмопривод: Тайваньский Airtac или китайский Zhaoqing; Электропривод: французский Bernard, EMG или китайский Tianjin Xinbo.

2.Управление и сигнал обратной связи по аналоговому сигналу 4-20 мА.

3.Сварной корпус для повышенной прочности и надежности.

4.Низкое гидравлическое сопротивление.

5.Возможность попеременной подачи по двум направлениям или одновременного выпуска.

6.Уплотнение заслонки: фторопласт (PTFE) или войлок высокой плотности.

7.Точное регулирование и дозирование потока.

8.Длительный срок службы.

9.Ручное переключение в аварийном режиме.

10.Присоединение: фланцевое.

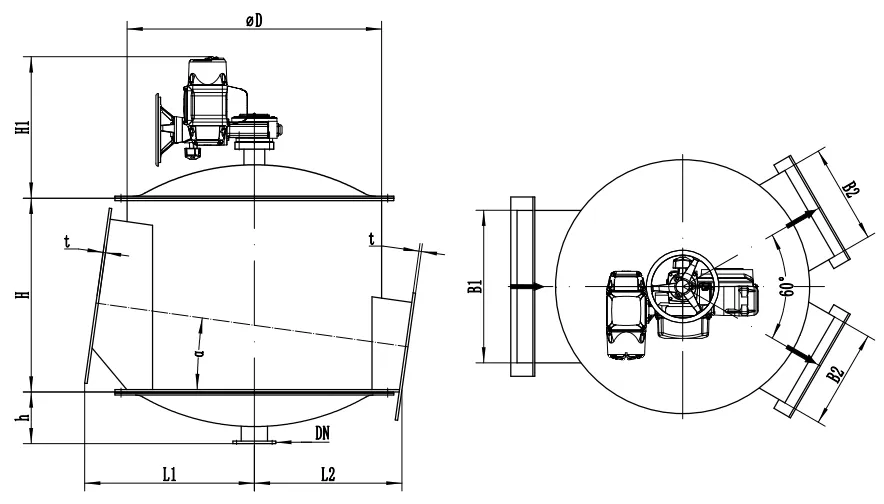

Чертеж габаритных размеров:

Трехходовой, четырехходовой распределительный клапан для пылевидных материалов (7)666

Технические параметры

Условный проход, DN (мм)	530	830	1050	1200
Макс. производительность (т/ч)	300	500	630	900
Угол установки (°)	8	8	8	8
Время полного хода (с)	30	40	40	65
Мощность (кВт)	0.25	0.06	0.40	0.40
Макс. крутящий момент (Нм)	1000	2500	2500	4000
Входной/выходной сигнал (мА)	4~20

Основные размеры (единица измерения: мм)

Размер	B1	B2	L1	L2	H	H1	DN	t	a°	Масса (кг)
530	300/250	300/250	360	284	450	556	50	10	8	178
830	500/400	500/400	534	457	600	696	50	10	8	376
1050	630	630/500/400	721	575	770	710	80	10	8	520
1200	800	630/500	812	690	900	740	100	10	8	978

Возможна поставка нестандартных типоразмеров по заказу.

Разгрузочные клапаны нижнего типа с двумя выходами ：

Конструктивные особенности

1.Пневмопривод: Тайваньский Airtac или китайский Zhaoqing; Электропривод: французский Bernard, EMG или китайский Tianjin Xinbo. Возможность дистанционного управления расходом материала.

2.Сварная конструкция из качественной листовой стали: малые габариты, легкий вес, низкое сопротивление.

Уплотнение заслонки: фторопласт (PTFE) или войлок высокой плотности.

3.Возможна вертикальная подача материала сверху вниз (вход → ↓ выход), а также горизонтальная подача в любом направлении через поворотный пневмопатрубок на выходе, что упрощает технологическую схему.

4.Управление дискретным сигналом для изменения положения заслонки и направления потока материала.

Технические параметры:

Тип привода Электрический или пневматический	Типоразмер клапана	φ530mm	φ830mm	φ1050mm	φ1200mm
	Макс. производительность	300t/h	500t/h	630t/h	900t/h
	Угол установки	6°	6°	6°	6°
Рабочая температура ℃		≤300
Напряжение питания		380 В или 220 В, 50 Гц
Входной управляющий сигнал		Дискретный сигнал
Выходной сигнал положения		Дискретный сигнал от концевых выключателей

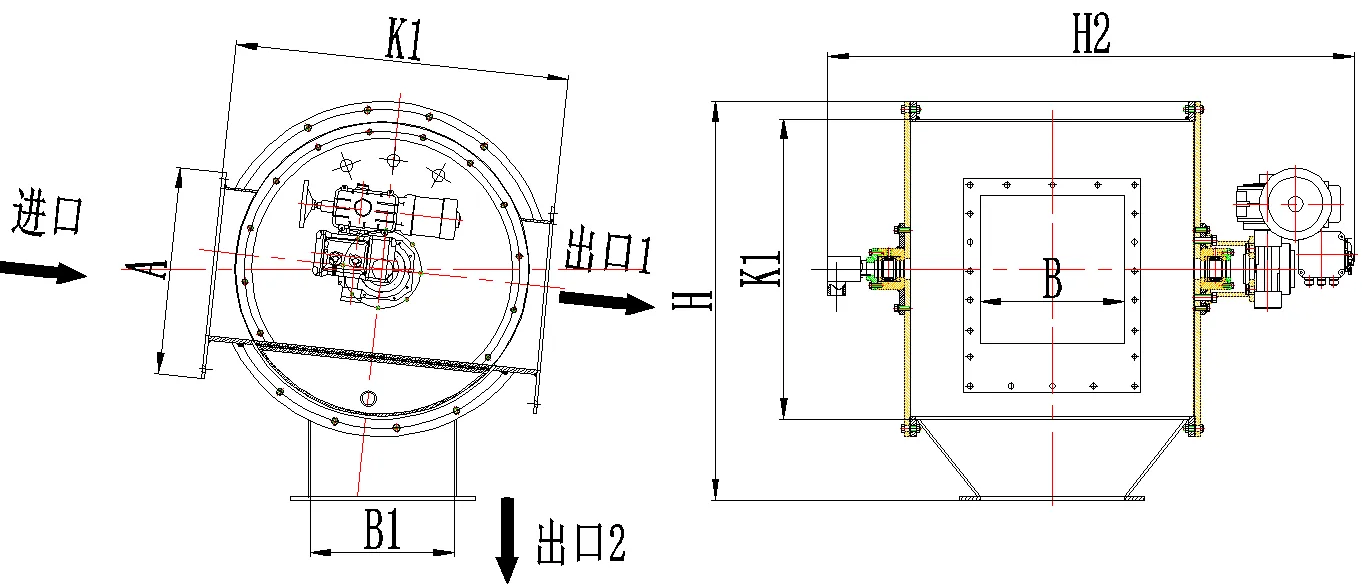

Чертеж габаритных размеров (электропривод):

Трехходовой, четырехходовой распределительный клапан для пылевидных материалов 1475

Основные размеры (электропривод, мм)

Типоразмер	Произв-ть (м³/ч)	B(вход)	B1(выход)	D	A1	K1	H2	Масса (кг)
φ530	①300	200	200	486	546	1012	711	300
		250	250	520
		300	300	520
Φ830	φ500	350	350	520	856	1585	1114	540
		400	400	520
Φ1050	①630	500	500	520	1082	2006	1409	650
		630	630	730
①1200	φ900	800	800	900	1237	2292	1611	730
		1000	1000	1000

Возможна поставка нестандартных типоразмеров по заказу.

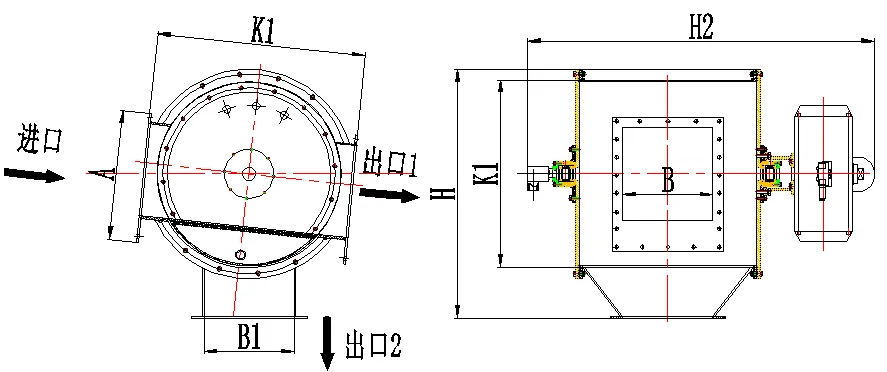

Чертеж габаритных размеров (пневмопривод):

Трехходовой, четырехходовой распределительный клапан для пылевидных материалов 3766

Основные размеры (мм)

Типоразмер	Произв-ть (м³/ч)	B(вход)	B1(выход)	D	A1	K1	H2	Масса (кг)
φ530	φ300	200	200	486	546	737	1157	300
		250	250	520
		300	300	520
φ830	φ500	350	350	520	856	1155	1812	530
		400	400	520
φ1050	D630	500	500	520	1082	1456	2292	640
		630	630	730
φ1200	φ900	800	800	900	1237	1670	2620	700
		1000	1000	1000

Возможна поставка нестандартных типоразмеров по заказу.

Трехходовой, четырехходовой распределительный клапан для пылевидных материалов (4)

Трехходовой, четырехходовой распределительный клапан для пылевидных материалов (6)

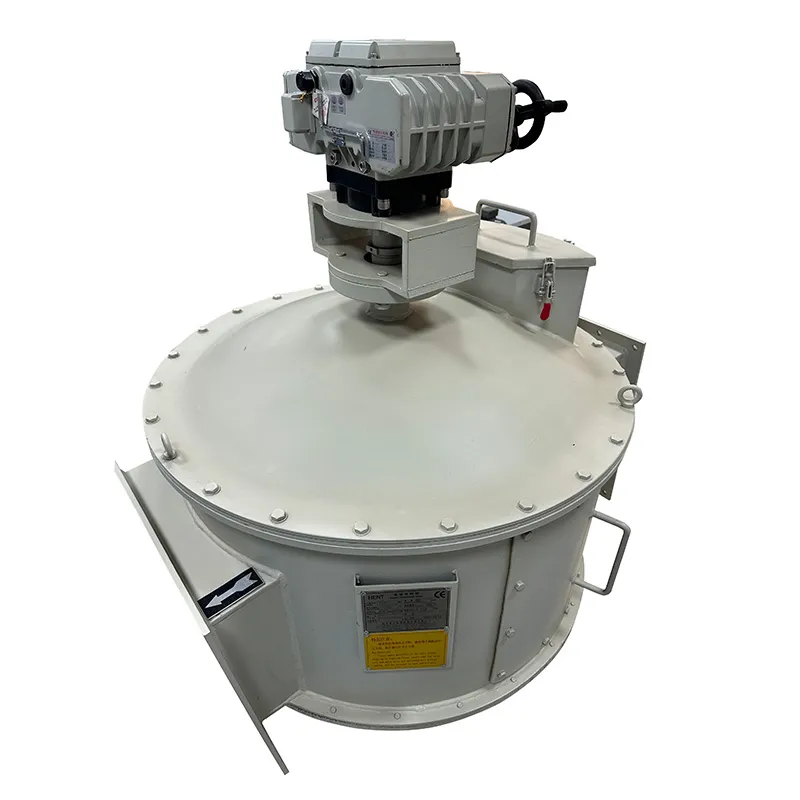

Трехходовой, четырехходовой распределительный клапан для пылевидных материалов (9)
