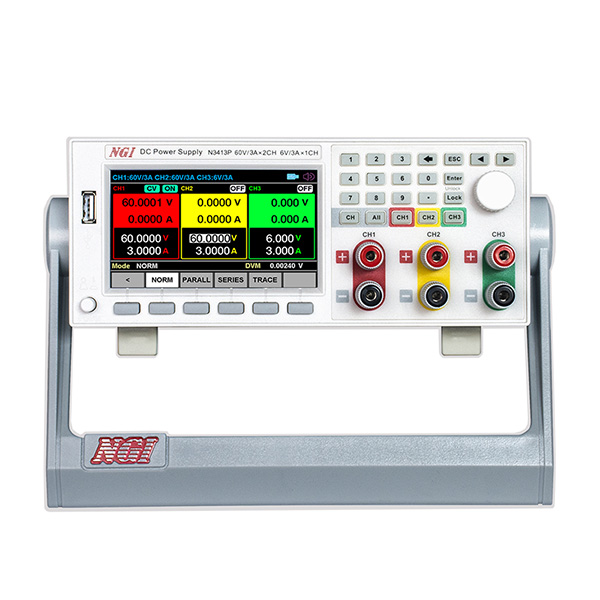

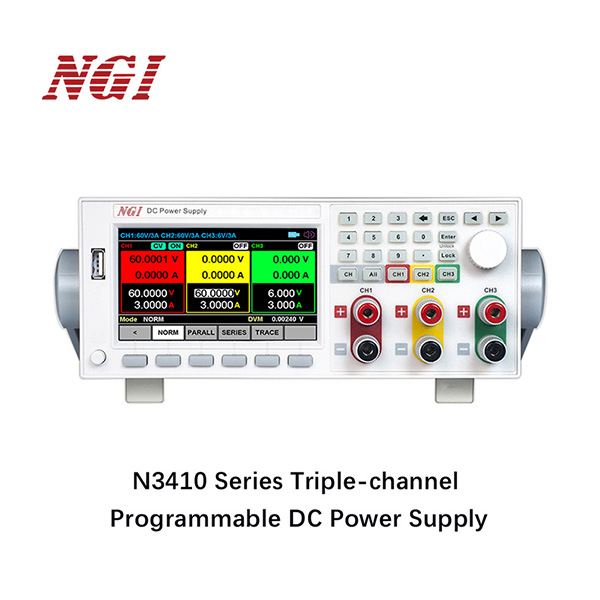

Серия N3410 — это программируемый источник постоянного тока с тремя каналами, обладающий высокой производительностью и надежностью. Устройство N3410 имеет половину стандартного 19-дюймового корпуса 2U, включает три независимых выходных канала и поддерживает как переднюю, так и заднюю проводку. Оно отличается компактными размерами и элегантным внешним видом. N3410 поддерживает как настольное использование с ручкой для переноски и наклонной подставкой, так и монтаж в стойку для интеграции в систему. Информация о тестировании и измерениях отображается на 4,3-дюймовом ЖК-экране. Опционально предоставляется функция измерения DVM для удовлетворения различных требований тестирования.

Основные характеристики

● Диапазон напряжения: 6В/32В/60В, поддержка последовательного подключения для увеличения напряжения

● Диапазон тока: 3А/5А, поддержка параллельного подключения для увеличения тока

● 3 канала в автономном режиме, каждый канал изолирован

● Низкие пульсации и шум

● Высокая точность и разрешение, до 0,1 мВ/0,1 мА*1*

● Время динамического отклика менее 1 мс

● Поддержка последовательного, параллельного и трассирующего режимов выхода

● Высокоточное измерение DVM (только для N3411P/N3412P/N3413P)

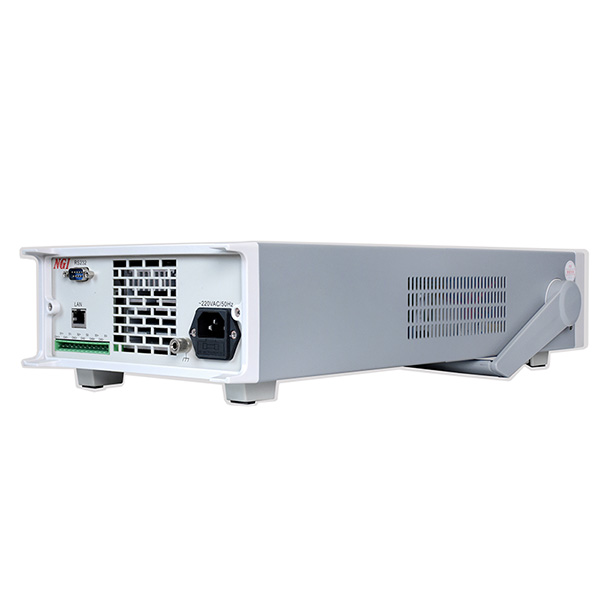

● Выходные клеммы спереди и сзади

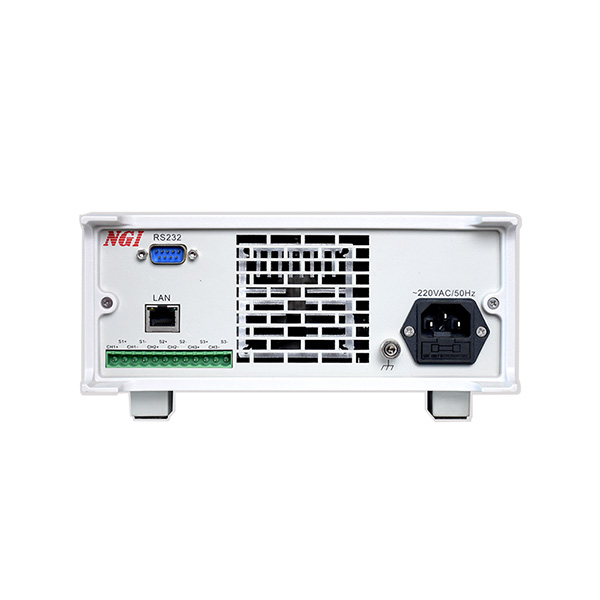

● Порт LAN и интерфейс RS232

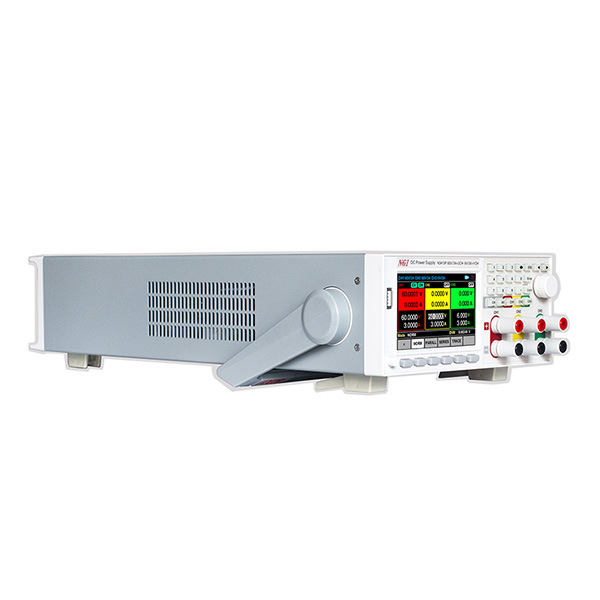

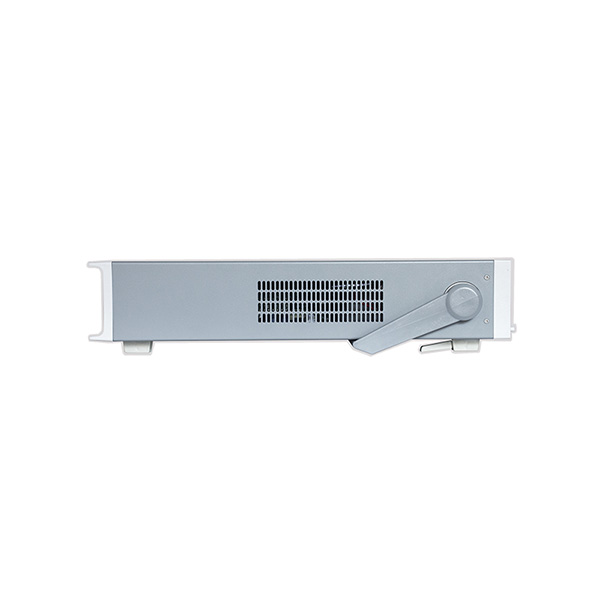

● Половина 19-дюймового корпуса 2U с наклонной подставкой

● 4,3-дюймовый ЖК-экран, поддержка снятия скриншотов через USB-порт

● Функция теста последовательности (SEQ)*2*

● Графическое отображение в реальном времени формы выходного сигнала*3*

Примечание

1: N3411E/N3412E/N3413E имеют разрешение 10 мВ/1 мА.Примечание

2: Режим SEQ недоступен для N3411E/N3412E/N3413E.Примечание

3: График недоступен для N3411E/N3412E/N3413E.

Сферы применения

● Школьная лаборатория

● Лаборатория исследований и разработок

● Контроль на производственной линии

● Проведение технического обслуживания

Функции и преимущества

Передняя и задняя проводка

Серия N3410 поддерживает прокладку проводки как с передней, так и с задней панели. Пользователь может разместить N3410 на столе или интегрировать его в шкаф, что обеспечивает удобство использования.

N3410 Трехканальный источник питания постоянного тока (210–378 Вт)

N3410 Трехканальный источник питания постоянного тока (210–378 Вт)

Высокая точность и низкие пульсацииN3410 обладает отличной точностью на выходе. Также он отличается ультранизкими пульсациями и шумом. Эффективное значение пульсаций (Vrms) составляет менее 400 мкВ, а пиковое значение (Vp-p) — менее 5 мВ.

N3410 Трехканальный источник питания постоянного тока (210–378 Вт)

Функция теста SEQСерия N3410 поддерживает редактирование последовательностей. Пользователи могут задавать выходное напряжение, выходной ток и время работы одного шага. Можно задавать 100 групп последовательностей напряжения и тока. Файлы последовательностей также могут быть импортированы через интерфейс USB type-A на передней панели.

N3410 Трехканальный источник питания постоянного тока (210–378 Вт)

Режимы вывода: последовательный, параллельный и трассировкаСерия N3410 имеет три режима вывода: CH1/CH2 последовательный, параллельный и трассировка, которые можно переключать на передней панели без внешней последовательной и параллельной проводки, чтобы удовлетворить потребности различных диапазонов и выходного напряжения.

N3410 Трехканальный источник питания постоянного тока (210–378 Вт)

N3410 Трехканальный источник питания постоянного тока (210–378 Вт)

N3410 Трехканальный источник питания постоянного тока (210–378 Вт)

Измерение DVM (только для N3411P/N3412P/N3413P) N3411P/N3412P/N3413P оснащены встроенным одноканальным высокоточным DVM для измерения внешнего напряжения в диапазоне от -600 В до 600 В. Имеются три автоматических диапазона: ±600 В/±60 В/±6 В, с точностью измерения 0,01% F.S. и разрешением измерения 5½ разряда. Данные измерений обновляются на экране HD в реальном времени, что удобно для наблюдения за изменениями напряжения.

ГрафикГрафик можно использовать для отображения выходной волны в реальном времени. Содержимое отображения волны можно редактировать, например напряжение-время, ток-время, мощность-время и т.д.
