UMSB

Параметры продукта

Сделанный на заказ:

Доступный
Послепродажное обслуживание:

Онлайн
Гарантия:

1 год

Подробнее Связаться с магазином

OOO Нантун Ванфэн Электронных Технологий

Здание 10, Парк научно-технического предпринимательства Гуанхуа, улица Жучэн, город Жугао, провинция Цзянсу

Описание продукта

Информация о компании

Основная информация

Размер

7,60 x 7,00 x 1,50 мм

Рабочая температура

от -55℃ до +150℃

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

Мостовой выпрямитель UMSB — это мостовой выпрямитель для поверхностного монтажа, отличающийся ультратонким корпусом и хорошими высокочастотными характеристиками. Ниже приводится его подробное описание:

Тип корпуса

Мостовой выпрямитель UMSB имеет ультратонкий корпус толщиной всего 1,50 мм и размерами 7,60 × 7,00 × 1,50 мм с шагом выводов 1,27 мм, соответствующий стандарту JEDEC. Его толщина на 38% меньше, чем у корпуса SMB, а объем на 50% меньше, чем у традиционных мостовых выпрямителей с выводами, что подходит для печатных плат высокой плотности.

Электрические параметры

В качестве примера возьмем MSB40M. Его пиковое обратное напряжение (VRRM) составляет 1000 В, средний прямой выпрямленный ток (IF(AV)) — 4 А, он может выдерживать пиковый прямой импульсный ток (IFSM, 8,3 мс, одиночная полусинусоида) 95-100 А, типичное прямое падение напряжения (VF) составляет 1,1 В, а диапазон рабочих температур — от -55 ℃ до +150 ℃.

Оптимизация рассеивания тепла

Благодаря конструкции со 100% сваркой металлического каркаса и нижней поверхности кристалла путь теплового потока сокращается на 30%, а типичное тепловое сопротивление (RθJA) составляет 10 ℃/Вт. Использование теплоотводящей площадки из медной фольги размером ≥10 мм × 10 мм или массива теплоотводящих сквозных отверстий Φ0,3 мм может дополнительно оптимизировать рассеивание тепла.

Отличные высокочастотные характеристики

Модели с быстрым восстановлением (например, Changjing Technology RMSB40M) имеют чрезвычайно короткое время обратного восстановления (Trr), потери при переключении на 50% ниже, чем у обычных выпрямительных мостов, и подходят для DC-DC преобразователей и инверторов с частотой выше 50 кГц, что может повысить эффективность системы питания на 1-2%.

Высокая надежность

Используется защитная структура Guard Ring для повышения устойчивости к перенапряжениям. Продукция проходит 100% высокотемпературное тестирование обратного смещения (HTRB) и тестирование на импульсные перенапряжения. Некоторые модели производителей имеют сертификацию UL 94V-0 по огнестойкости, а температура пайки может достигать 250℃/10 секунд.

Сценарии применения

Широко используются в промышленном оборудовании, новой энергетике, бытовой электронике, автомобильной электронике и других областях, таких как полноволновое выпрямление в высоковольтных импульсных источниках питания, защита от обратного тока в солнечных инверторах, выпрямление в адаптерах питания для ноутбуков, защита от обратной полярности в автомобильных зарядных устройствах и т. д.

Распространенные модели

MSB20M, MSB30M, MSB40M, MSB50M, FMSB30M, UMSB40M и т. д.

Тип деятельности:

Производитель / завод
Основная продукция:

Выпрямительные диоды, быстровосстанавливающиеся диоды, высокоэффективные диоды, диоды Шоттки, высоковольтные кремниевые столбчатые диоды, мостовые диоды, импульсные диоды, стабилитроны, TVS-диоды, MOSFET-транзисторы, тиристоры, полевые транзисторы, устройства защиты от электростатического разряда, триггерные диоды, биполярные транзисторы и т. д. Продукция доступна в корпусах для сквозного монтажа (THT) и поверхностного монтажа (SMD).
Количество сотрудников:

30
Год основания:

2017

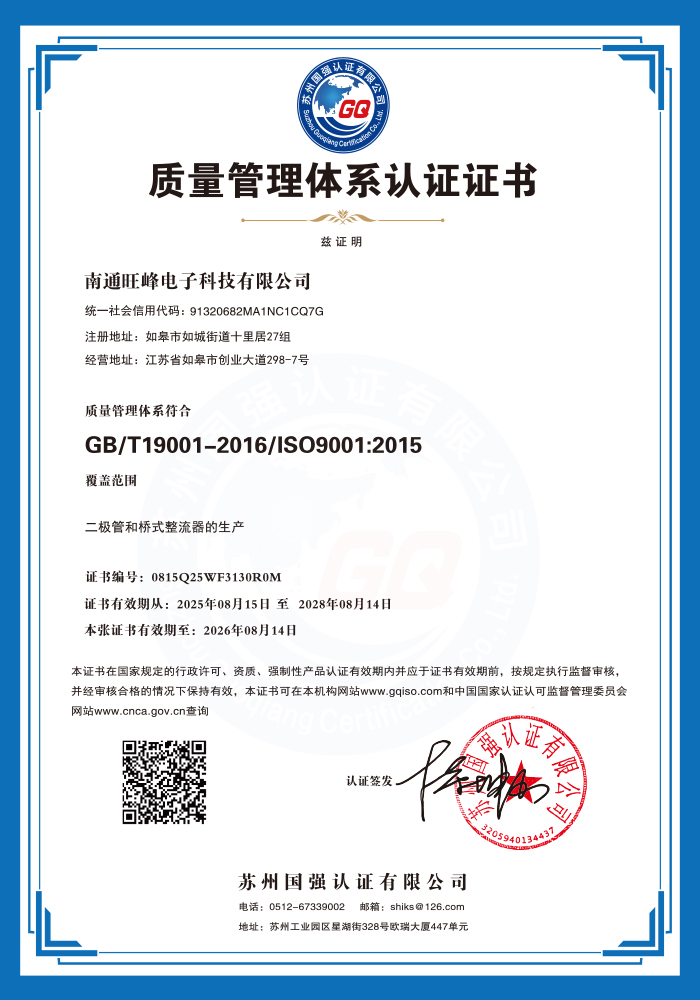

Сертификация систем менеджмента:

ISO9001
Средний срок поставки:

Одна неделя
Номер:

91320682MA1NC1CQ7G
Среднее время ответа:

≤3.45h

OOO Нантун Ванфэн Электронных Технологий— это современное предприятие по производству полупроводниковых приборов, интегрирующее научные исследования, производство и сбыт. Зарегистрирована в городе Жугао провинции Цзянсу, Китай, который известен как «край долголетия». Компания специализируется на ключевой компетенции в производстве силовых полупроводниковых приборов — разработке технологических процессов. Основная продукция включает широкий ряд полупроводниковых устройств, таких как выпрямительные диоды, диоды быстрого восстановления, высокоэффективные диоды, диоды Шоттки, высоковольтные кремниевые столбы, диодные мосты, импульсные диоды, стабилитроны, TVS-диоды, MOSFET, тиристоры, полевые транзисторы, ESD-защитные устройства, триггерные диоды, биполярные транзисторы и другие.
