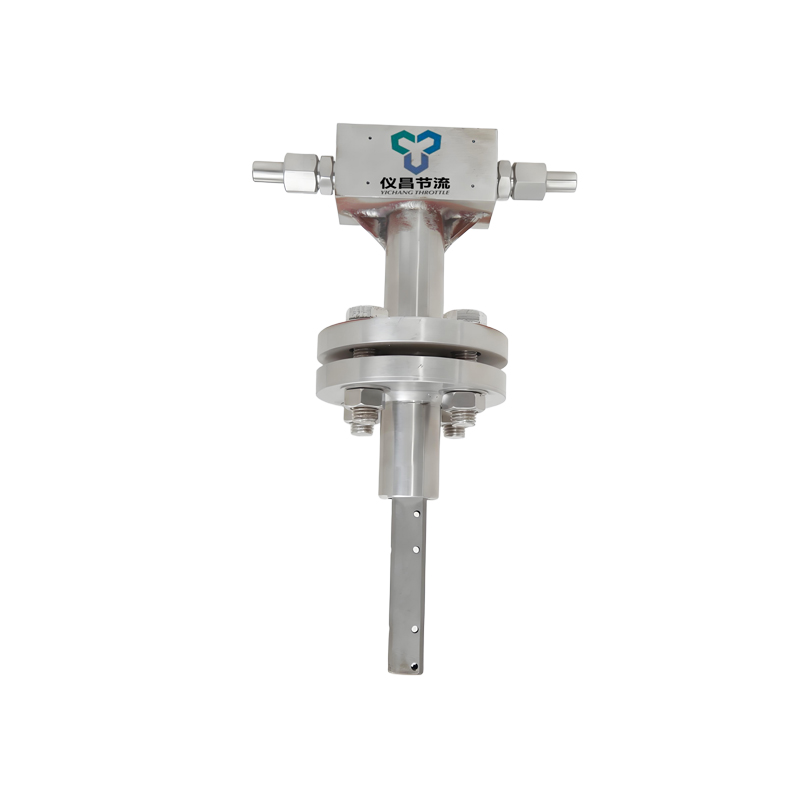

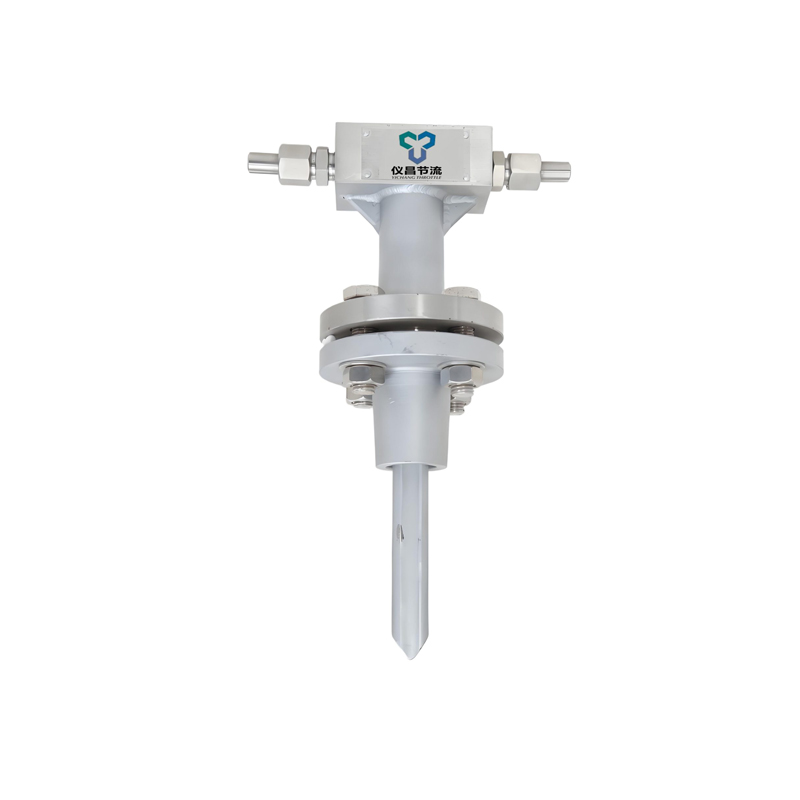

Усредняющий расходомер с трубкой Пито, также известный как расходомер Annubar, представляет собой прибор для измерения расхода на основе перепада давления, который в основном используется для контроля расхода газов, жидкостей или пара в трубопроводах. Основные характеристики приведены ниже:

Принцип работы

1. Измерение перепада давления:
- Определяет полное давление (отверстие высокого давления) и статическое давление (отверстие низкого давления), создаваемое жидкостью, с помощью усредняющей трубки Пито (протяженностью по диаметру трубы). Использует уравнение Бернулли для расчета скорости потока.

2. Усредняющая конструкция:
- Несколько отверстий высокого давления, распределенных по длине зонда, усредняют динамическое давление в разных точках поперечного сечения, учитывая неидеальное распределение скорости (например, турбулентный или не полностью развитый поток).

Конструктивные особенности

- Типы датчиков:
- Одинарный диаметр горловины, двойной диаметр горловины, Т-образный и т. д., с учетом различных сред (например, высокотемпературные, коррозионные жидкости).

- Материалы:
- Нержавеющая сталь, хастеллой и т. д., обеспечивающие коррозионную стойкость или высокую термостойкость.

- Метод установки:
- Вставной тип, требующий прямых участков трубы выше и ниже по течению (обычно 10D выше по течению и 5D ниже по течению, где D — диаметр трубы).

Преимущества

1. Низкий перепад давления: простая конструкция минимизирует сопротивление жидкости, повышая энергоэффективность.

2. Широкая применимость: поддерживает газы, жидкости и пар (требуется компенсация температуры и давления).

3. Низкие затраты на обслуживание: отсутствие движущихся частей, минимальный риск засорения (опционально доступна конструкция, предотвращающая засорение).

4. Экономичность: более низкая цена по сравнению с диафрагменными расходомерами, вихревыми расходомерами и т. д.

Факторы, влияющие на выбор

1. Свойства жидкости: плотность, вязкость, коррозионная активность.

2. Состояние трубопровода: прямые участки труб, уровень вибрации.

3. Выходной сигнал: требуется датчик перепада давления для преобразования в стандартный сигнал (4–20 мА).

4. Конструкция, предотвращающая засорение: жидкости, содержащие твердые частицы, требуют обратного продува или специальной конструкции.

Трубчатый расходомер со средней скоростью потока представляет собой экономичное и практичное решение для измерения расхода, особенно подходящее для стационарного потока в трубах большого диаметра, по которым транспортируются чистые или слабо загрязненные среды. Однако в сложных условиях эксплуатации необходимо тщательно подбирать и устанавливать оборудование.
