Описание продукта：

Предназначен для использования в подземных выработках угольных шахт, где присутствуют взрывоопасные газы (метан) и угольная пыль, при условии, что окружающая среда не содержит химически активных веществ, разрушающих металлы и изоляцию. Данный пускатель используется в подземных выработках угольных шахт в электрических сетях переменного тока частотой 50 Гц и напряжением 1140 В или 660 В для прямого пуска, останова и реверсивного управления трехфазными асинхронными электродвигателями с короткозамкнутым ротором, а также для защиты двигателей и соответствующих электрических цепей.

Параметры продукта

Описание

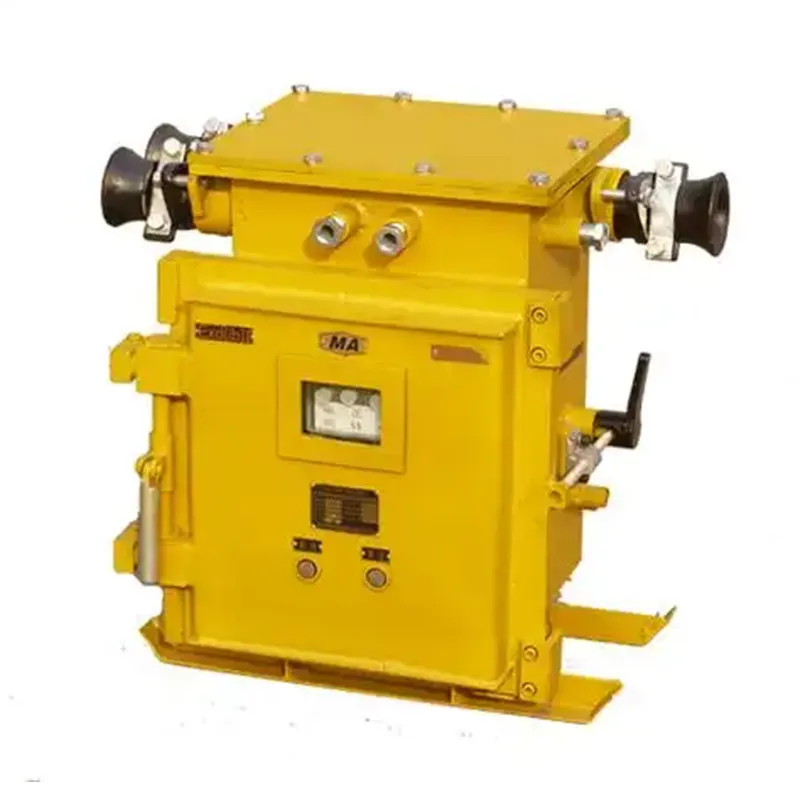

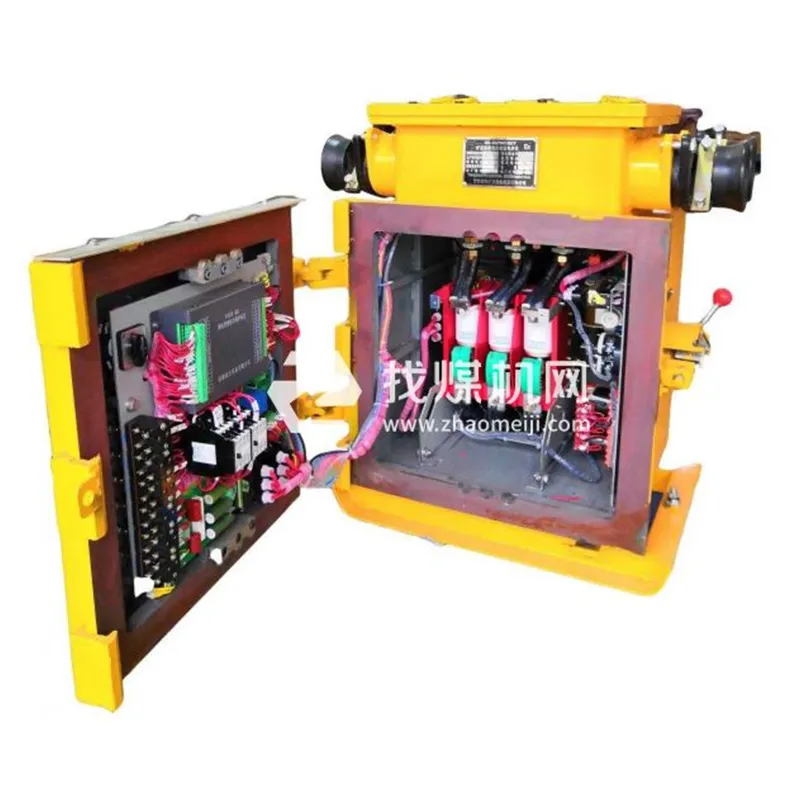

Шахтный взрывозащищенный вакуумный электромагнитный пускатель с искробезопасной цепью управления серии QJZ-(30.60.80.120)/1140(660)

Назначение и условия эксплуатации

1.Назначение

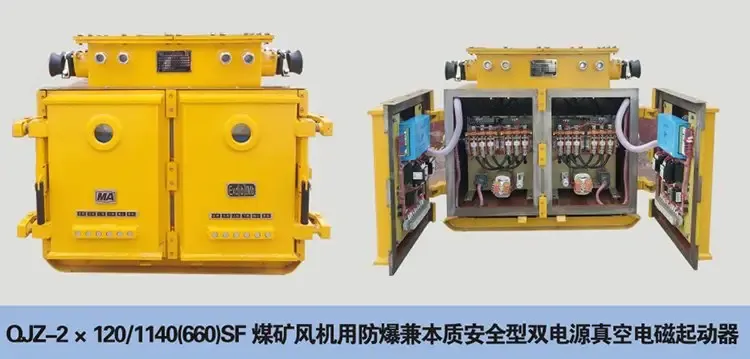

Взрывозащищенный двухканальный вакуумный электромагнитный пускатель с искробезопасной цепью управления QJZ-2X120/1140(660)SF для шахтных вентиляторов (далее — Пускатель) предназначен в первую очередь для использования в подземных выработках угольных шахт и других средах, где в окружающем воздухе присутствуют взрывоопасные смеси метана и угольной пыли.

Применим в сетях переменного тока частотой 50 Гц, номинальным напряжением 660 В или 1140 В для управления пуском и остановом, а также для защиты трехфазных асинхронных двигателей с короткозамкнутым ротором, с возможностью реверсирования при останове.

Данный пускатель разработан для широко используемых в угольных шахтах встречно-осевых или одиночных вентиляторов, обеспечивая систему «два вентилятора — два источника питания» для очистных и проходческих забоев, с возможностью автоматического переключения между основным и резервным вентиляторами. Благодаря конструкции в виде двух независимых взрывозащищенных полостей в одном корпусе, возможен ремонт без полной остановки системы.

Защита пускателя реализована на базе интеллектуального комплексного реле защиты двигателя, использующего современный микропроцессор, высокоточную обработку данных и передовые алгоритмы защиты, что обеспечивает высокую точность, быстрое срабатывание, интуитивно понятное и простое управление. Два двигателя могут запускаться с задержкой и переключаться с задержкой, что предотвращает разрыв вентиляционных рукавов и снижает скачки напряжения в сети при пуске вентилятора.

Пускатель соответствует требованиям стандартов:

GB3836-2010 «Электрооборудование для взрывоопасных газовых сред»

MT111-2011 «Рудничные взрывозащищенные вакуумные электромагнитные пускатели переменного тока».

2.Условия эксплуатации

(1).Высота над уровнем моря не более 2000 м;

(2).Температура окружающей среды от -5°C до +40°C;

(3).Относительная влажность воздуха не более 95% (при +25°C);

(4).Применение в шахтной атмосфере, содержащей взрывоопасные газы (метан) и угольную пыль, но без химически активных веществ, разрушающих металлы и изоляцию;

(5).В местах без капежа и прямого попадания воды;

(6).В условиях без сильной вибрации, тряски, при наклоне в вертикальной плоскости не более 15°.

Технические параметры продукта

Основные технические параметры:

1.Номинальное напряжение: 1140 В, 660 В.

2.Номинальная частота: 50 Гц.

3.Номинальный рабочий ток: 120 А.

4.Максимальная управляемая мощность:

При 1140 В, КПД (η) x cos φ = 0.75: макс. 150 кВт.

При 660 В, КПД (η) x cos φ = 0.75: макс. 90 кВт.

5.Режим работы: Продолжительный.

6.Предельная отключающая способность одного контактора: 2.5 кА.

7.Вид взрывозащиты: Рудничный, взрывозащищенный корпус с искробезопасной цепью управления.

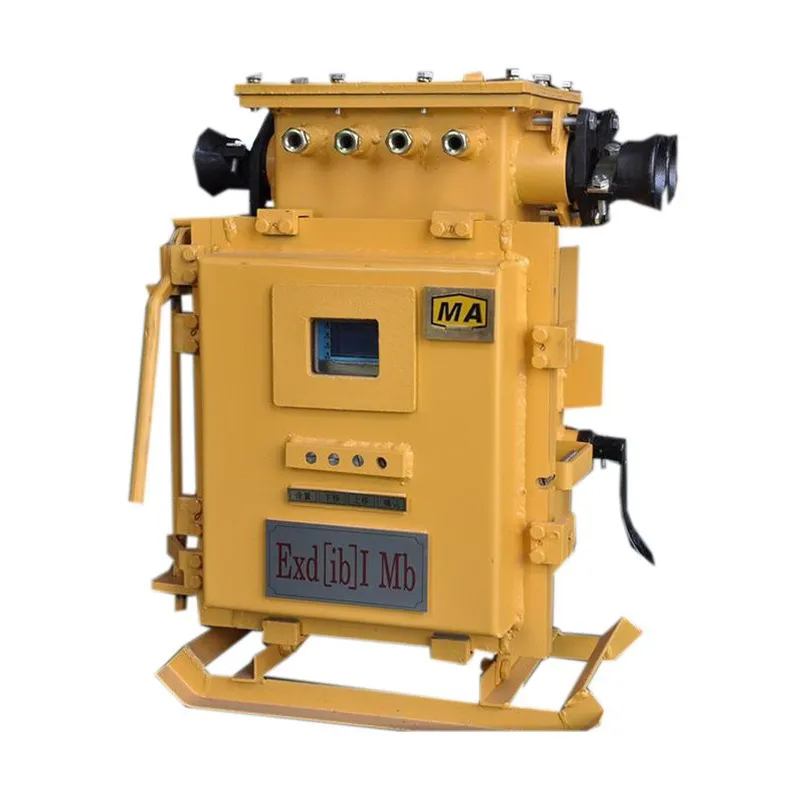

8.Маркировка взрывозащиты: Exd[ib]IMb.;

Технические параметры искробезопасной части:

Параметры искробезопасной цепи:

1.Максимальное напряжение Um: 39.6 В (перем. тока).

(1).Напряжение холостого хода Uo: 13.2 В (перем. тока).

(2).Ток короткого замыкания Io: 10 мА.

(3).Индуктивность Lo: 0.1 мГн.

(4).Емкость Co: 10 мкФ.

2.Максимальная длина кабеля дистанционного управления: 200 м. Параметры кабеля: погонная индуктивность ≤ 1 мГн/км, погонная емкость ≤ 0.1 мкФ/км.

3.Цепь дистанционного управления является искробезопасной.
